Артикул:
ИБЯЛ.941439.001
Официальный дилер
Переносной прибор АНКАТ-7635Микро-HbCO предназначен для определения содержания оксида углерода (СО) в выдыхаемом воздухе, пересчета в единицы содержания карбоксигемоглобина в крови пациента (% НbСО), выдачи световой и звуковой сигнализации при превышении установленных пороговых значений. Область применения АНКАТ-7635Микро-HbCO: в антитабачных программах, в медицинских кабинетах общеобразовательных учреждений, в медицинских организациях, проводящих медицинские осмотры, в общей врачебной практике, в подразделениях служб экстренной медицинской помощи и в лечебно-профилактических учреждениях по оказанию помощи при отказе от курения.
Тип прибора АНКАТ-7635Микро-HbCO - переносной с внутренним источником питания.Способ забора пробы АНКАТ-7635Микро-HbCO - пассивный, за счет энергии выдыхаемого воздуха.
Принцип работы АНКАТ-7635Микро-HbCO - электрохимический.
Тип используемых загубников - мундштук (загубник) картонный одноразовый Мк-«Пайп» (детский типоразмер 20х50х1,0 (PSA 1200) или взрослый типоразмер 26х65х1,0).
Индикатор АНКАТ-7635Микро-HbCO разработан в соответствии с Приказом Минздрава России от 21 декабря 2012 г. №1346н "О порядке прохождения несовершеннолетними медицинских осмотров, в том числе при поступлении в образовательные учреждения и в период обучения в них", Приказом Минздрава России от 21 декабря 2012 г. №1348н "Об утверждении порядка прохождения несовершеннолетними диспансерного наблюдения, в том числе в период обучения и воспитания в образовательных учреждениях".
Прибор АНКАТ-7635Микро-HbCO обеспечивает выполнение следующих функций:
- определение содержания объемной доли оксида углерода в выдыхаемом воздухе (млн-1);
- расчет значения содержания карбоксигемоглобина в крови (% НbСО);
- цифровую индикацию содержания оксида углерода, карбоксигемоглобина;
- выдачу световой и звуковой сигнализации при превышении установленных пороговых значений;
- проведение теста курильщика;
- включение таймера обратного отсчета времени задержки дыхания до начала теста;
- выдачу звуковых сигналов о начале и завершении теста;
- выдачу световой и звуковой сигнализации о результатах теста в соответствии с выбранным профилем оценки результатов теста;
- выбор с помощью клавиатуры одного из профилей оценки результатов теста курильщика – ВЗРОСЛЫЙ, РЕБЕНОК или СПЕЦИАЛЬНЫЙ;
- установку при помощи специального программного обеспечения пороговых значений для профилей ВЗРОСЛЫЙ, РЕБЕНОК и СПЕЦИАЛЬНЫЙ;
- сохранение в энергонезависимой памяти до 200 результатов определений содержания объемной доли оксида углерода, млн-1;
- расчета карбоксигемоглобина, % HbCO;
- расчета времени окончания цикла определения;
- обмен данными с ПЭВМ по интерфейсу USB при помощи специального программного обеспечения;
- контроль напряжения встроенной аккумуляторной батареи с выдачей сигнализации при ее разряде;
- контроль исправности измерительных цепей и цепей заряда аккумуляторной батареи с выдачей соответствующих сообщений при их неисправности;
- автоматическое отключение по окончании установленного интервала времени после окончания цикла определения;
- полуавтоматическую корректировку нулевых показаний и чувствительности;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО.
АНКАТ-7635Микро-HbCO обеспечивает следующие виды сигнализации:
- световую и звуковую сигнализацию о результатах теста;
- РАЗРЯД – прерывистая красная световая (одиночная вспышка с периодом от 9 до 10 с) и звуковая (одиночная с периодом от 9 до 10 с), свидетельствующие о разряде блока аккумуляторного;
- ОТКАЗ - прерывистая оранжевая световая (двойная вспышка с периодом от 4 до 5 с), звуковая (двойная с периодом от 4 до 5 с), свидетельствующая об отказе измерительной схемы прибора.
Характеристики профилей оценки результатов анализа АНКАТ-7635Микро-HbCO
| Индикация/ звуковой сигнал - РЕЗУЛЬТАТ | РЕБЕНОК | ВЗРОСЛЫЙ | ||
|---|---|---|---|---|
| Результат, объемная доля, млн-1 (% HbCO) | Порог, объемная доля, млн-1 (% HbCO) | Результат, объемная доля, млн-1 (% HbCO) | Порог, объемная доля, млн-1 (% HbCO) | |
| Зеленый непрерывно/отсутствует - НЕКУРЯЩИЙ |
от 0 до 4 (от 0 до 0,6) |
- |
от 0 до 6 (от 0 до 1,0) |
- |
|
Оранжевый непрерывно/отсутствует - НАЧИНАЮЩИЙ КУРИЛЬЩИК |
от 5 до 6 (от 0,7 до 1,0) |
5 (0,7) |
от 7 до 10 (от 1,1 до 1,6) |
7 (1,1) |
| Красный непрерывно/отсутствует - КУРИЛЬЩИК |
от 7 до 10 (от 1,1 до 1,6) |
7 (1,1) |
от 11 до 15 (от 1,7 до 2,3) |
11 (1,7) |
| Красный непрерывно/отсутствует - ЗАЯДЛЫЙ КУРИЛЬЩИК |
от 11 до 25 (от 1,7 до 3,8) |
11 (1,7) |
от 16 до 35 (от 2,4 до 5,2) |
16 (2,4) |
| Красный непрерывно/отсутствует - ЗЛОСТНЫЙ КУРИЛЬЩИК |
от 26 до 35 (от 3,9 до 5,2) |
26 (3,9) |
от 36 до 51 (от 5,3 до 7,4) |
36 (5,3) |
| Красный прерывисто/отсутствует - ОПАСНЫЙ УРОВЕНЬ |
от 36 до 49 (от 5,3 до 7,1) |
36 (5,3) |
от 52 до 71 (от 7,5 до 9,9) |
52 (7,5) |
| Красный прерывисто/сигнал прерывисто - ОТРАВЛЕНИЕ |
50 и более (7,2 и более) |
50 (7,2) |
72 и более (10,0 и более) |
72 (10,0) |

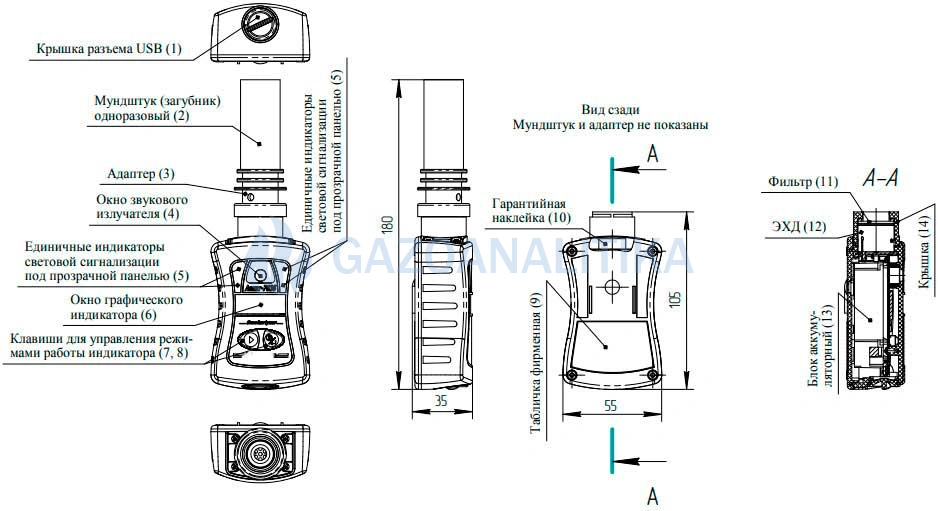

Устройство индикатора АНКАТ-7635Микро-HbCO
АНКАТ-7635Микро-HbCO является одноблочным, носимым (индивидуальным) прибором с повторно-кратковременным режимом работы с пассивным, за счет энергии выдыхаемого воздуха, способом отбора пробы. Расположение основных элементов прибора показано на схеме (см. рисунок выше).На передней панели прибора АНКАТ-7635Микро-HbCO расположены:
- табло (графический индикатор) (6);
- единичные индикаторы световой сигнализации (5);
- пленочная клавиатура с двумя клавишами для управления режимами работы прибора (7, 8);
- окно звукового излучателя (4).
На нижней стенке корпуса прибора АНКАТ-7635Микро-HbCO расположена крышка (1), закрывающая разъем miniUSB. Разъем miniUSB предназначен для заряда аккумуляторного блока прибора или для подключения к ПЭВМ.
Технические характеристики АНКАТ-7635Микро-HbCO
| Характеристики АНКАТ-7635Микро-HbCO | Значения |
|---|---|
|
Диапазон показаний АНКАТ-7635Микро-HbCO: - содержание объемной доли оксида углерода в выдыхаемом воздухе (СО), - содержание объемной доли карбоксигемоглобина в крови |
от 0,0 до 100,0 млн-1 от 0,0 до 13,5 % НbСО |
|
Цена единицы младшего разряда (ЕМР) цифровой индикации: - содержание объемной доли оксида углерода в выдыхаемом воздухе (СО), - содержание объемной доли карбоксигемоглобина в крови |
0,1 млн-1 0,1 % НbСО |
| Абсолютная погрешность срабатывания пороговых устройств не более | ± 0,5 млн-1 |
| Длительность теста курильщика, не более | 30 с |
| Время автоматического отключения по окончании теста курильщика | 15,0 ± 0,5 мин |
| Напряжение питание |
от 2,0 до 2,9 В (от встроенной аккумуляторной батареи) |
| Время непрерывной работы до разряда аккумуляторной батареи при температуре окружающей среды (20±5)°С не менее | 500 ч |
| Время заряда нового, а также полностью разряженного аккумуляторного блока, ч | 16 |
| Индикация | световая, звуковая, цифровая |
| Уровень звукового давления звуковой сигнализации прибора на расстоянии 30 см, не менее | 70 дБ |
| Степень пылевлагозащиты | IPХ4 (брызгозащищенное изделие) |
| Выходные сигналы | USB (для связи с ПК), протокол Modbus RTU |
| Габаритные размеры, не более |
55х35х105 мм 55х35х180 мм (с адаптером и мундштуком) |
| Масса, не более | 0,2 кг |
| Допускаемый интервал времени работы индикатора без корректировки показаний по газовым смесям, не менее |
12 мес. (на протяжении указанного интервала времени допускается корректировка нулевых показаний прибора на атмосферном воздухе) |
|
Средний полный срок службы в условиях эксплуатации, не менее: - ЭХД - прибор, без учета среднего срока службы ЭХД |
3 лет 10 лет |
|
Гарантийный срок эксплуатации, мес.: - прибора АНКАТ-7635Микро-HbCO - ЭХД |
18 мес. 12 мес. |
| Условия эксплуатации АНКАТ-7635Микро-HbCO | |
| Температура окружающей среды | от +1°С до +45°С |
| Относительная влажность воздуха (без конденсации влаги) | от 30 до 98 % (при Т=25°С) |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст) |
Комплект поставки прибора АНКАТ-7635Микро-HbCO:
- АНКАТ-7635Микро-HbCO
- комплект ЗИП
- ведомость эксплуатационных документов
- комплект эксплуатационных документов
В комплект ЗИП АНКАТ-7635Микро-HbCO входят:
- кейс для хранения и ношения прибора и принадлежностей ИБЯЛ.323241.004 – 1 шт.;
- адаптер (колпачок) для подключения мундштука (загубника) ИБЯЛ.301121.039 – 1 шт.;
- колпачок поверочный для подачи ГС при корректировке показаний ИБЯЛ.301121.015 – 1 шт.;
- мундштук (загубник) картонный одноразовый Мк-«Пайп», детский типоразмер 20х50х1,0 мм (PSA 1200) – 3 шт.;
- кабель USB в упаковке ИБЯЛ.413955.013 – 1 шт.;
- устройство зарядное в упаковке ИБЯЛ.413955.024 – 1 шт.;
- фильтр ИБЯЛ.418312.124 – 1 шт.;
- прокладка ИБЯЛ.754152.294 - 2 шт.;
- ключ шестигранный изогнутый 2 мм – 1 шт.
- ячейка электрохимическая в упаковке ИБЯЛ.305649.038-25 взамен отработавшей свой ресурс;
- ИБЯЛ.442631.147 - мундштук 20 (упаковка с мундштуками картонными одноразовыми Мк-«Пайп», детский типоразмер 20х50х1,0 мм (PSA 1200) в количестве 500 шт.);
- ИБЯЛ.442631.148 - мундштук 26 (упаковка с мундштуками картонными одноразовыми Мк-«Пайп», взрослый типоразмер 26х65х1,0 мм в количестве 250 шт.);
- баллон с ГС компонентного состава СО-воздух для корректировки чувствительности прибора, номер по Госреестру 3843-87, номинальное значение содержания объемной доли СО - 25 млн-1;
- вентиль точной регулировки ИБЯЛ.306577.002;
- индикатор расхода ИБЯЛ.418622.003-05;
- трубка ПВХ 4х1,5 для подачи ГС на прибор;
- блок аккумуляторный ИБЯЛ.563511.004;
- фильтр в упаковке ИБЯЛ.305649.059;
- носитель с программным обеспечением ИБЯЛ.431212.023. Сервисная программа позволяет считывать, архивировать и отображать на ПЭВМ в табличном виде результаты тестов, печатать и экспортировать в MS Exсel.
Модификация
АНКАТ-7635Микро-HbCO ИБЯЛ.941439.001 Прибор для определения оксида углерода в выдыхаемом воздухе
58 950 ₽
Дополнительное оснащение
Мундштук 20 ИБЯЛ442631147 комплект картонных одноразовых мундштуков (загубников) МК-"Пайп", детский типоразмер 20х50х1,0 мм в количестве 500 шт.
7 320 ₽
Мундштук 26 ИБЯЛ442631148 комплект картонных одноразовых мундштуков (загубников) МК-"Пайп", взрослый типоразмер 26х65х1,0 мм в количестве 250 шт.
4 392 ₽
