Прибор предназначен для диагностики инфицирования человека бактерией Helicobacter Pylori по содержанию аммиака в выдыхаемом воздухе.
Область применения прибора:
- медицинские учреждения (больничные, амбулаторные-поликлинические и санаторно-курортные учреждения, обследование по программе «диспансеризация);
- ведомственные медицинские подразделения (министерство обороны, министерство внутренних дел, министерство чрезвычайных ситуаций);
- индивидуальные пользователи (аптеки, дилеры, операторы лизинга, интернет-магазины, врачи общей практики, семейные врачи).
Устройство и принцип работы
Конструктивно прибор состоит из основного блока прибора со сменным измерительным модулем и системы пробоподвода.
Принцип действия прибора основан на исследовании активности фермента уреазы, вырабатываемого бактерией Helicobacter Pylori в желудке пациента. Результатом теста является показатель инфицированности. Показатель инфицированности – это показатель превышения содержания аммиака в выдыхаемом воздухе человека, измеренного после принятия раствора карбамида, к базальному содержанию аммиака в выдыхаемом воздухе человека. Показатель инфицированности выражен в процентах.

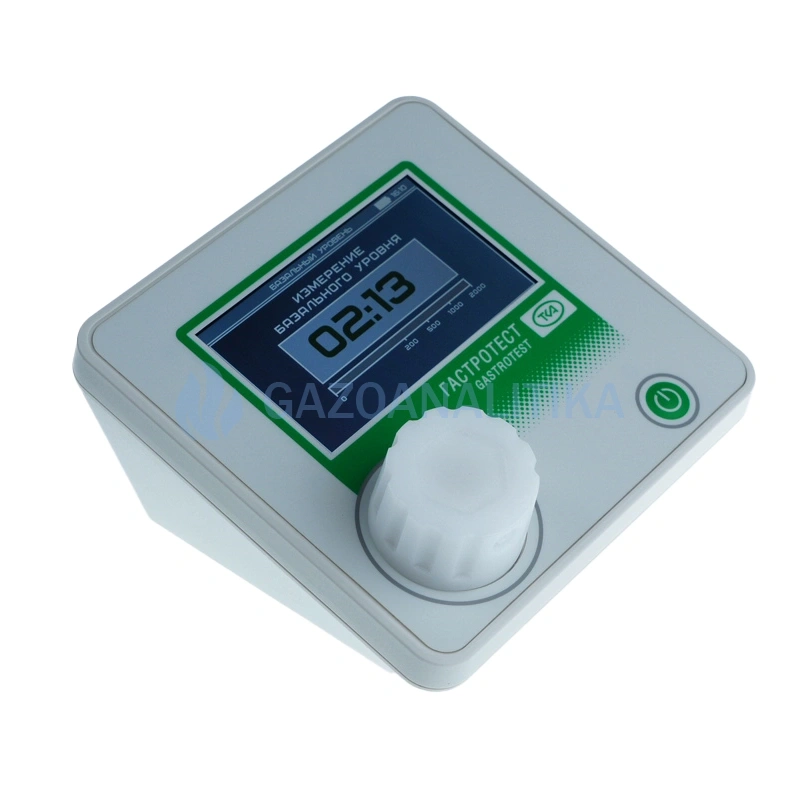

Управление прибором осуществляется с помощью сенсорного экрана, а также кнопки, расположенной на лицевой панели. Этапы работы прибора сопровождаются звуковыми сигналами.
Система пробоподвода состоит из насадки измерительной, пробозаборного капилляра и мундштука. Сменный измерительный модуль устанавливается в посадочное место прибора (при первичной поставке сменный измерительный модуль установлен).
При проведении теста к прибору присоединяют систему пробоподвода.
Адаптер питания через сетевой кабель подключают к разъему питания прибора.
Для передачи данных в ПК (из памяти прибора через коммуникационный порт USB) к прибору подключают кабель USB тип А-А, имеющий стандартную распайку.

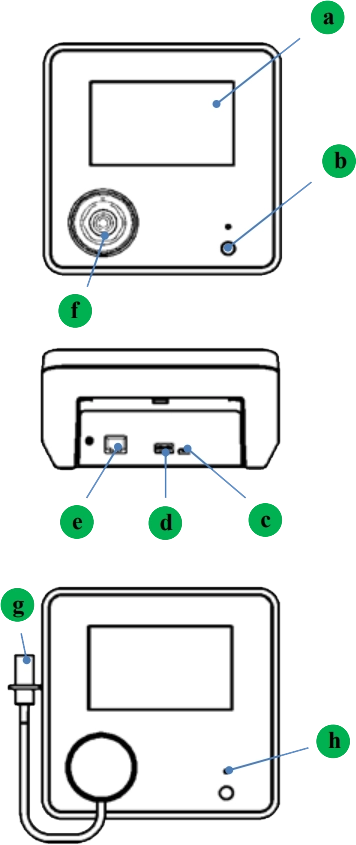

Внешний вид
a – Сенсорный экран
b – Кнопка ON-OFF
c – Разъем питания

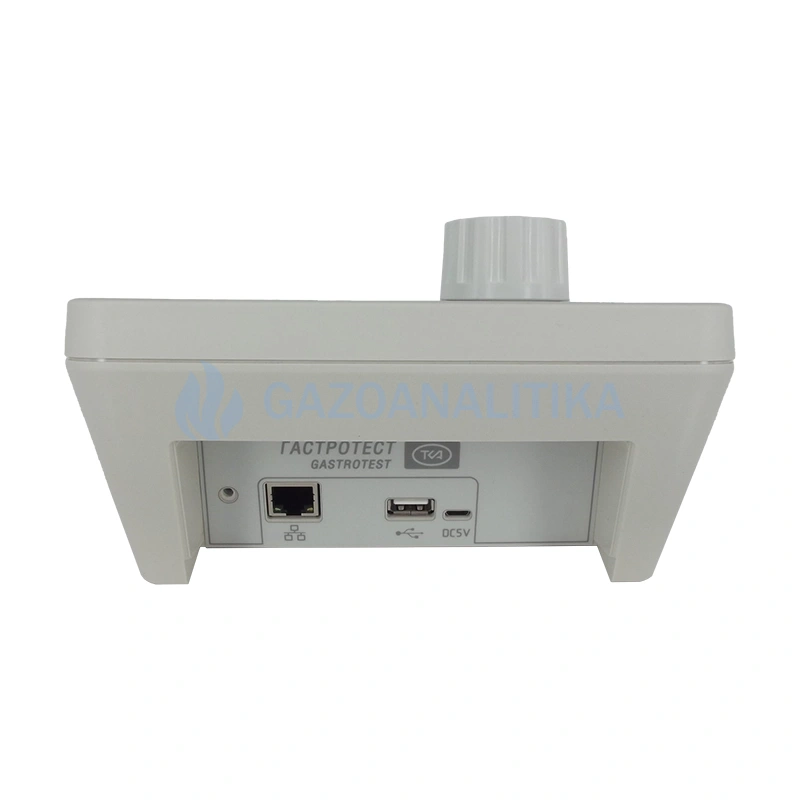

d – Коммуникационный порт USB
e – Коммуникационный порт Ethernet
f – Сменный измерительный модуль (включает в себя электрохимический датчик аммиака, блок обработки и усиления сигнала, блок памяти)
g – Мундштук, пробозаборный капилляр и насадка измерительная
h – Светодиодный индикатор
Достоинства прибора
- энергонезависимая память прибора, предназначенная для хранения сервисных настроек и результатов тестов (вместе с результатом теста в памяти хранятся порядковый номер теста, дата теста, а также данные пациента, введенные перед измерением с виртуальной клавиатуры сенсорного экрана);
- беспроводная передача результатов обследования по WiFi и Bluetooth;
- двойное питание, т.е. возможность использования прибора, как в проводном режиме, так и в беспроводном (не менее 3 часов автономной работы).
| Диапазон определяемых разовых концентраций аммиака | от 0 до 20 мг/м3 |
| Показатель инфицированности | от 0 до 20 – отрицательный результат; 21 и выше – положительный результат |
| Чувствительность | 95% |
| Специфичность | 92% |
| Тип сенсора | Электрохимический |
| Пылевлагозащита | IPX4 |
| Габаритные размеры (Д×Ш×В) | 180×180×92 мм |
| Масса прибора | не более 1,0 кг |
| Время одного обследования | не более 15 мин |
| Количество сохраненных результатов тестов | не более 300 шт. |
| Режим работы | 8 часов (15 мин – работа и 10 мин – перерыв, при питании от сети переменного тока) |
| Средний срок службы прибора | не менее 5 лет |
| Передача результатов | USB, Bluetooth, Wi-Fi, Ethernet |
| Питание прибора | От сети через сетевой адаптер питания, от встроенной аккумуляторной батареи |
| Время зарядки аккумулятора | не более 5 часов |
| Время работы от полностью заряженного аккумулятора | не менее 3 ч |
| Гарантийный срок | 1 год |
| Межповерочный интервал | 1 год |
| Регистрационное удостоверение | Да |

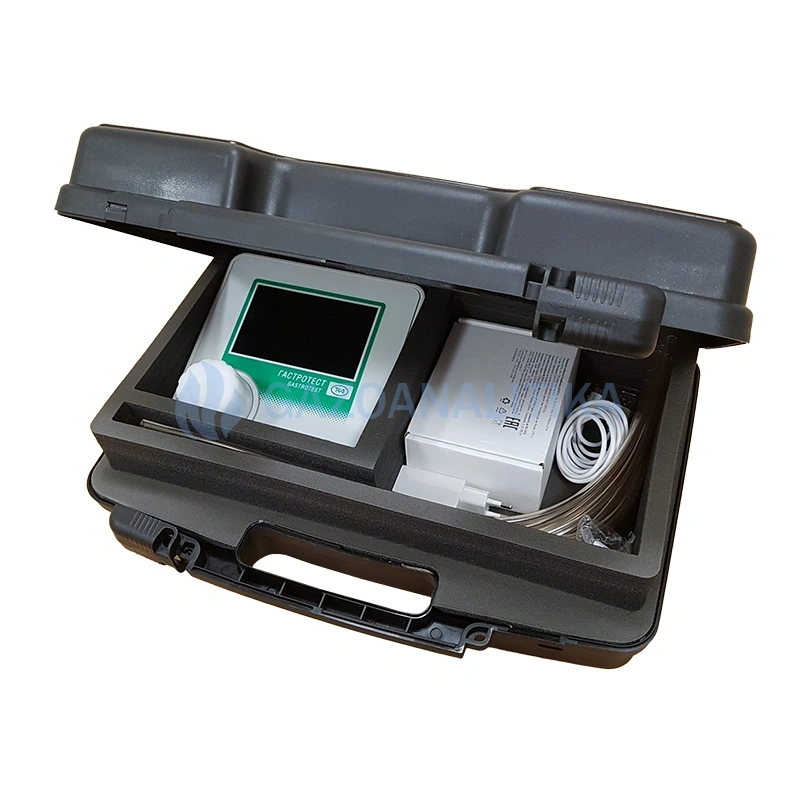

- Прибор Гастротест
- Сменный измерительный модуль
- Сетевой адаптер питания
- Сетевой кабель
- Кабель USB
- Набор на 100 обследований (мундштуки, порции карбамида, пробозаборный капилляр, стаканчики одноразовые, ложки одноразовые, стаканчики мерные)
- Руководство по эксплуатации с паспортом
- Памятка пациенту
Модификация
Дополнительное оснащение
Реагенты и расходные материалы на 100 обследований предназначены для использования с прибором Гастротест. В данный набор входят:
- Мундштук – 100 шт.
- Порция карбамида – 100 шт.
- Пробозаборный капилляр – 100 шт.
- Стаканчик одноразовый – 200 шт.
- Ложка одноразовая – 100 шт.
- Стаканчик мерный – 1 шт.
- Памятка пациенту – 1 шт.
