Приборы серии переносных сигнализаторов-течеискателей СГГ-20Микро-01 предназначены для контроля в воздухе рабочей зоны довзрывоопасных концентраций (ДВК) горючих газов, паров горючих жидкостей и для поиска возможных утечек на газопроводе в режиме работы прибора - течеискатель.
Область применения - взрывоопасные зоны помещений и открытых площадок предприятий химической, нефте-газодобывающей и транспортирующей, нефтехимической, металлургической, целлюлознобумажной и других отраслей промышленности, а также объекты газораспределительных организаций, объекты речного и морского транспорта.

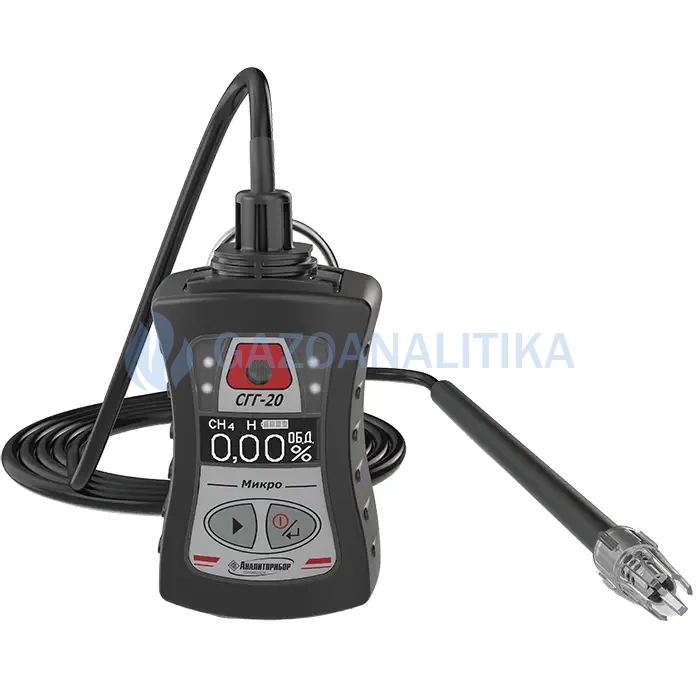

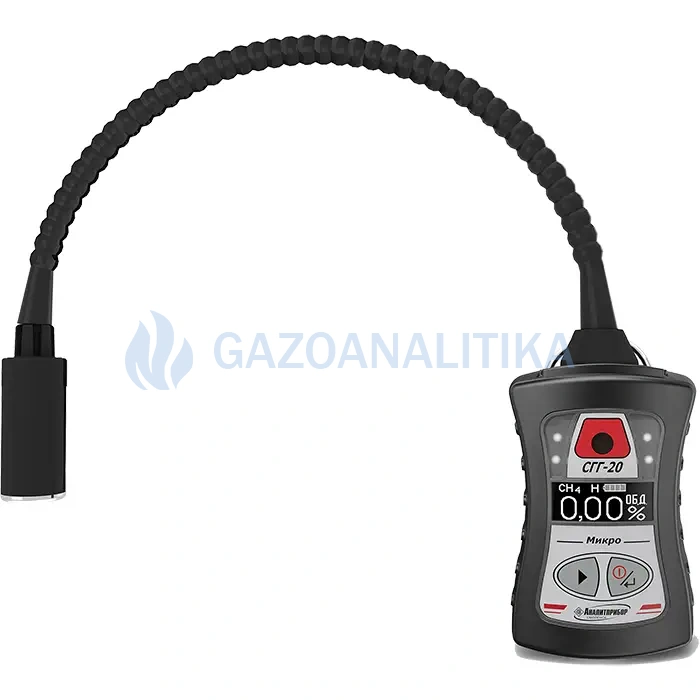

Способ забора пробы - диффузионный, прибор оснащен выносным датчиком на гибком держателе длиной 30см.

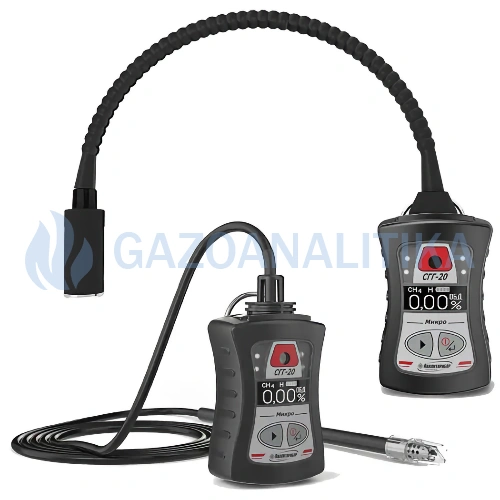

Модификации сигнализатора СГГ-20микро-01
| Модель |
Определяемые и повероч- ный компоненты |
АКБ | Тип датчика | Внешний вид |
|---|---|---|---|---|
|
СГГ-20Микро-01 ИБЯЛ.413531.012-03 |
гор. газы и пары согласно приложению, метан (СН4) |
Ni-MН |
гибкий держатель 30см |
 |
|
СГГ-20Микро-01-Л ИБЯЛ.413531.012-103 |
Li-Ion | |||
|
СГГ-20Микро-01М ИБЯЛ.413531.012-04 |
метан (СН4) (в отсутствии других гор. газов), метан (СН4) |
Ni-MН |
||
|
СГГ-20Микро-01М-Л ИБЯЛ.413531.012-104 |
Li-Ion | |||
|
СГГ-20Микро-01В ИБЯЛ.413531.012-11 |
водород (Н2) (в отсутствии других гор. газов), водород (Н2) |
Ni-MН |
||
|
СГГ-20Микро-01В-Л ИБЯЛ.413531.012-111 |
Li-Ion | |||
|
СГГ-20Микро-01П ИБЯЛ.413531.012-13 |
пропан (С3Н8) (в отсутствии других гор. газов, пропан (С3Н8) |
Ni-MН |
||
|
СГГ-20Микро-01П-Л ИБЯЛ.413531.012-113 |
Li-Ion | |||
|
СГГ-20Микро-01Г ИБЯЛ.413531.012-15 |
гексан (С6Н14) (в отсутствии других гор. газов, гексан (С6Н14) |
Ni-MН |
||
|
СГГ-20Микро-01Г-Л ИБЯЛ.413531.012-115 |
Li-Ion | |||
|
СГГ-20Микро-01 - снят с производства ИБЯЛ.413531.012-03 |
гор. газы и пары согласно приложению, метан (СН4) | Ni-MН | выносной на кабеле 1,5м |
 |
|
СГГ-20Микро-01М - снят с производства ИБЯЛ.413531.012-04 |
метан (СН4) (в отсутствии других гор. газов), метан (СН4) | |||
|
СГГ-20Микро-01В - снят с производства ИБЯЛ.413531.012-11 |
водород (Н2) (в отсутствии других гор. газов), водород (Н2) | |||
|
СГГ-20Микро-01П - снят с производства ИБЯЛ.413531.012-13 |
пропан (С3Н8) (в отсутствии других гор. газов, пропан (С3Н8) |
Внимание! Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об.доли (по отдельному заказу - 0,001% об.доли).
Приборы в режиме течеискателя могут быть также использованы для обнаружения мест утечек из газопроводов, арматуры и технического оборудования.
Все модификации СГГ-20Микро-01 соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
Режимы работы СГГ-20Микро-01
| Режим | Описание |
|---|---|
|
ПРОГРЕВ - Инициализация встроенного программного обеспечения, выполнение встроенных процедур самотестирования |
В специальный режим «ПРОГРЕВ» сигнализаторы переходят после включения. |
|
ИЗМЕРЕНИЯ - Проведение измерений, выдача сигнализации

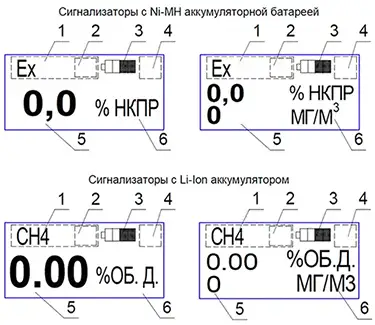

В режиме «ИЗМЕРЕНИЯ» на табло отображаются:
- поле (4) – символ перегрузки
В режиме «ИЗМЕРЕНИЯ» по нажатию клавиши |
 |
|
ТЕЧЕИСКАТЕЛЬ - Индикация увеличения (уменьшения) содержания горючих газов относительно уровня, условно принятого за нулевой (уровень фона)
В режиме «ТЕЧЕИСКАТЕЛЬ» на табло отображаются: |
 |
|
СЕРВИС - Выбор/установка параметров, проведение регулировки и проверки |
|
|
НЕИСПРАВНОСТЬ - Информирование об отказе, выявленном в результате выполнения встроенных процедур самотестирования |
|
|
СВЯЗЬ С ВУ - Обмен данными с внешним устройством по цифровому каналу связи USB с помощью сервисного ПО.
Программа SPO_V1.1 позволяет считывать и отображать на экране ПЭВМ в графическом виде измеренные значения содержания определяемого компонента из энергонезависимой памяти. |
 |
|
ЗАРЯД - Заряд аккумуляторного блока |
(превышения верхнего предела диапазона показаний) или символ режима запрета звуковой сигнализации
.
доступен просмотр:Достоинства сигнализаторов СГГ-20Микро-01:
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- возможность выбора режима работы прибора (непрерывный или циклический; течеискателя)
- пересчет показаний по шкале в мг/м3 и расчет среднесменных значений массовой концентрации для оценки возможной опасной концентации углеводородных соединений по шкале ПДК;
- удобный гибкий держатель, позволяющий проводить измерения и поиск утечек в труднодоступных местах.
Метрологические характеристики сигнализаторов СГГ-20Микро-01
| Поверочный компонент, модель | Диапазон измерения (диапазон показаний) | Цена ЕМР | Пороги по умолчанию (диапазон настройки порогов) | |
|---|---|---|---|---|
| Порог 1 | Порог 2 | |||
| Газоанализаторы совокупности компонентов | ||||
|
метан (CH4) СГГ-20Микро -01, -01-Л |
0 - 50 % НКПР (0 - 100 % НКПР) |
0,1 % НКПР |
7,0 % НКПР (0 - 45 % НКПР) |
12,0 % НКПР (0 - 50 % НКПР) |
|
гексан (C6H14) СГГ-20Микро -01Г, -01Г-Л |
||||
| Газоанализаторы одиночного компонента | ||||
|
метан (CH4) СГГ-20Микро -01М, -01М-Л |
0 - 2,5 % об.д. (0 - 4,4 % об.д.) |
0,01 % об.д. |
0,5 % об.д. (0 - 2,25 % об.д.) |
1,0 % об.д. (0 - 2,5 % об.д.) |
|
водород (H2) СГГ-20Микро -01В, -01В-Л |
0 - 2,0 % об.д. (0 - 2,4 % об.д.) |
0,4 %об.д. (0 - 1,8 % об.д.) |
0,8 % об.д. (0 - 2,0 % об.д.) |
|
|
пропан (C3H8) СГГ-20Микро -01П, -01П-Л |
0 - 0,85 % об.д. (0 - 1,7 % об.д.) |
0,17 % об.д. (0 - 0,7 % об.д.) |
0,34 % об.д. (0 - 0,85 % об.д.) |
|
Технические характеристики сигнализаторов СГГ-20Микро-01
| Характеристики | Значения |
|---|---|
| Время срабатывания сигнализации в циклическом/непрерывном/течеискателя режимах, не более | 15/10/3 c |
| Время прогрева, не более | 3 мин |
|
Время непрерывной работы до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °С, не менее - в режиме «ИЗМЕРЕНИЯ» - в режиме «ТЕЧЕИСКАТЕЛЬ» |
14 ч 7 ч |
| Уровень звукового давления, создаваемого звуковой сигнализацией, на расстоянии 0,1 м по оси акустического излучателя, не менее: | 90 дБ |
| Масса | 0,4 кг |
|
Габаритные размеры моделей, не более: - корпус газоанализатора - блок датчика - гибкий держатель |
55х50х105мм (55х35х105мм без клипсы) 65х23х23мм 300мм |
|
Срок службы, не менее: |
|
| Выходные сигналы | USB для связи с ПК |
| Маркировка по взрывозащите |
1ExibdIICT6X с Ni-MН аккумуляторной батареей, 1ExibdIICT5X с Li-Ion аккумуляторной батареей |
| Степень защиты от внешних воздействий, пыле-влагозащита | IP68 |
| Архивирование данных | 8000 записей |
|
Гарантийный срок эксплуатации: |
|
| Индикация | цифровая, световая, звуковая, вибросигнал |
|
Напряжение питания (питание осуществляется от аккумуляторной батареи): |
от 2,0 до 2,9 В |
| Средняя наработка на отказ в условиях эксплуатации не менее, при этом допускается замена ТХД, выработавшего свой ресурс | 35000 ч |
| Межповерочный интервал | 1 год |
| Условия эксплуатации | |
| Температура окружающей среды | от -40 до +50°С |
| Относительная влажность окружающей среды при 35°С | от 30 до 95% (без конденсации) |
| Атмосферное давление | от 84 до 120 кПа (от 630 до 900 мм рт. ст.) |
Комплект поставки сигнализатора СГГ-20микро-01
|
Наименование |
|
|---|---|
| 1. СГГ-20Микро-01 в необходимой модификации | |
| 2. Комплект ЗИП (согласно ИБЯЛ.413531.012ЗИ)* | |
| 3. Ведомость эксплуатационных документов ИБЯЛ.413531.012ВЭ | |
| 4. Комплект эксплуатационных документов (согласно ИБЯЛ.413531.012ВЭ) | |
|
*В состав ЗИП входят: |
|
| 5. Кабель USB в упаковке ИБЯЛ.413955.013 |
|
| 6. Устройство зарядное в упаковке (для Li-Ion) ИБЯЛ.413955.046 | |
| 7. Колпачок поверочный (ТХД на гибком держателе) ИБЯЛ.301121.015 | |
| 8. Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 2 м |
|
| 9. Винт ISO 7380-1 М3х4-А2 | |
| 10. Ключ шестигранный изогнутый, 2 мм |
|
Дополнительно по специальному заказу к сигнализаторам СГГ-20микро-01 поставляются:
| Наименование | Примечание |
|---|---|
| Датчик ИБЯЛ.413226.051 | Замена датчика, отработавшего свой ресурс |
| Блок аккумуляторный ИБЯЛ.563511.004 | Замена блока аккумуляторного, отработавшего свой ресурс |
| Диск с сервисным программным обеспечением для ПЭВМ ИБЯЛ.431212.017 |
|
