Приборы серии переносных сигнализаторов-течеискателей СГГ-20Микро-02 предназначены для контроля довзрывоопасных концентраций (ДВК) горючих газов, паров горючих жидкостей в колодцах, тоннелях, коллекторах и других подземных сооружений, а также цистерн, баков и иных замкнутых ёмкостей перед спуском в них людей для производства работ и обеспечения безопасности в ходе выполнения работ и для поиска возможных утечек в режиме работы прибора - течеискатель.
Область применения - взрывоопасные зоны помещений и открытых площадок предприятий химической, нефте-газодобывающей и транспортирующей, нефтехимической, металлургической, целлюлознобумажной и других отраслей промышленности, а также объекты газораспределительных организаций, объекты речного и морского транспорта.
Способ забора пробы - диффузионный.

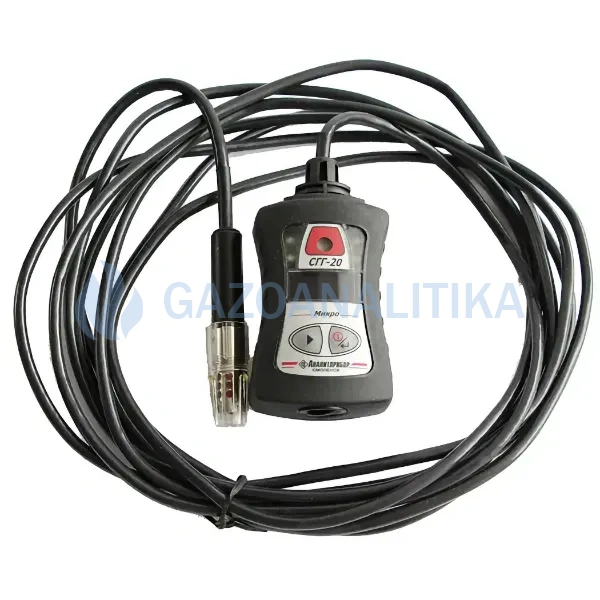

Переносные одноканальные сигнализаторы-течеискатели СГГ-20Микро-02 производятся с выносным датчиком на кабеле от 2 до 10 м (по умолчанию - 5 м).
Принцип действия - термохимический.
Достоинства сигнализаторов СГГ-20Микро-02:
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- возможность выбора режима работы прибора (непрерывный или циклический; течеискателя); все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об.доли (по отдельному заказу - 0,001% об.доли).
- ПЕРЕСЧЕТ ПОКАЗАНИЙ по шкале в мг/м3 и РАСЧЕТ среднесменных значений массовой концентрации для оценки возможной опасной концентации углеводородных соединений по шкале ПДК (только у новых моделей прибора СГГ-20Микро-02-Л с Li-Ion АКБ).
- СГГ-20Микро-02 могут быть изготовлены в соответствии с требованиями Правил РМРС. Необходимость изготовления под техническим наблюдением РМРС должна оговариваться при их заказе.
Модификации сигнализатора СГГ-20микро-02
| Модель |
Тип аккумулятора |
Определяемые и повероч- ный компоненты |
|---|---|---|
|
СГГ-20Микро-02 ИБЯЛ.413531.012-05 снят с производства, замена СГГ-20Микро-02-Л |
Ni-MН | горючие газы и пары согласно приложению, метан (СН4) |
| СГГ-20Микро-02-Л ИБЯЛ.413531.012-105 | Li-Ion | |
|
СГГ-20Микро-02Г ИБЯЛ.413531.012-02 снят с производства, замена СГГ-20Микро-02Г-Л |
Ni-MН | горючие газы и пары согласно приложению, гексан (С6Н14) |
| СГГ-20Микро-02Г-Л ИБЯЛ.413531.012-102 | Li-Ion | |
|
СГГ-20Микро-02М ИБЯЛ.413531.012-06 снят с производства, замена СГГ-20Микро-02М-Л |
Ni-MН | метан (СН4) (в отсутствии других гор. газов), метан (СН4) |
| СГГ-20Микро-02М-Л ИБЯЛ.413531.012-106 | Li-Ion | |
| СГГ-20Микро-02В-Л ИБЯЛ413531012-116 | Li-Ion | водород (Н2) (в отсутствии других гор. газов), водород (Н2) |
| СГГ-20Микро-02П-Л ИБЯЛ413531012-117 | Li-Ion |
пропан (С3Н8) (в отсутствии других гор. газов, пропан (С3Н8) |
Метрологические характеристики серии сигнализаторов СГГ-20Микро-02
| Поверочный компонент, модель | Диапазон измерения (диапазон показаний) | Цена ЕМР | Пороги по умолчанию (диапазон настройки порогов) | |
|---|---|---|---|---|
| Порог 1 | Порог 2 | |||
| Газоанализаторы совокупности компонентов | ||||
|
метан (CH4) СГГ-20Микро -02 |
0 - 50 % НКПР (0 - 60 % НКПР) |
0,1 % НКПР |
7,0 % НКПР (0 - 45 % НКПР) |
12,0 % НКПР (0 - 50 % НКПР) |
|
гексан (C6H14) -02Г |
||||
| Газоанализаторы одиночного компонента | ||||
|
метан (CH4) -02М |
0 - 2,5 % об.д. (0 - 3,0 % об.д.) |
0,01 % об.д. |
0,5 % об.д. (0 - 2,25 % об.д.) |
1,0 % об.д. (0 - 2,5 % об.д.) |
|
водород (H2) -02В |
0 - 2,0 % об.д. (0 - 2,4 % об.д.) |
0,4 %об.д. (0 - 1,8 % об.д.) |
0,8 % об.д. (0 - 2,0 % об.д.) |
|
|
пропан (C3H8) -02П |
0 - 0,85 % об.д. (0 - 1,0 % об.д.) |
0,17 % об.д. (0 - 0,7 % об.д.) |
0,34 % об.д. (0 - 0,85 % об.д.) |
|
Технические характеристики серии сигнализаторов СГГ-20Микро-02
| Характеристики | Значения |
|---|---|
| Время срабатывания сигнализации в циклическом/непрерывном/течеискателя режимах, не более | 15/10/3 c |
| Время прогрева, не более | 3 мин |
|
Время непрерывной работы до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °С, не менее - в режиме «ИЗМЕРЕНИЯ» - в режиме «ТЕЧЕИСКАТЕЛЬ» |
14 ч 7 ч |
| Уровень звукового давления, создаваемого звуковой сигнализацией, на расстоянии 0,1 м по оси акустического излучателя, не менее: | 90 дБ |
|
Масса (без учета массы кабеля): -02, -02М -02Г |
0,35 кг 0,4 кг |
|
Габаритные размеры моделей, не более: |
|
|
Срок службы, не менее: |
|
| Выходные сигналы | USB для связи с ПК |
| Маркировка по взрывозащите |
1ExibdIICT6X с Ni-MН аккумуляторной батареей, |
| Степень защиты от внешних воздействий, пыле-влагозащита |
IP68 (корпус) IP54 (выносной датчик) |
| Архивирование данных | 8000 записей |
|
Гарантийный срок эксплуатации: - прибора - сенсор ТХД |
18 мес 12 мес |
| Индикация | цифровая, световая, звуковая, вибросигнал |
|
Напряжение питания (питание осуществляется от аккумуляторной батареи): |
от 2,0 до 2,9 В |
| Средняя наработка на отказ в условиях эксплуатации не менее, при этом допускается замена ТХД, выработавшего свой ресурс | 35000 ч |
| Межповерочный интервал | 1 год |
| Условия эксплуатации газосигнализаторов СГГ-20Микро-02 | |
| Температура окружающей среды | от -40 до +50°С |
| Относительная влажность окружающей среды при 35°С | от 30 до 95% (без конденсации) |
| Атмосферное давление | от 84 до 120 кПа (от 630 до 900 мм рт. ст.) |
Комплект поставки сигнализатора СГГ-20микро-02
Наименование:1. СГГ-20Микро-02 в необходимой модификации
2. Комплект ЗИП*
3. Ведомость эксплуатационных документов
4. Комплект эксплуатационных документов
*В состав ЗИП входят:
5. Кабель USB в упаковке ИБЯЛ.413955.013
6. Устройство зарядное в упаковке (для Li-Ion) ИБЯЛ.413955.046
7. Колпачок поверочный (ТХД на гибком держателе) ИБЯЛ.301121.015
8. Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 2 м
9. Винт ISO 7380-1 М3х4-А2
10. Ключ шестигранный изогнутый, 2 мм
Дополнительно по специальному заказу к сигнализаторам СГГ-20микро-02 поставляются:
| Наименование | Примечание |
|---|---|
| Датчик ИБЯЛ.413226.051 | Замена датчика, отработавшего свой ресурс |
| Блок аккумуляторный Ni-MН ИБЯЛ.563511.004 | Замена блока аккумуляторного, отработавшего свой ресурс |
| Блок аккумуляторный Li-Ion ИБЯЛ.563511.014 |
 Замена блока аккумуляторного, отработавшего свой ресурс |
| Диск с сервисным программным обеспечением для ПЭВМ ИБЯЛ.431212.017 |
|
