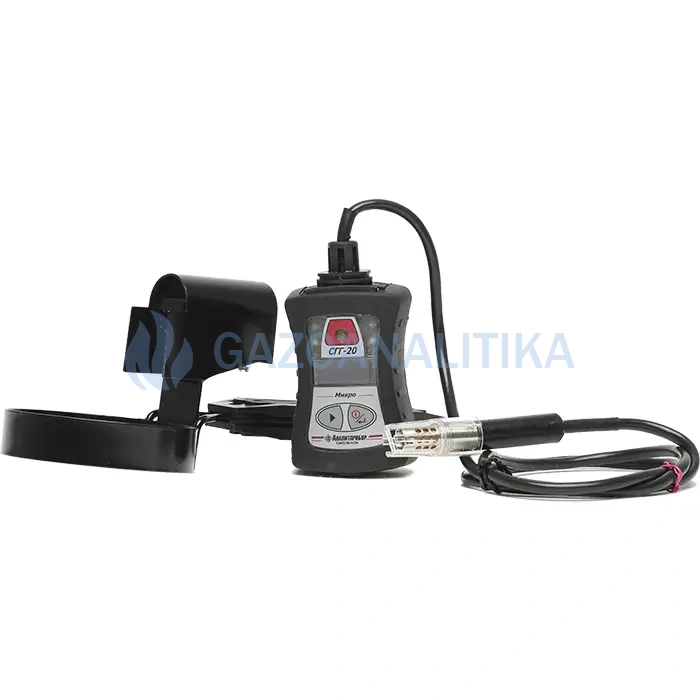

Переносные одноканальные сигнализаторы-течеискатели СГГ-20Микро-03К с выносным датчиком на кабеле 1 м предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе. Сигнализатор-течеискатель СГГ-20Микро-03К оснащен приспособлением для измерения в баллонах под давлением.
Область применения сигнализаторов СГГ-20МИКРО-03К - взрывоопасные зоны помещений и открытых площадок предприятий химической, нефте-газодобывающей и транспортирующей, нефтехимической, металлургической, целлюлознобумажной и других отраслей промышленности, а также объекты газораспределительных организаций, объекты речного и морского транспорта.
Поверочный компонент сигнализатора СГГ-20Микро-03К - метан (CH4).
Принцип действия - термохимический.
Тип сигнализатора СГГ-20МИКРО-03К - переносной индивидуальный прибор непрерывного действия.
Способ забора пробы сигнализатора - диффузионный.
Сигнализаторы СГГ-20Микро-03К могут быть изготовлены в соответствии с требованиями Правил РМРС и Правил РРР. Необходимость изготовления сигнализаторов под техническим наблюдением РМРС и РРР должна оговариваться при их заказе.
Модификации сигнализатора СГГ-20Микро-03К (-Л)
| Модель |
Тип аккумулятора |
Тип датчика, длина кабеля |
Определяемые и повероч- ный компоненты |
Внешний вид |
|---|---|---|---|---|
|
СГГ-20Микро-03К ИБЯЛ.413531.012-07 снят с производства, замена СГГ-20Микро-03К-Л |
Ni-MН | выносной на кабеле 1м, оснащен устройством для контроля в баллонах | горючие газы и пары согласно приложению, метан (СН4) |
 |
| СГГ-20Микро-03К-Л ИБЯЛ413531012-107 | Li-Ion |
Сигнализаторы СГГ-20 Микро-03К оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об.доли (по отдельному заказу - 0,001% об.доли).
СГГ-20 МИКРО-03К в режиме течеискателя могут быть также использованы для обнаружения мест утечек горючих газов и паров из газопроводов, арматуры и технического оборудования. Сигнализаторы СГГ-20Микро-03К являются сигнализаторами совокупности компонентов по ГОСТ 27540-87 и предназначены для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений. Сигнализаторы СГГ-20МИКРО-03К могут быть также использованы для измерения довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров с воздухом (или кислородом), содержащихся в баллонах под давлением.

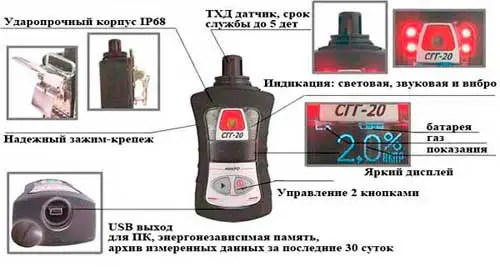

Достоинства сигнализатора-течеискателя горючих газов СГГ-20Микро-03К:
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- возможность выбора режима работы сигнализатора (непрерывный или циклический; течеискателя).
- возможность измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллоне под давлением.
В сигнализаторах СГГ-20МИКРО-03К реализована возможность выбора одного из двух режимов работы ТХД - непрерывный или циклический.
Циклический режим работы ТХД рекомендуется использовать при выполнении продолжительных работ с сигнализаторами в опасных зонах, в этом случае время непрерывной работы сигнализаторов - 14 ч.
Непрерывный режим работы ТХД может быть необходим в тех применениях сигнализаторов, когда требуется повышенное быстродействие при периодических измерениях, например, при контроле остаточного содержания горючих газов в баллонах под давлением, периодические измерения загазованности в люках, колодцах и т.д). При таком использовании сигнализаторов следует учитывать снижение времени их непрерывной работы - 8 ч.
Сигнализаторы СГГ-20Микро-03К в режиме сигнализатора обеспечивают следующие виды сигнализации:
- ПРЕДУПРЕДИТЕЛЬНАЯ - свидетельствующая о достижении содержанием определяемых компонентов порога срабатывания сигнализации ПОРОГ 1 (световая, звуковая и вибросигнализация);
- АВАРИЙНАЯ - свидетельствующая о достижении содержанием определяемых компонентов порога срабатывания сигнализации ПОРОГ 2 (световая, звуковая и вибросигнализация);
- РАЗРЯД - свидетельствующая о разряде встроенной аккумуляторной батареи (световая и звуковая);
- ОТКАЗ - свидетельствующая об обрыве цепей ТХД (световая и звуковая).
Сигнализаторы СГГ-20Микро-03К (-Л) в режиме индикатора-течеискателя обеспечивают следующие виды индикации:
- ФОН – отсутствие звукового сигнала, ступени в левой и правой части «диаграммы» на индикаторе сигнализатора не закрашены - свидетельствует об установке фона по текущему значению содержания горючих газов в точке расположения ТХД;
- ВЫШЕ - прерывистый звуковой частотой от 5 до 6 Гц сигнал, вибросигнал и увеличение количества закрашенных ступеней в правой части «диаграммы» на индикаторе сигнализатора - свидетельствует об увеличении содержания горючих газов в точке расположения ТХД относительно фона;
- НИЖЕ - прерывистый звуковой частотой от 0,5 до 1,0 Гц сигнал, вибросигнал и увеличение количества закрашенных ступеней левой части «диаграммы» на индикаторе сигнализатора - свидетельствует об уменьшении содержания горючих газов в точке расположения ТХД относительно фона;
- ПРЕВЫШЕНИЕ – прерывистый красный световой и звуковой частотой от 6 до 7 Гц сигналы, вибросигнал и закрашены все ступени «диаграммы» на индикаторе сигнализатора - свидетельствует о достижении в точке расположения ТХД предельных значений содержания определяемого компонента.
|
Индикация СГГ-20Микро-03К (-Л) в режиме работы "СИГНАЛИЗАТОР" |
Индикация СГГ-20Микро-03К (-Л) в режиме работы "ТЕЧЕИСКАТЕЛЬ" |
|
|
|
|
1 - химическая формула определяемого компонента или индикация срабатывания ПРЕДУПРЕДИТЕЛЬНОЙ или АВАРИЙНОЙ сигнализации; |
1 - индикатор уровня заряда аккумуляторной батареи ; |
Сервисное программное обеспечение сигнализатора СГГ-20МИКРО-03К (-Л) для связи с ПК

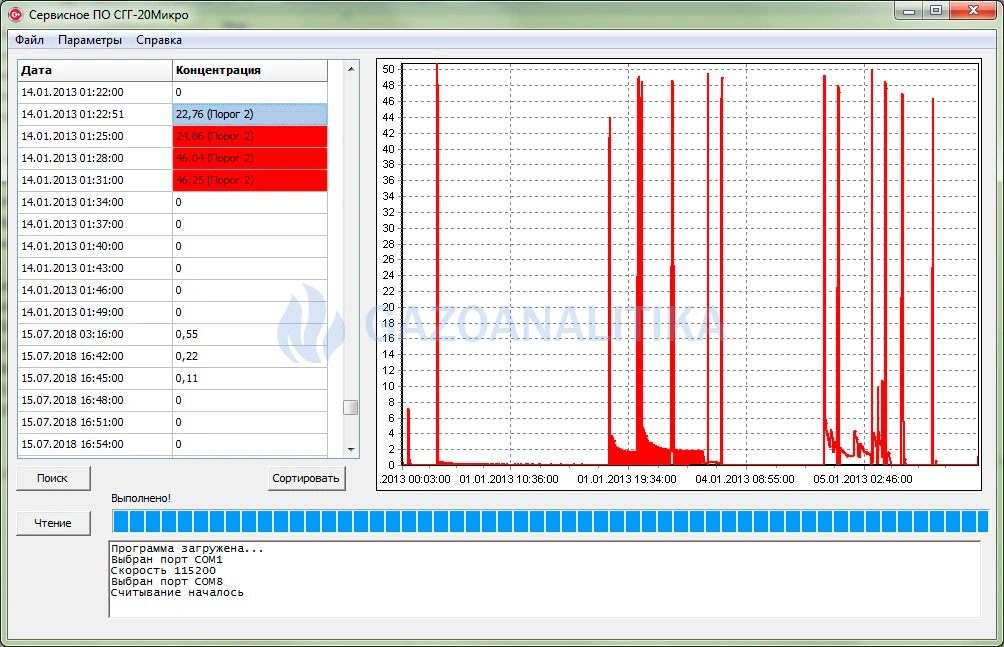

Программа SPO_V1.1 позволяет считывать и отображать на экране ПЭВМ в графическом виде измеренные значения содержания определяемого компонента из энергонезависимой памяти сигнализаторов СГГ-20Микро-03К.
После установки и запуска программы нажать кнопку "Чтение", после окончания считывания данных на экране в графическом виде отобразятся значения, хранящиеся в памяти прибора.
Сохранение данных считанного архива в файл: перейти на вкладку "Файл",выбрать пункт "Сохранить" и в появившемся окне указать место для сохранения файла.
Метрологические характеристики сигнализатора СГГ-20Микро-03К (-Л)
| Поверочный компонент | Диапазон измерения (диапазон показаний) | Цена ЕМР | Пороги по умолчанию (диапазон настройки порогов) | Пределы допускаемой основной абсолютной погрешности (Δ д) | |
|---|---|---|---|---|---|
| Порог 1 | Порог 2 | ||||
| Метан (CH4) |
0 - 50 % НКПР (0 - 60 % НКПР) |
0,1 % НКПР |
7,0 % НКПР (0 - 45 % НКПР) |
12,0 % НКПР (0 - 50 % НКПР) |
± 5,0 % НКПР |
Приложение - Перечень горючих веществ, контролируемых сигнализаторами СГГ-20Микро.
Технические характеристики сигнализатора-течеискателя
СГГ-20Микро-03К (-Л)
| Характеристики сигнализатора | Значения |
|---|---|
| Время срабатывания сигнализации в циклическом/непрерывном/течеискателя режимах, не более | 15/10/3 c |
| Время прогрева сигнализаторов, не более | 3 мин |
| Дрейф показаний за 8 ч непрерывной работы, не более |
± 2,5 % НКПР |
|
Время непрерывной работы до разряда аккумуляторной батареи в чистом воздухе, при температуре окружающей среды (20 ± 5) °С, не менее - в режиме «ИЗМЕРЕНИЯ» - в режиме «ТЕЧЕИСКАТЕЛЬ» |
14 ч 7 ч |
| Уровень звукового давления, создаваемого звуковой сигнализацией, на расстоянии 0,1 м по оси акустического излучателя, не менее: | 90 дБ |
| Масса (без учета массы кабеля) | 0,35 кг |
|
Габаритные размеры, не более: - корпус СГГ-20Микро-03К - блок датчика |
55х50х105 мм 20х20х100 мм |
|
Срок службы, не менее: |
|
| Выходные сигналы | USB для связи с ПК |
| Маркировка по взрывозащите |
1ExibdIICT6X с Ni-MН аккумуляторной батареей, |
| Степень защиты от внешних воздействий, пыле-влагозащита |
IP68 (корпус) IP54 (выносной датчик) |
| Архивирование данных | 8100 записей |
|
Гарантийный срок эксплуатации: - газоанализаторы СГГ-20Микро-03К - сенсор ТХД |
18 мес 12 мес |
| Индикация | цифровая, световая, звуковая, вибросигнал |
|
Напряжение питания (питание осуществляется от аккумуляторной батареи): |
от 2,0 до 2,9 В |
| Средняя наработка на отказ в условиях эксплуатации не менее, при этом допускается замена ТХД, выработавшего свой ресурс | 35000 ч |
| Межповерочный интервал | 1 год |
| Условия эксплуатации сигнализатора-течеискателя СГГ-20Микро-03К (-Л) | |
| Температура окружающей среды | от -40 до +50°С |
| Относительная влажность окружающей среды при 35°С | от 30 до 95% (без конденсации) |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Комплект поставки сигнализатора-течеискателя СГГ-20Микро-03К (-Л)
Наименование:1. Сигнализатор горючих газов СГГ-20Микро-03К (-Л) с выносным датчиком на кабеле от 1 м
2. Комплект ЗИП (согласно ИБЯЛ.413531.012ЗИ)*
3. Ведомость эксплуатационных документов ИБЯЛ.413531.012ВЭ
4. Комплект эксплуатационных документов (согласно ИБЯЛ.413531.012ВЭ)
*В состав ЗИП входят:
5. Кабель USB в упаковке ИБЯЛ.413955.013
6. Колпачок поверочный ИБЯЛ.301121.010 (для сигнализаторов с блоком датчика)
7. Устройство зарядное в упаковке ИБЯЛ.413955.012
8. Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 2 м
9. Приспособление для газовых баллонов ИБЯЛ.301569.003-01
10. Ремень ИБЯЛ.301547.001-03
11. Ключ шестигранный изогнутый, 2 мм
Дополнительно по специальному заказу к СГГ-20Микро-03К поставляются:
| Наименование | Примечание |
|---|---|
| 1. Датчик термохимический на горючие газы (Ex) в упаковке ИБЯЛ.413226.051 (ИБЯЛ.413929.001) | Замена датчика, отработавшего свой ресурс |
| 2. Вентиль точной регулировки ИБЯЛ.306577.002 |
Проверка и корректировка показаний по ГСО-ПГС |
| 3. Баллон с ПГС (воздух сжатый кл.1 по ГОСТ 17433-80) ИБЯЛ.061656.010-61 |
 Проверка и корректировка показаний по ГСО-ПГС |
| 4. Баллон с ПГС (СН4 – воздух 2,11 % объемной доли) ИБЯЛ.061656.010-34 | |
| 5. Трубка ПВХ 4х1,5 ТУ2247-465-00208947-2006 | Проверка и корректировка показаний по ГСО-ПГС |
| 6. Индикатор расхода ИБЯЛ.418622.003-01 |
 Проверка и корректировка показаний по ГСО-ПГС |
| 7. Блок аккумуляторный Ni-MН ИБЯЛ.563511.004 | Замена блока аккумуляторного, отработавшего свой ресурс |
| Блок аккумуляторный Li-Ion ИБЯЛ.563511.014 |
 Замена блока аккумуляторного, отработавшего свой ресурс |
|
8. Устройство зарядное в упаковке (адаптер 220 В/USB I/0,5 A) ИБЯЛ.413955.012) |
заряд аккумуляторной батареи (для ремонтно-эксплуатационных нужд) |
| 9. Диск с сервисным программным обеспечением для ПЭВМ ИБЯЛ.431212.017 | |
| 10. Модуль измерений и индикации ИБЯЛ.468157.007 | Замена модуля, отработавшего свой ресурс (при заказе указать полное наименование сигнализаторов) |
| 11. Клапан ИБЯЛ.306577.013 |
Для анализа контролируемой среды в труднодоступных местах |
Модификация
Дополнительное оснащение
Запасные части, инструменты и принадлежности
