Газоанализатор переносной Астра-В предназначен для периодического измерения концентрации аммиака (NH3).
Индивидуальные газоанализаторы Астра-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу рабочей зоны аммиака (NH3).
Область применения газоанализаторов Астра-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие аммиака (NH3) представляет угрозу здоровья персонала.
Принцип действия газоанализатора Астра-В
Принцип действия схемы контроля концентраций аммиака (NH3) газоанализатора Астра-В основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.
Цифровая трехразрядная матрица газоанализатора Астра-В показывает концентрацию аммиака в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Габаритные размеры газоанализатора АСТРА-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Астра-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке газоанализатора установлена клипса для крепления газоанализатора к одежде. На лицевой стенке Астра-В расположено отверстие для доступа воздуха к газочувствительному сенсору.

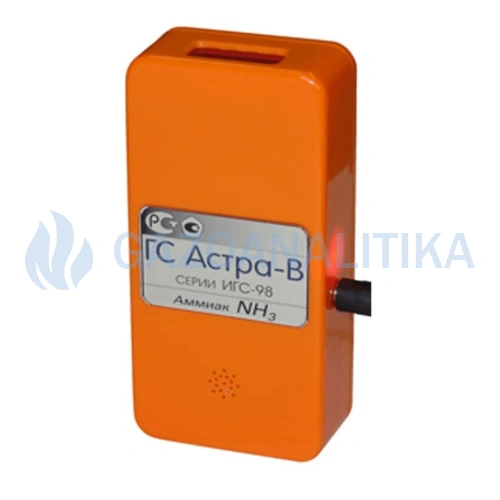

Внешний вид газоанализатора Астра-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические характеристики газоанализатора Астра-В серии ИГС-98
| Характеристики АСТРА-В | Значения |
|---|---|
| Возможные диапазоны измерения аммиака (NH3) газоанализатора Астра-В: |
от 0,1 до 200 мг/м3 (по умолчанию для контроля ПДК воздуха рабочей зоны) |
| Пороги срабатывания для стандартного диапазона измерения (от 0,1 до 200 мг/м3) |
порог 1 - 20 мг/м3 |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.): - в диап. от 0,1 до 200 мг/м3 - в диап. от 1 до 1600 мг/м3 |
15 % |
| Порог чувствительности Астра-В |
1 мг/м3 |
| Тип сенсора |
электрохимический |
|
Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), не более: - в диап. от 0,1 до 200 мг/м3 - в диап. от 1 до 1600 мг/м3 |
40 с |
|
Сигнализация газоанализатора Астра-В: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Степень пылевлагозащиты газоанализатора Астра-В |
IP54 |
| Маркировка взрывозащиты |
1Ex dа ia IIB+H2 T4 Gb X |
| Габаритные размеры газоанализатора Астра-В |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Астра-В - зарядное устройство |
150 гр |
|
Срок службы, не менее: - газоанализатор Астра-В - сенсорный модуль |
10 лет |
| Межповерочный интервал газоанализатора Астра-В |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
| Условия эксплуатации газоанализатора Астра-В | |
| Температура воздуха |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Астра-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Астра-В.
Комплект поставки газоанализатора Астра-В серии ИГС-98:
- Газоанализатор Астра-В
- Зарядное устройство (сетевой адаптер 12 В)
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
