Газоанализатор Бином-В предназначен для периодического измерения концентрации суммы углеводородов CxHy в воздухе рабочей зоны, обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу рабочей зоны горючих газов.
Область применения газоанализаторов Бином-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие горючих газов представляют угрозу здоровья персонала или имеется опасность взрыва.
Принцип действия газоанализатора БИНОМ-В
Принцип действия схемы контроля концентраций углеводородов (СхНу) газоанализатора Бином-В основан на изменении сопротивления полупроводникового/оптического/термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора.
Цифровая трехразрядная матрица газоанализатора Бином-В показывает концентрацию суммы углеводородов в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Габаритные размеры газоанализатора БИНОМ-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Бином-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке Бином-В расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора расположено отверстие для доступа воздуха к газочувствительному сенсору.

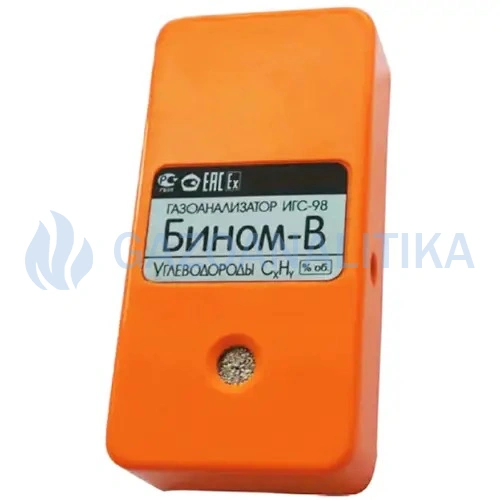

Внешний вид газоанализатора Бином-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Метрологические характеристики исполнений газоанализатора Бином-В серии ИГС-98
| Характеристики | Бином-В с т/к сенсором | Бином-В с опт. сенсором | Бином-В с п/п сенсором | Бином-В с ФИД |
|---|---|---|---|---|
| Тип сенсора | термокаталитический | оптический | полупроводниковый | фотоионизационный |
| Диапазон измерения |
0,01…2 % об. |
0,01…2 % об. |
50…3200 мг/м3 |
50…3200 мг/м3 |
| Чувствительность |
0,01 % об. |
0,01 % об. |
100 мг/м3 |
100 мг/м3 |
| Относительная погрешность измерения в нормальных условиях (н.у.) |
15 % |
15 % |
25 % |
25 % |
| Время срабатывания сигнализации Т (0,9) при нормальных условиях, не более | 45 с | 45 с |
60 c |
60 c |
Технические характеристики газоанализатора Бином-В серии ИГС-98
| Характеристики | Значения |
|---|---|
|
Сигнализация газоанализатора Бином-В: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), Вт: |
0,05 Вт |
| Время работы без подзарядки аккумуляторов, не менее |
8 ч |
| Габариты газоанализатора |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Бином-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
|
Срок службы сенсорного модуля, не менее: - термокаталитический и полупроводниковый сенсор - оптический сенсор |
3 года |
| Степень пылевлагозащиты |
IP54 |
| Уровень взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Периодичность поверки |
1 раз в год |
| Гарантийный срок эксплуатации Бином-В |
1 год |
| Условия эксплуатации газоанализатора Бином-В | |
|
Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха, % |
от 30 до 95 |
Питание газоанализатора Бином-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Бином-В.
Комплект поставки газоанализатора Бином-В серии ИГС-98:
- Газоанализатор Бином-В
- Зарядное устройство (сетевой адаптер 12 В)
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
