Газоанализатор переносной Верба-В предназначен для периодического измерения концентрации водорода (H2).
Индивидуальные газоанализаторы Верба-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу водорода (H2).

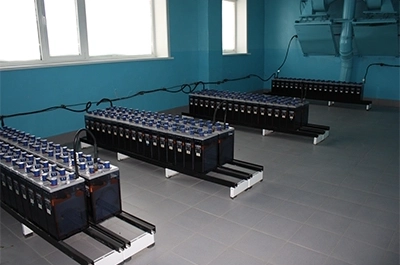

Область применения газоанализаторов ВЕРБА-В - промышленные зоны предприятий, рабочие места, и другие помещения, где наличие возможных выбросов водорода представляет угрозу здоровья персонала или имеется опасность взрыва.
Принцип действия газоанализатора Верба-В
Принцип действия схемы контроля концентраций водорода (Н2) газоанализатора Верба-В основан на изменении сопротивления термокаталитического (или электрохимического) сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа.

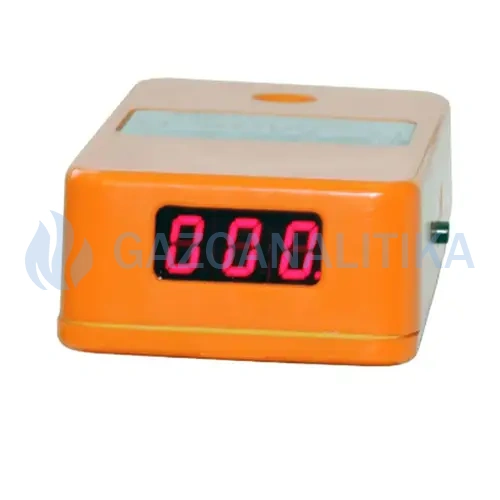

Цифровая трехразрядная матрица газоанализатора Верба-В показывает концентрацию водорода в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).

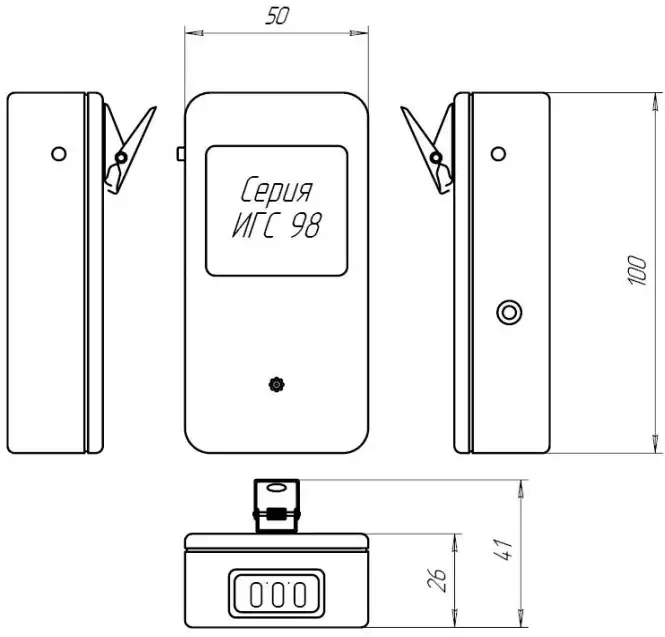

Габаритные размеры газоанализатора Верба-В серии ИГС-98 (мм)

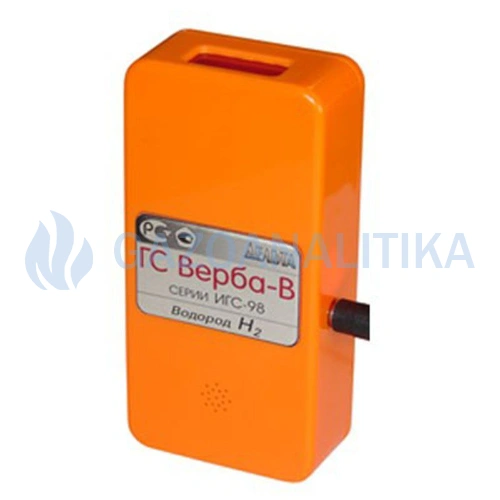

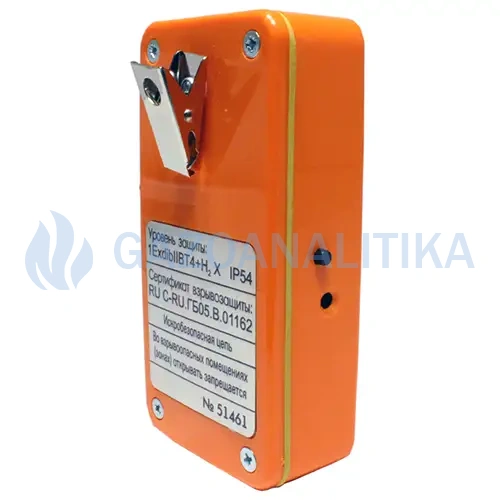

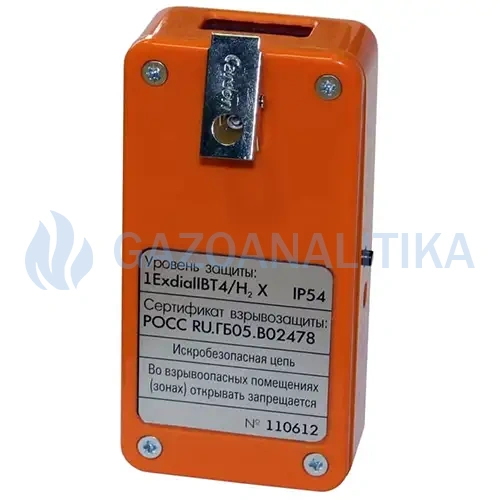

Конструктивно индивидуальный газоанализатор Верба-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке газоанализатора Верба-В расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора Верба-В расположено отверстие для доступа воздуха к газочувствительному сенсору.

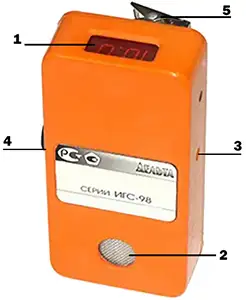

Внешний вид газоанализатора Верба-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Верба-В серии ИГС-98
| Характеристики Верба-В | Значения |
|---|---|
| Диапазон измерения водорода (H2) |
от 0,01 до 4 %об.д. |
| Пороги срабатывания |
порог 1 - 0,4 % об. |
| Основная относительная погрешность измерения в нормальных условиях (н.у.) |
15 % |
| Порог чувствительности |
0,01 % об. |
| Тип сенсора |
термокаталитический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
60 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Степень пылевлагозащиты газоанализатора Верба-В |
IP54 |
| Уровень взрывозащиты |
1Ex dа ia IIB+H2 T4 Gb X |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
|
Время работы без подзарядки аккумуляторов: - с электрохимическим сенсором - с термокаталитическим сенсором |
20 ч |
| Габариты газоанализатора Верба-В, мм |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Верба-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
3 года |
| Периодичность поверки |
1 раз в год |
| Гарантийный срок |
1 год |
| Условия эксплуатации газоанализатора ВЕРБА-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Верба-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка газоанализатора Верба-В осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Верба-В.
Комплект поставки газоанализатора Верба-В серии ИГС-98:
- Газоанализатор Верба-В
- Зарядное устройство (сетевой адаптер 12 В)
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
