Переносной газоанализатор Дукат-В предназначен для периодического измерения концентрации диоксида углерода (CO2).
Индивидуальные газоанализаторы Дукат-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу диоксида углерода (CO2).
Область применения газоанализаторов Дукат-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие диоксида углерода (CO2) представляют угрозу здоровья персонала.
Принцип действия газоанализатора ДУКАТ-В
Принцип действия схемы контроля концентраций диоксида углерода (углекислый газ, СО2) газоанализатора Дукат-В основан на методе инфракрасной спектроскопии, при котором оптический сенсор преобразует значение концентрации углекислого газа в электрический сигнал, выходное напряжение которого пропорционально концентрации.
Цифровая трехразрядная матрица газоанализатора Дукат-В показывает концентрацию диоксида углерода в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
В газоанализаторе Дукат-В используется инфракрасный (оптический) датчик. На определенной частоте излучения диоксид углерода поглощает часть излучаемого света, разную в зависимости от концентрации, и датчик выдает сигнал пропорциональный концентрации диоксида углерода, который в свою очередь принимает прибор и отображает концентрацию углекислоты в процентах на индикаторе.
Габаритные размеры газоанализатора Дукат-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Дукат-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.

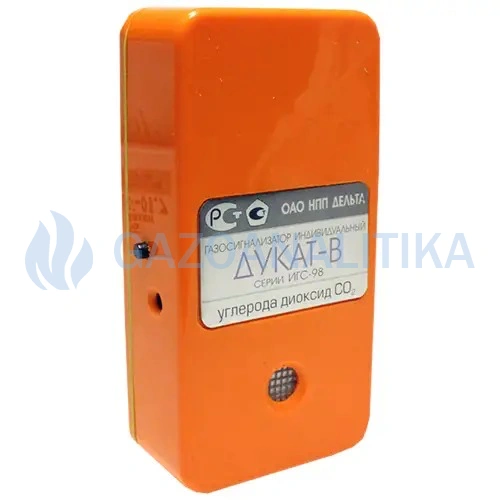

Внешний вид газоанализатора Дукат-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Дукат-В серии ИГС-98
| Характеристики ДУКАТ-В | Значения |
|---|---|
| Возможные диапазоны измерения диоксида углерода (СО2) газоанализатора Дукат-В |
от 0,01 до 2 г/м3
от 0,01 до 5 %об.д. (по умолчанию для контроля ПДК воздуха рабочей зоны) |
| Пороги срабатывания для стандартного диапазона измерения (от 0,01 до 5 %об.д.) |
порог 1 - 0,5 % об. |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.): - в диап. от 0,01 до 2 г/м3 - в диап. от 0,01 до 5 %об.д. - вдиап. от 0,1 до 100 %об.д. |
25 % |
| Порог чувствительности для стандартного диапазона измерения (от 0,01 до 5 %об.д.) |
0,1 % об. |
| Тип сенсора |
оптический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
45 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Степень пылевлагозащиты |
IP54 |
| Уровень взрывозащиты |
1Ex dа ia IIB+H2 T4 Gb X |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы без подзарядки аккумуляторов |
8 ч |
| Габариты газоанализатора Дукат-В |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Дукат-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
5 лет |
| Межповерочный интервал |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
| Условия эксплуатации газоанализатора Дукат-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность |
от 30 до 95% |
Питание газоанализатора ДУКАТ-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка газоанализатора Дукат-В осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Дукат-В.
Комплект поставки газоанализатора Дукат-В серии ИГС-98:
- Газоанализатор Дукат-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
Дополнительные принадлежности или опции (по спец. заказу) для газоанализатора Дукат-В:
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
