Газоанализатор переносной Сапфир-В предназначен для периодического измерения концентрации диоксида серы SO2(ПДК рабочей зоны).
Индивидуальные газоанализаторы Сапфир-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу диоксида серы (SO2).
Область применения газоанализаторов Сапфир-В: промышленные зоны предприятий, рабочие места, и другие помещения, где возможное наличие диоксида серы (SO2) представляет угрозу здоровья персонала.
Принцип действия газоанализатора Сапфир-В
Принцип действия схемы контроля концентраций диоксида серы (SO2) газоанализатора САПФИР-В основан на изменении сопротивления электрохимического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа.
Цифровая трехразрядная матрица показывает концентрацию диоксида серы в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Диоксид серы SO2 - в нормальных условиях представляет собой бесцветный газ с характерным резким запахом (запах загорающейся спички). SO2 токсичен. Симптомы при отравлении сернистым газом — насморк, кашель, охриплость, першение в горле. При вдыхании сернистого газа более высокой концентрации - удушье, расстройство речи, затруднение глотания, рвота, возможен острый отёк лёгких.
В пищевой промышленности диоксид серы используется как консервант и обозначается на упаковке под кодом Е220.
Габаритные размеры газоанализатора Сапфир-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор САПФИР-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке газоанализатора расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора расположено отверстие для доступа воздуха к газочувствительному сенсору.

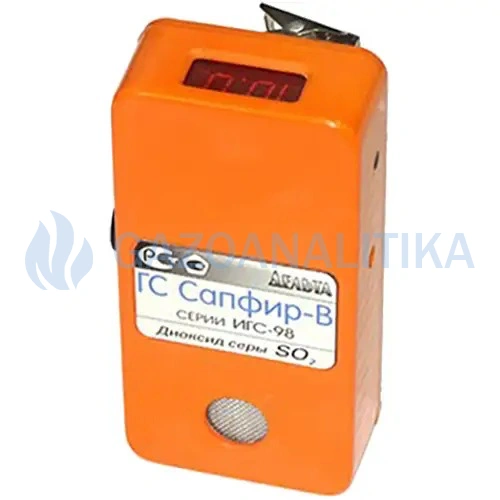

Внешний вид газоанализатора Сапфир-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Сапфир-В серии ИГС-98
| Характеристики Сапфир-В | Значения |
|---|---|
| Возможные диапазоны измерения диоксида серы (SO2) газоанализатора Сапфир-В |
от 0,1 до 32 мг/м3 (по умолчанию для контроля ПДК воздуха рабочей зоны) |
| Порог срабатывания сигнализации для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
10 мг/м3 |
|
Относительная погрешность измерения в нормальных условиях (н.у.): - в диап. от 0,1 до 32 мг/м3 - в диап. от 1 до 320 мг/м3 |
15 % |
| Порог чувствительности для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
0,1 мг/м3 |
| Тип сенсора |
электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
60 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Степень пылевлагозащиты |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы без подзарядки аккумуляторов |
20 ч |
| Габаритные размеры |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Сапфир-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
3 лет |
| Периодичность поверки |
1 раз в год |
| Гарантийный срок эксплуатации газоанализатора |
1 год |
| Условия эксплуатации газоанализатора САПФИР-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Сапфир-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Сапфир-В.
Комплект поставки газоанализатора Сапфир-В серии ИГС-98:
- Газоанализатор Сапфир-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
