Газоанализатор Сирень-В предназначен для периодического измерения концентрации сероводорода H2S (ПДК рабочей зоны).
Индивидуальные газоанализаторы Сирень-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу сероводорода (H2S).
Область применения газоанализаторов Сирень-В: промышленные зоны предприятий, рабочие места, и другие помещения, где возможное наличие сероводорода (H2S) представляет угрозу здоровья персонала.
Принцип действия газоанализатора Сирень-В
Принцип действия схемы контроля концентраций сероводорода (H2S) газоанализатора Сирень-В основан на изменении сопротивления электрохимического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа.
Цифровая трехразрядная матрица показывает концентрацию сероводорода (H2S) в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Сероводород H2S - ядовитый бесцветный газ тяжелее воздуха с неприятным запахом тухлых яиц. Очень токсичен. При высокой концентрации однократное вдыхание может вызвать мгновенную смерть. При небольших концентрациях довольно быстро возникает адаптация к неприятному запаху «тухлых яиц», и он перестаёт ощущаться. Во рту возникает сладковатый металлический привкус. При лёгких острых отравлениях развивается конъюнктивит, отек роговицы, катар верхних дыхательных путей.
Габаритные размеры газоанализатора Сирень-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Сирень-В выполнен в едином плоском пластмассовомкорпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположенразъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора Сирень-В расположено отверстие для доступа воздуха к газочувствительному сенсору.

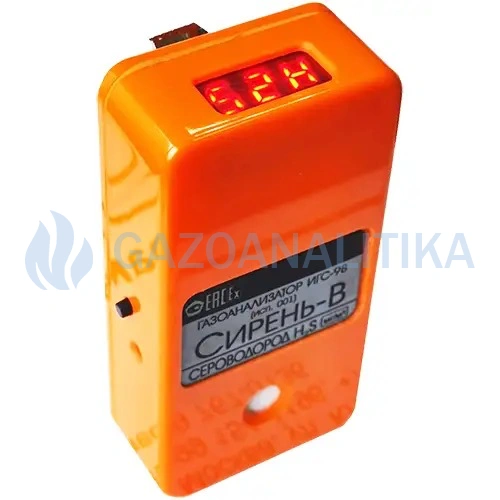

Внешний вид газоанализатора Сирень-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Сирень-В серии ИГС-98
| Характеристики Сирень-В | Значения |
|---|---|
| Возможные диапазоны измерения сероводорода (H2S) газоанализатора Сирень-В |
от 0,1 до 32 мг/м3 (по умолчанию для контроля ПДК воздуха рабочей зоны) |
| Пороги срабатывания сигнализации для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
порог 1 - 3 мг/м3 |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.): - в диап. от 0,1 до 32 мг/м3 - в диап. от 1 до 200 мг/м3 |
15 % |
| Порог чувствительности для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
0,1 мг/м3 |
| Тип сенсора |
электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
60 с |
|
Сигнализация газоанализатора Сирень-В: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Степень пылевлагозащиты газоанализатора Сирень-В |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы газоанализатора без подзарядки аккумуляторов |
20 ч |
| Габаритные размеры |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Сирень-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
3 лет |
| Межповерочный интервал газоанализатора Сирень-В |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
| Условия эксплуатации газоанализатора СИРЕНЬ-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Сирень-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Сирень-В.
Комплект поставки газоанализатора Сирень-В серии ИГС-98:
- Газоанализатор Сирень-В серии ИГС-98
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
