Газоанализатор Хмель-В предназначен для периодического измерения концентрации хлора (Cl2). Индивидуальные газоанализаторы Хмель-Впредназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу хлора (Cl2).
Область применения газоанализаторов ХМЕЛЬ-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие хлора (Cl2) представляет угрозу здоровья персонала.
Принцип действия газоанализатора Хмель-В
Принцип действия схемы контроля концентраций хлора (Cl2) газоанализатора Хмель-В основан на изменении сопротивления электрохимического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа.
Цифровая трехразрядная матрица газоанализатора показывает концентрацию хлора в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Хлор Cl2 - ядовитый газ желтовато-зелёного цвета, с резким запахом. Токсичный удушливый газ, при попадании в лёгкие вызывает ожог лёгочной ткани, удушье. Раздражающее действие на дыхательные пути оказывает при концентрации в воздухе около 0,006 мг/л. Хлор был одним из первых химических отравляющих веществ, использованных Германией в Первую мировую войну.
В пищевой промышленности зарегистрирован в качестве пищевой добавки E925.
Габаритные размеры газоанализатора Хмель-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Хмель-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.

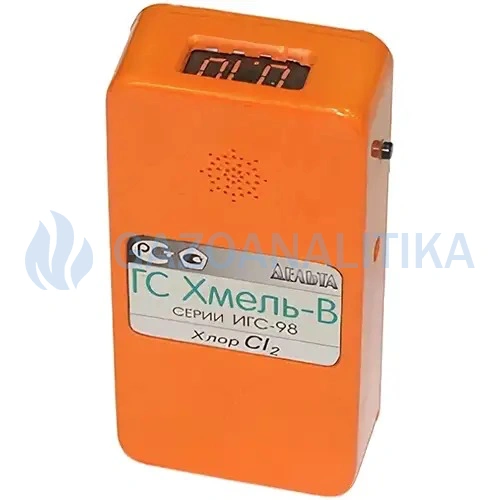

Внешний вид газоанализатора ХМЕЛЬ-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Хмель-В серии ИГС-98
| Характеристики Хмель-В | Значения |
|---|---|
| Диапазон измерения хлора (Cl2) газоанализатора Хмель-В |
от 0,1 до 32 мг/м3 |
| Пороги срабатывания |
порог 1 - 1мг/м3 |
| Основная относительная погрешность измерения в нормальных условиях (н.у.) |
15 % |
|
Порог чувствительности газоанализатора Хмель-В |
0,1 мг/м3 |
| Тип сенсора |
электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
120 с |
|
Сигнализация газоанализатора Хмель-В: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы без подзарядки аккумуляторов |
20 ч |
| Степень пылевлагозащиты |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Габариты газоанализатора Хмель-В |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора ХМЕЛЬ-В - зарядное устройство |
0,15 кг |
| Межповерочный интервал |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
| Срок службы газоанализатора Хмель-В, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
3 лет |
| Условия эксплуатации газоанализатора Хмель-В | |
| Температура окружающего воздуха |
от -30°С до +50°С |
| Относительная влажность |
от 30 до 95 % |
Питание газоанализатора Хмель-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Хмель-В.
Комплект поставки газоанализатора Хмель-В серии ИГС-98:
- Газоанализатор Хмель-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
