Комплект термохимических чувствительных элементов ИБЯЛ.305658.001-01 (ТХД ИБЯЛ.305658.001) предназначен для преобразования величины концентрации детектируемого горючего газа с воздухом и его смесей в величину электрического напряжения.
Комплект чувствительных элементов ИБЯЛ.305658.001-01 (ТХД ИБЯЛ.305658.001) является измерительным элементом выносного датчика (ВД) или блока детекторного (БД) сигнализаторов горючих газов СТМ-10, СТМ-30М-10 (для всех, кроме "М" и "Н"), ГСМ-03, а также ГСМ-05.
Помимо обозначения комплекта ИБЯЛ.305658.001 используются другие шифры и чертёжные номера, которые применялись в разные годы, но являются теми же датчиками.
Так, комплект чувствительных элементов ИБЯЛ.305658.001-01 может обозначаться по-разному:
- Комплект чувствительных элементов ИБЯЛ.305658.001 (1 датчик с парой элементов ИБЯЛ.418429.066-01 в упаковке),
- Комплект чувствительных элементов ИБЯЛ.305658.001-01 (2 датчика с парой элементов ИБЯЛ.418429.066-01 в упаковке),
- как чертежный номер АПИ5.132.040,
- один термокаталитический датчик ДТ14.301.
Комплект чувствительных элементов ИБЯЛ.305658.001-01 применяется в тех случаях, когда необходимо заменить вышедший из строя датчик, если в газоанализаторе СТМ-10 прерывисто светится индикатор «ОТКАЗ», означающий перегорание чувствительного элемента.
Также, используя поверочную газовую смесь, при периодической поверке (калибровке), если коэффициент преобразования сигнализатора достигает значения менее 0,5, то необходима замена датчика ТХД ИБЯЛ.305658.001. После проведения замены термохимического датчика ИБЯЛ.305658.001-01, предварительно установив «ноль» газосигнализатора, необходимо выполнить регулировку устройства коррекции и калибровку прибора СТМ-10 с использованием поверочной газовой смеси (ПГС).
Состав комплекта чувствительных элементов ИБЯЛ.305658.001-01:
- измерительный чувствительный элемент;
- компенсирующий чувствительный элемент;
- диэлектрическая подложка (основание чувствительного).
Измерительный и компенсирующий чувствительные элементы составляют в сборе так называемую «пару» элементов на подложке.
Принцип действия чувствительного элемента ИБЯЛ.418429.066-01 (ТХД ИБЯЛ.305658.001 или АПИ5.132.040)
Принцип действия комплекта чувствительных элементов ИБЯЛ.418429.066-01 основан на термохимическом измерении, в котором только при наличии воздуха, содержащего кислород, выявляется тепловой эффект сгорания паров горючих газов и их смесей на каталитически активной поверхности измерительного чувствительного элемента. Для того чтобы скомпенсировать влияние температуры, давления и влажности окружающей среды термохимический датчик содержит компенсирующий чувствительный элемент.
Внешний вид термохимического датчика ИБЯЛ.418429.066-01
(ТХД ИБЯЛ.305658.001 или АПИ5.132.040)

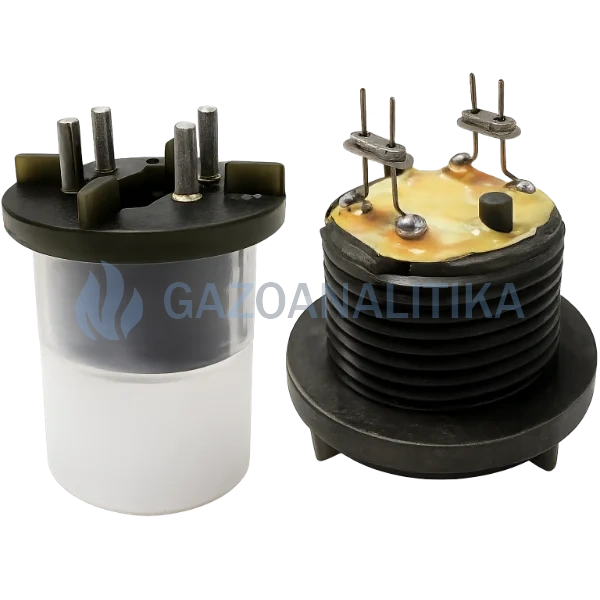

1 - основание; 2 - чувствительный элемент (ЧЭ).
Технические характеристики датчика ИБЯЛ.418429.066-01
(ТХД ИБЯЛ.305658.001 или АПИ5.132.040)
| Характеристики | Значения |
|---|---|
| Тип сенсора | термохимический |
| Измеряемый газ | горючие газы |
| Диапазон измерения горючих газов | 0 - 50 %НКПР |
| Неравенство терморезистивных коэффициентов при подборе в пары, не более | 3×102 °C/A2 |
| Крутизна характеристики, не менее | 2 mV/%НКВП |
| Габаритные размеры одного чувствительного элемента (высота с выводами) | 7х7х21 мм |
| Масса одного чувствительного элемента, не более | 0,6 г |
|
Срок службы комплекта ТХД: - при отсутствии в анализируемой среде агрессивных веществ и каталитических ядов, разрушающих ЧЭ, - при наличии в анализируемой среде агрессивных веществ и каталитических ядов, разрушающих ЧЭ |
3 года 1 год |
