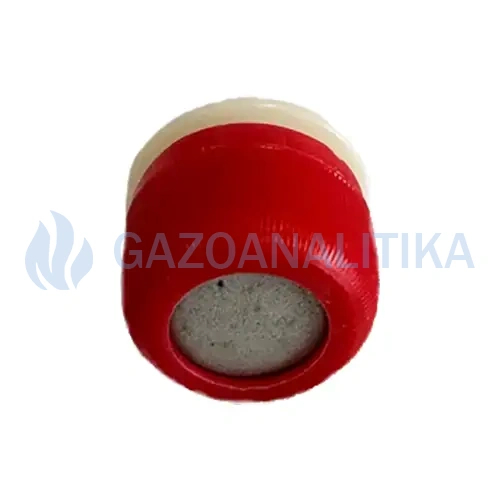

ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02) комплект термохимического датчика на горючие газы для для СТГ-1 и СГГ-6М в черном корпусе

Назначение датчика ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02)

Комплект термохимического датчика ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02) предназначен для преобразования величины массовой концентрации горючего газа в величину электрического напряжения, пропорциональную содержанию контролируемого газа (горючие газы Ex, пропан C3H8, метан CH4) в воздухе анализируемй среды.
ТХД ИБЯЛ.413923.031-03 является измерительной частью выносного блока датчика (ИБЯЛ.413531.011) сигнализаторов СТГ-1-1, СТГ-1-2 (новый, в черном корпусе), а также СГГ-6М (новый, в черном корпусе).

Область применения ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02)

Термохимический датчик ИБЯЛ.413923.031-03 требуется при замене отработавшего свой ресурс датчика Ex, в следующих случаях:

1) на СГГ-6М (новый):
- обрыв (короткое замыкание чувствительного элемента (ЧЭ)) - постоянная световая сигнализация жёлтого цвета «ОТКАЗ»;
- при попытке корректировки чувствительности сигнализатор выдаёт постоянную жёлтую световую сигнализацию - значительное уменьшение чувствительности ТХД (отравление ЧЭ соединениями серы, хлора и другими);

2) на СТГ-1-1 и СТГ-1-2 (в чёрном корпусе):
- при попытке корректировки нулевых показаний (чувствительности) сигнализатор выдаёт непрерывную световую сигнализацию жёлтого цвета «ОТКАЗ» на блоке датчика (БД) - израсходован ресурс термохимического датчика;
- при попытке корректировки чувствительности сигнализатор выдаёт непрерывную световую сигнализацию жёлтого цвета «ОТКАЗ» на БД - значительное уменьшение чувствительности ТХД (отравление чувствительных элементов соединениями серы, хлора и другими);
- постоянное свечение сигнализации «ОТКАЗ» на выносном блоке датчика - выход из строя ЧЭ ТХД или неисправность измерительной схемы.

После замены ТХД ИБЯЛ.413923.031-03 требуется:
- включить сигнализатор, прогреть его;
- провести градуировку по ГСО-ПГС:
1) воздух класса 1 по ГОСТ 17433-80;
2) CH4-воздух (объёмная доля, % - 1,1) (% НКПР - 25);
- провести поверку сигнализатора.

Состав термохимического датчика ТХД ИБЯЛ.413226.105-02:
- рабочий чувствительный элемент (РЧЭ);
- сравнительный чувствительный элемент (СЧЭ);
- винты;
- диск;
- выводные контакты.
ЧЭ включены в мостовую схему.

Принцип действия датчика ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02)

Принцип работы ТХД ИБЯЛ.413923.031-03 основан на термохимическом измерении, в котором при диффундировании горючего газа (Ex) на поверхности катализатора, электрически нагреваемого до температуры 500°C, рабочего (ЧЭ) возникает тепловой эффект. При окислении температура РЧЭ повышается, пропорционально содержанию детектируемого газа (метан или смесь пропан-бутан) в воздухе измеряемого пространства.

Термохимический датчик вырабатывает сигнал, пропорциональный объёмной доле Ex в воздухе исследуемой среды. Полученный сигнал с мостовой схемы усиливается и передаётся на микроконтроллер. Для того, чтобы скомпенсировать внешние воздействующие факторы ТХД ИБЯЛ.413923.031-03 содержит сравнительный чувствительный элемент (СЧЭ).

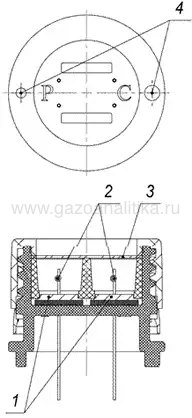

Конструкиция комплекта ТХД ИБЯЛ.413923.031-03 (ИБЯЛ.413226.105-02)

1 - пара элементов; 2 - чувствительные элементы (ЧЭ); 3 - диск; 4 - винты.
