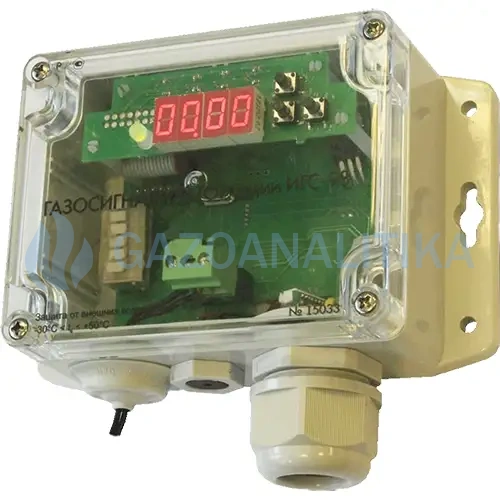

Стационарный газоанализатор Гелиос-СВ исполнение 011 серии ИГС-98 предназначен для непрерывного автоматического измерения концентрации гелия (He) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газоанализатор Гелиос-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.
Область применения газоанализатора Гелиос-СВ исполнение 011 - атмосфера рабочей зоны, где возможно превышение концентрации гелия (He).
Устройство и принцип работы газоанализатора Гелиос-СВ исполнение 011 серии ИГС-98
Конструктивно газоанализатор Гелиос-СВ исполнение 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.
На корпусе газоанализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.
В корпусе газоанализатора размещены: основная печатная плата и плата индикации и управления.
Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газоанализатор Гелиос-СВ имеет световую и звуковую сигнализацию.
газоанализатор Гелиос-СВ исполнение 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.
На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 - ALARM2, Неисправность - ALARM0. Нагрузка не более 100мА на каждом контакте.
В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.
Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.
При снижении концентрации газа ниже Порога 1 и Порога 2 отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.
Если газоанализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газоанализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).
При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.
Цифровая трёхразрядная матрица показывает концентрацию гелия (He) в %об.д..
При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.
Питание газоанализатора Гелиос-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект газоанализатора Гелиос-СВ.

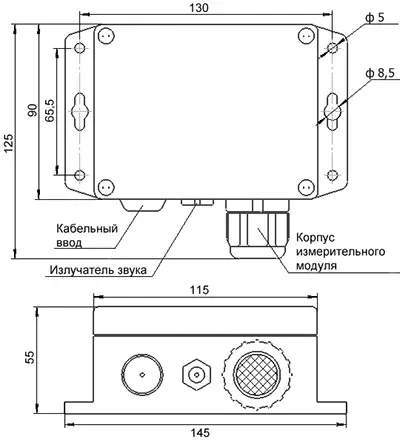

Габаритный чертеж стационарного газоанализатора Гелиос-СВ исполнение 011 серии ИГС-98
Технические характеристики газоанализатора Гелиос-СВ серии ИГС-98 исполнение 011
| Характеристики Гелиос-СВ | Значения |
|---|---|
| Диапазон измерения гелия (He) |
от 1 до 100 % об.д. |
| Пороги срабатывания сигнализации |
по запросу |
| Относительная погрешность измерения в нормальных условиях (н.у.) |
25 % |
| Тип сенсора газоанализатора Гелиос-СВ исполнение 011 |
термокондуктометрический |
| Время срабатывания сигнализации Т (0,9) при нормальных условиях, с, не более |
20 с |
| Индикация газоанализатора |
световая, звуковая, цифровая |
| Выходные сигналы |
токовый выход 4-20 мА |
| Степень пылевлагозащиты газоанализатора Гелиос-СВ исполнение 011 |
IP65 |
| Маркировка взрывозащиты |
1Ex dа ia IIC T4 Gb |
| Электрическое питание |
24 В, с адаптером питания - 220 В |
| Потребляемая мощность (при питании 24 В) |
до 1,5 Вт |
| Габаритные размеры газоанализатора Гелиос-СВ |
145х125х55 мм |
| Масса газоанализатора |
0,35 кг |
| Срок службы сенсорного модуля, не менее |
3 лет |
| Межповерочный интервал |
12 мес |
| Гарантийный срок эксплуатации газоанализатора Гелиос-СВ |
12 мес |
| Условия эксплуатации Гелиос-СВ исполнение 011 серии ИГС-98 | |
| Температура воздуха |
от -30 до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
| Атмосферное давление |
от 84 до 120 кПа |
Комплект поставки газоанализатора Гелиос-СВ исполнение 011 серии ИГС-98:
- Газоанализатор Гелиос-СВ исполнение 011
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
Модификация
Дополнительное оснащение

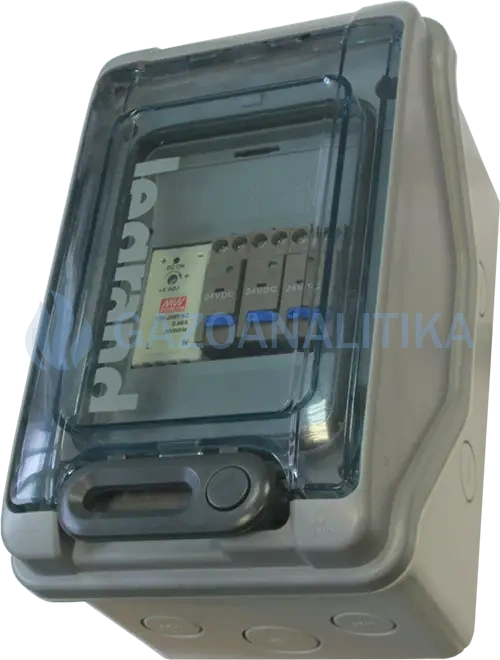

- блок реле - 1 модуль,
- блок питания 1 модуль.
