Мак-СКВ серии ИГС-98 стационарный шлейфовый газоанализатор оксида углерода (CO)

Стационарный газоанализатор Мак-СКВ предназначен для непрерывного автоматического измерения концентрации оксида углерода (угарного газа, СО), с выдачей светового и звукового сигнала при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле. Газоанализатор Мак-СКВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.

Область применения МАК-СКВ - подземные гаражи и паркинги, котельные, промышленные зоны предприятий, рабочие места, и другие помещения, где наличие угарного газа (СО) представляет угрозу здоровья персонала.

Принцип действия схемы контроля концентраций оксида углерода (СО) газоанализатора Мак-СКВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации угарного газа в атмосфере в электрический сигнал, сила тока которого пропорциональна величине концентрации. Сигнал с сенсора поступает на устройство сигнализации и индикации, выполненное на микроконтроллере и содержащее АЦП и пороговое устройство, обеспечивающее световую и звуковую сигнализацию и включение реле при превышении концентрации выше установленного порога. Устройство индикации с выводом на 3-х разрядный светодиодный индикатор, показывает концентрацию оксида углерода (СО) в мг/м3, при этом световая индикация превышения концентрации производится миганием цифрового индикатора.

При достижении концентрации оксида углерода 1-го (нижнего) порога включаются прерывистая звуковая сигнализация и световая сигнализация (мигание цифрового светодиодного индикатора); при достижении концентрацией 2-го (верхнего) порога увеличивается частота и громкость звуковой сигнализации.

При снижении концентрации оксида углерода (СО) ниже установленного порога:

• звуковая сигнализации выключается;
• реле выключается при концентрации на 3 - 5% (относительные %) ниже порога срабатывания (искусственный гистерезис для надежности срабатывания реле).
• цифровой индикатор переходит в режим непрерывного свечения.

Стационарные газоанализаторы серии ИГС-98 Мак-СКВ предназначены для работы в помещениях. Для шлейфового исполнения приборы подключают к одному шлейфу, рекомендуется последовательное подключение до 14 шт. с возможностью увеличения числа при условии расчета падения напряжения в кабеле шлейфа, по нижепредставленной схеме, через коммутационные коробки по месту установки.

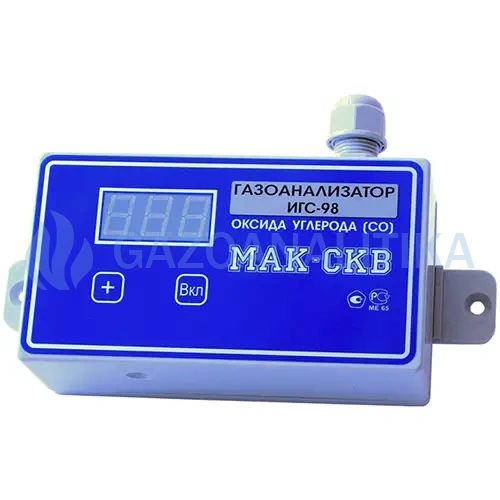

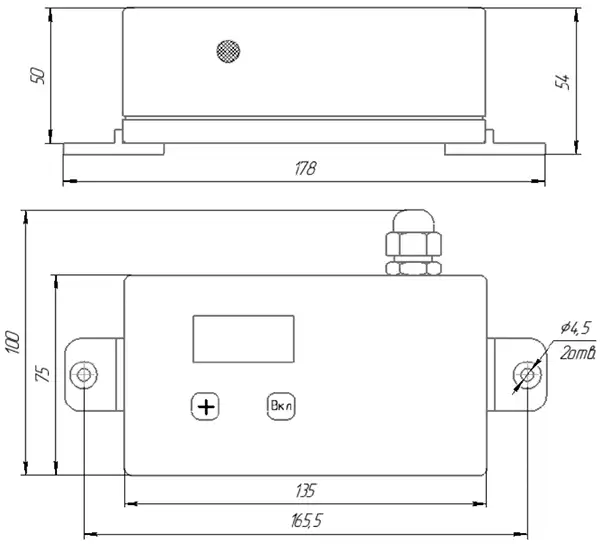

Внешний вид газоанализатора Мак-СКВ серии ИГС-98

Конструктивно газоанализатор Мак-СКВ выполнен в пластмассовом корпусе, который укрепляется на стене с помощью кронштейнов.

На лицевой и боковых панелях газоанализатора шлейфового включения расположены:

• Кнопка включения-выключения прибора (ВКЛ).
• Кнопка управления меню прибора (+).
• Отверстие сирены звуковой сигнализации (при наличии).
• Отверстие газочувствительного сенсора.
• Гермоввод кабеля для подключения к шлейфу.

• Цифровой светодиодный индикатор.

• Кронштейны крепления.

Электрическая схема имеет разъем для программирования с внешнего компьютера, и кнопки управления на передней панели прибора, позволяющие входить в режим калибровки и производить установку нуля и калибровку по поверочной газовой смеси (ПГС).

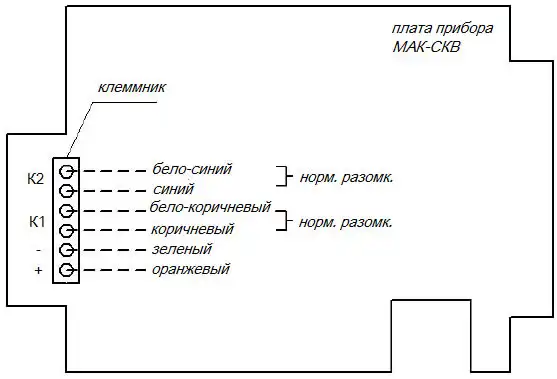

Схема электрических соединений на электронной плате газоанализатора Мак-СКВ шлейфового включения

Газоанализатор МАК-СКВ ФГИМ.413415.010 серии ИГС-98 с цифровой индикацией, для группового подключения (шлейфового) – рекомендуется для подземных гаражей.

Для шлейфового варианта газоанализатора Мак-СКВ провода питания и исполнительных устройств (в поставляемом отрезке кабеля с газоанализатором) присоединяется к проводам шлейфа в распаечной коробке шлейфа в соответствии с маркировкой.

Газоанализаторы Мак-СКВ устанавливают в контролируемом помещении и укрепляют за крепежные кронштейны к вертикальной стене шурупами диаметром 4мм. Кабель автоматики к соответствующим контактам разъема блока реле внутри прибора (приборы поставляются с подключенным кабелем).

Высота установки газоанализаторов МАК-СКВ

Датчики Мак-СКВ для контроля оксид углерода (угарный газ), размещают в рабочей зоне на высоте 1,5 - 1,7 м над уровнем пола или площадки, в местах постоянного или временного пребывания обслуживающего персонала.

Располагать газоанализаторы Мак-СКВ необходимо так, чтобы показания концентрации было четко видно дежурному персоналу. Место размещения должно также позволять осуществлять легкий доступ для ремонта, проверки работоспособности или ежегодной государственной поверки. При выборе места расположения газоанализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют направление естественных потоков в помещении и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки со скоростью более 0,1 м/с соберут воздух с примесями в место выхода вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха - угарному газу, азоту и кислороду. Термин «защищаемая» площадь трудно подходит к точечным газовым датчикам, и было бы вернее говорить о защищаемом объеме. По немногочисленным и часто противоречивым нормативным документам с учетом здравого смысла и опыта работы газоанализаторов в подземных гаражах можно предложить схему установки в расчете 1 датчик СО на 200 м2 с обязательной установкой дополнительно одного датчика в помещении охраны. Обязательна установка на въезде и напротив дверей входа в подземный гараж. Остальные датчики устанавливают в шахматном порядке на опорных колоннах вдоль проездов движения машин и людей. газоанализаторы Мак-СКВ используют не только для оповещения людей о превышении концентрации, но и для включения дополнительной вентиляции. Для этой схемы использования надо использовать вентиляцию, работающую в двух режимах: дежурном и аварийном. Аварийный режим включается от сигнала газоанализатора.
