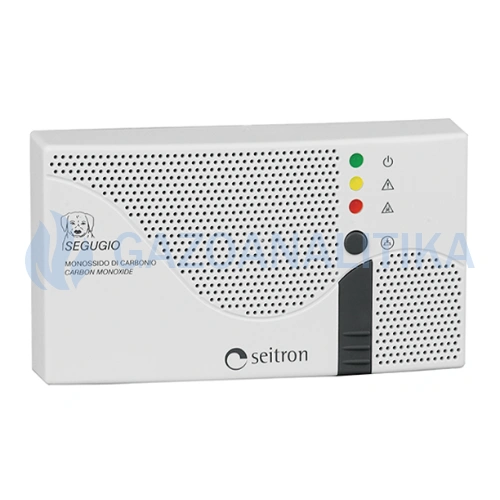

Сигнализатор RGDGPLМР1 Seitron (Сейтрон) предназначен для определения утечек пропана (С3Н8).
RGDGPLМР1 Seitron (Сейтрон) снабжен системой автодиагностики. Мигающий желтый индикатор на лицевой панели (аварийная сигнализация) информирует о неисправности чувствительного элемента.
Проверка работы выходных реле, индикации и звуковой сигнализации прибора RGDGPLMP1 осуществляется нажатием (не менее 5 с) контрольной кнопки на лицевой панели. Для контроля загазованности пропаном в двух точках датчик загазованности RGDGPLMP1 Seitron имеет возможность подключения к нему одного внешнего сенсора SGA GPL.

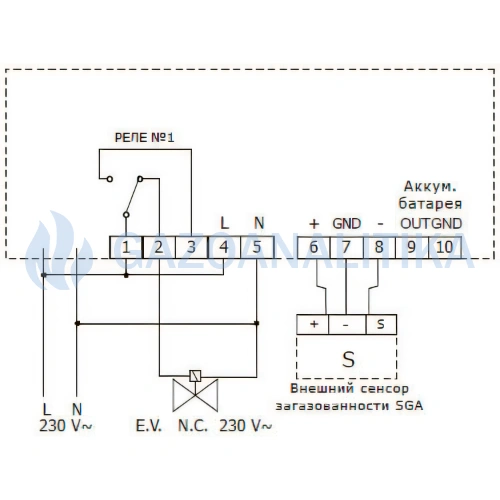

В выключенном состоянии сигнализатора загазованности RGDGPLMP1 контакты 1 и 3 замкнуты. При подаче напряжения срабатывает встроенное реле и замыкаются контакты 1 и 2. Каждые 15 секунд детектор измеряет концентрацию пропана в воздухе. При достижении уровня 5-20 % от объема нижней границы взрывоопасной концентрации, зажигается красный индикатор на лицевой панели сигнализатора. Если превышение допустимой концентрации длится более 15 секунд, включается звуковой сигнал, срабатывает внутреннее выходное реле, к которому могут быть подключены дополнительное сигнализирующее устройство и защитное оборудование. После падения концентрации ниже аварийного уровня контакты реле возвращаются в исходное положение (контакты 1 и 2). Если при работе сигнализатора RGDGPLMP1 Seitron исчезает напряжение питания, реле срабатывает как при аварии (замыкаются контакты 1 и 3).
Сигнализатор Cейтрон RGDGPLMP1 следует устанавливать в нижней части помещения, под местами возможной утечки в местах удобных для обслуживания.
Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м2 для горючих газов (метан), но не менее 1-го датчика на помещение.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ с сенсором SGAGPL - 30 м.
Марка кабеля - экранированный кабель сечением не менее 0,75 мм2.
Технические характеристики сигнализатора RGDGPLМР1 Seitron (Сейтрон)
| Характеристики сигнализатора RGDGPLМР1 Seitron (Сейтрон) | Значения |
|---|---|
| Напряжение питания | 230 В±10% 50 Гц |
| Потребляемая мощность | 3 ВА |
| Выходные сигналы Сейтрон RGDGPLМР1 | реле, 6(2)А / 250В |
|
Световая сигнализация сигнализатора Сейтрон (Seitron) : - зеленый светодиод - желтый светодиод - красный светодиод |
рабочее состояние неисправность тревога |
| Звуковая тревога | 85дБ |
| Чувствительность | 10±5 %НКПР (20±8 %НКПР под заказ) |
| Степень защиты корпуса сигнализатора Seitron | IP42 |
| Габаритные размеры сигнализатора RGDGPLМР1 | 148х84х40 мм |
| Масса сигнализатора RGDGPLМР1 Seitron (Сейтрон) | 0,3 кг |
| Условия эксплуатации сигнализатора RGDGPLМР1 Seitron (Сейтрон) | |
| Температура окружающей среды | от 0°С до +50°С |
| Относительная влажность воздуха | от 30% до 85% (без конденсатора) |
Модификация
Дополнительное оснащение
Каждые 15 сек. внешний сенсор измеряет концентрацию пропана в воздухе. При достижении уровня 5..20% от объема нижней границы взрывоопасной концентрации (НКПР) сенсор срабатывает и выдает сигнал низкого напряжения на базовый прибор. На передней панели внешнего сенсора расположены 3 светодиода (световая сигнализация). Сенсор загазованности SGAGPL устанавливается под местами возможной утечки газа, в местах удобных для обслуживания, на высоте 30-40 см от пола. Чтобы продлить срок службы чувствительного элемента, прибор необходимо устанавливать в местах, где температура окружающего воздуха не превышает 50°С.
Технические характеристики сирены SGAGPL:
Порог срабатывания: 20 % НКПР
Напряжение питания: -6В ... -12В
Потребляемый ток: 1W
Выход: сигнал напряжения
Световые сигналы:
- зеленый светодиод - работа
- красный светодиод - тревога
- желтый светодиод - отказ
Чувствительность: 20±8% НКПР
Срок службы чувствительного элемента: 5 лет
Рабочая температура: от 0°С до 50°С
Влажность: 20% - 80% (без конденсата)
Степень пылевлагозащиты: IP30
Материал корпуса: ABS V0 (огнеупорный)
Габаритные размеры сирены, мм: 90х65х30
Масса, кг: ~ 0,170
