Блок управления RYM03M Seitron (Сейтрон) с датчиками типа SGY, SY предназначен для совместной работы с датчиками измерения довзрывоопасных концентраций метана (CH4) или сжиженного газа (i-C4H10) и объемной доли оксида углерода (CO) в воздухе, а также для сигнализации о превышении предельно-допустимых концентраций оксида углерода и довзрывоопасных концентраций метана в воздухе.
Область применения контроллера RYM03M Seitron (Сейтрон) с датчиками типа SGY, SY - помещения котельных различной мощности, а также во взрывобезопасных зонах других производственных, административных и жилых помещений.

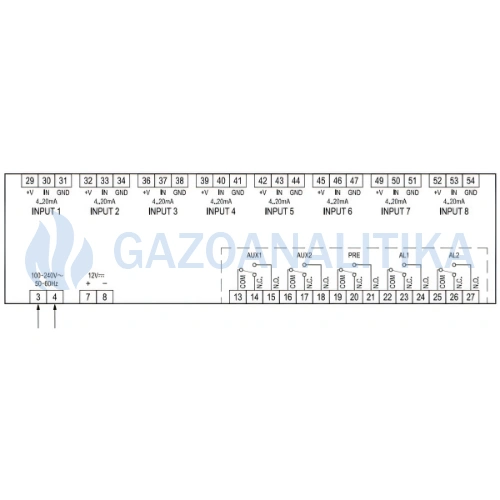

Блок питания и сигнализации RYM03M является микропроцессорным устройством с ЖК-дисплеем и может устанавливаться на din-рейку. К прибору могут быть подключены от 1-8 внешних датчика с выходным сигналом 4...20мА типа SY, SGY.

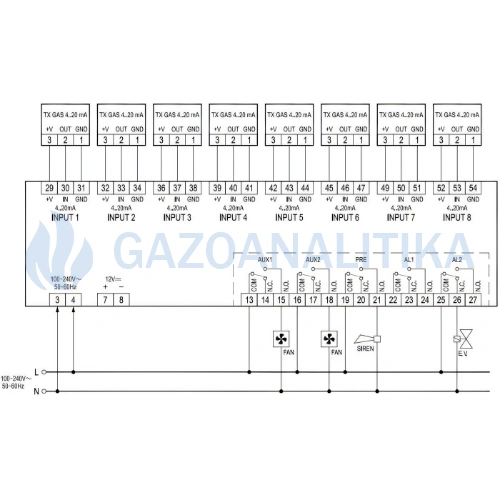

В помещениях котельных средней мощности можно применять систему контроля загазованности в составе: блок управления RYM03M, внешние датчики на угарный и природный газы серии SY совместно с нормально-закрытым клапаном ручного или автоматического взвода. На пульте диспетчера можно использовать световую и звуковую сигнализацию для СО и СН4.
В зависимости от поставленной задачи, логику работы вспомогательных реле AUX1 и AUX2 можно запрограммировать для управления системой вытяжной вентиляции, включения светового/звукового оповещения или использовать в системе удаленной диспетчеризации.
Примечание: Система контроля загазованности может переходить в нормальный режим работы автоматически или вручную в зависимости от настроек в блоке управления Seitron RYM03M.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ с внешними датчиками - 500 м
Марка кабеля: медный 3-х жильный кабель с сечением 2,5 мм2.
Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м2 для горючих газов (метан, пропан-бутан), 1 датчик на 200 м2 для токсичных газов (оксид углерода), но не менее 1-го датчика на помещение.
Возможные внешние датчики для контроллера Seitron RYK01M и их технические характеристики
| Фото | Модель, характеристики |
|---|---|
 |
SYMN2xB00ySE Seitron (Сейтрон) датчик на метан (CH4)
SYGN2xB00ySE Seitron (Сейтрон) датчик на сжиженный газ (i-C4H10) Технические особенности и преимущества: токовый выходной сигнал 4...20mA;цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0-50% НКПР; срок службы чувствительного элемента не менее 5 лет; современный европейский дизайн. Технические характеристики: Напряжение питания: 12..24Vdc ±10%Потребляемая мощность: 2,3 Вт максимум Срок службы прибора не менее: 10 лет Степень защиты: IP 65 Рабочая температура: -10°С..40°С Порог срабатывания: 0-50% НКПР Габаритные размеры: 98х98х54мм (дл., выс., шир.) Масса: 380гр. |
 |
SGYME0V4ND 01SE Seitron (Сейтрон) датчик на CH4 взрывозащищенный Внешний сенсор загазованности по природному газу СН4 Технические особенности и преимущества: взрывозащитный металлический корпус 1Ex d IIC T6 Gb; токовый выходной сигнал 4...20mA; цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0...50% НКПР; срок службы чувствительного элемента не менее 5 лет; стабильная работа с различными контроллерами по сигналу 4...20mA. Напряжение питания: 12..24Vdc ±10% Потребляемый ток: 4 Вт максимум Тип датчика: каталитический принцип действия Срок службы прибора не менее: 10 лет Степень защиты: IP 65 Рабочая температура: -10°С..40°С Порог срабатывания: настраиваемый 0...50% НКПР Габаритные размеры: 98х98х54мм (дл., выс., шир.) Масса: 500гр. |
 |
SYСN2xB00ySE Seitron (Сейтрон) датчик на CO Внешний сенсор загазованности по угарному газу (CO) Технические особенности и преимущества: токовый выходной сигнал 4...20mA;цифровой выходной сигнал RS-485 (ModBUS); высокая степень защиты IP 65; настраиваемый порог срабатывания 0…500ppm; срок службы чувствительного элемента не менее 5 лет; современный европейский дизайн. Технические характеристики:
Напряжение питания: 12..24Vdc ±10% |
Технические характеристики блока сигнализации и питания RYM03M Seitron (Сейтрон)
| Характеристики RYM03M | Значения |
|---|---|
| Напряжение питания | 230В/12-24В +/-10% |
| Потребляемая мощность | не более 10 ВА |
|
Выходы блок управления RYM03M: - реле тревоги - вспомогательное реле |
3х5A @ 250В~ (SPDT) 2х5A @ 250В~ (SPDT) |
|
Расстояние до датчика (сечение - длина) : - 3-х жильный кабель с сечением 2,50мм2 |
500м |
|
Тип внешних датчиков, совместно работающих с контролеером RYM03M: - природный газ (СН4), - сжиженный газ, пропан-бутан (i-C4H10) - оксид углерода (СО) |
SGYME0V4NC, SGYME0V4ND, SYMN SYGN SGYCO0V4NC, SYCN |
|
Диапазон измерения: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
|
Пороги предварительной и основной тревоги настраиваемые: - метан (СН4), пропан-бутан (i-C4H10) - угарный газ (СО) |
0% ... 100% НКПР 0 ... 999 ppm |
|
Обозначение сигналов: - зеленый сигнал, - желтый мигающий, - красный сигнал, - красный мигающий |
нормальная работа неисправность сенсора, неисправность линии основная тревога предварительная тревога |
| Степень защиты контроллера RYM03M | IP20 |
| Температура хранения блока индикации | от -10°С до 55°С |
| Габаритные размеры блока индикации сигнализатора | 158х90х71мм |
| Масса блока управленияRYM03M не более | 0,9 кг |
| Срок службы контроллера RYM03M | не менее 10 лет |
| Условия эксплуатации блока контроля и управления RYM03M | |
| Температура окружающей среды | от 5°С до 55°С |
| Относительная влажность воздуха | от 20% до 90% (при темп. 25°С) без конденсата |
| Атмосферное давление | от 84 до 106,7 кПа |
