Стационарные общепромышленные газоанализаторы Хоббит-Т исполнение И22 предназначены для:
- измерения содержания токсичных газов (оксид углерода CO, сероводород H2S, диоксид серы SO2, хлор Cl2, фтористый водород HF, аммиак NH3);
- измерения содержания кислорода O2;
- измерения содержания диоксида углерода CO2;
- измерения содержания горючих газов (водорода Н2) или суммы горючих газов, приведенной к метану CH4 (или пропану C3H8, гексану C6H14, водороду H2);
- сигнализации о выходе содержания определяемых газов в контролируемой рабочей зоне за допустимые пределы;
- обеспечения требований безопасности и использования в противоаварийных системах защиты в соответствии с ПБ 09-540-03 (Разрешение Ростехнадзора РФ № РРС 00-38055 на применение от 12.04.2010) при работах в производственных помещениях, колодцах, подвалах, подземных коммуникациях: туннелях канализации, туннелях связи - и на других объектах, где возможно опасное изменение состава воздуха рабочей зоны.

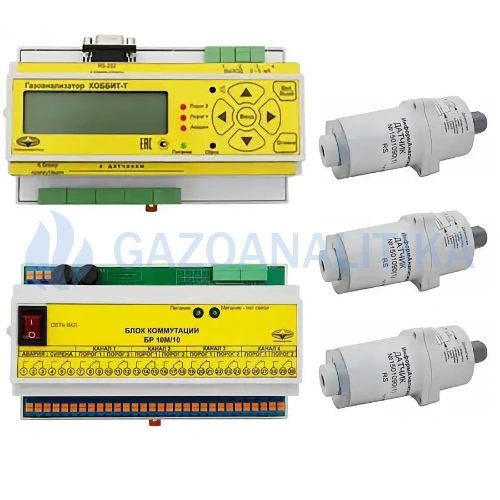

Состав общепромышленного стационарного газоанализатора Хоббит-Т исполнение И22
| Наименование | Внешний вид |
|---|---|
|

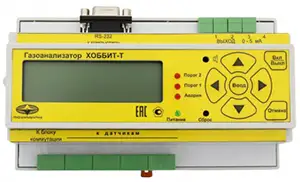

Блок индикации газоанализатора Хоббит-Т исполнение И22 Выполняет следующие функции для разных модификаций:
Количество каналов измерения - до 4-х. |
 |
|
Блок датчика газоанализатора Хоббит-Т Предназначен для преобразования концентрации измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоке датчика размещен сенсор со схемой усилителя и контроллер, обеспечивающий аналогово-цифровое преобразование сигнала усилителя и передачу по линии связи с блоком индикации. Для контроля в нескольких точках и/или измерения различных газов требуется соответствующее число блоков датчиков. Количество датчиков зависит от числа каналов измерения. |
 |
|

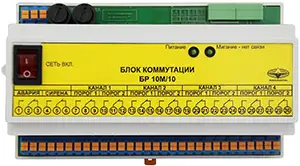

Блок коммутации газоанализатора Хоббит-Т Предназначен для управления внешними исполнительными устройствами, например, пускателями моторов приточной и вытяжной вентиляции, включаемой при достижении установленного нормами порога загазованности. Для управления ИУ, в блоке коммутации используются реле, "сухие" контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В. Для каждого ИУ на клеммной колодке имеются три контакта: нормально разомкнутый контакт, переключаемый контакт и нормально замкнутый контакт. На блоке коммутации расположены выходы управления двумя ИУ, общими для всех каналов газоанализатора:
|
 |
|
Межблочные кабели Блоки газоанализатора Хоббит-Т соединяются четырехпроводными кабелями с площадью сечения медного провода не менее 0,75 мм2. Рекомендуется использовать кабели марки " LIYY 4x0,75" или "ПВС 4х0,75". Длина кабеля между датчиком и блоком индикации: до 1200 м. |
Принцип действия общепромышленного газоанализатора Хоббит-Т исполнение И22 основан на измерении токов электрохимических, термокаталитических (при измерении содержания суммы горючих газов) или оптических (при измерении содержания диоксида углерода) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.
Для подключения к компьютеру в газоанализаторах Хоббит-Т в общепромышленном исполнении установлен разъем RS-485 (по заказу RS-232). В блоке индикации газоанализатора для каждого канала устанавливается токовый выход 0-5 мА (по заказу 4-20 мА), предназначенный для подключения регистрирующей аппаратуры.
Комплектация блоками реле - 1 реле для каждого порога каждого канала (датчика).
Газоанализатор Хоббит-Т И22 в общепромышленном исполнении обеспечивает раздельную для каждого канала измерения светодиодную сигнализацию неисправности канала измерения, дублируемую встроенным звуковым сигналом.
Газоанализатор Хоббит-Т И22 в общепромышленном исполнении выполняется в двух видах комплектации (или их комбинации):

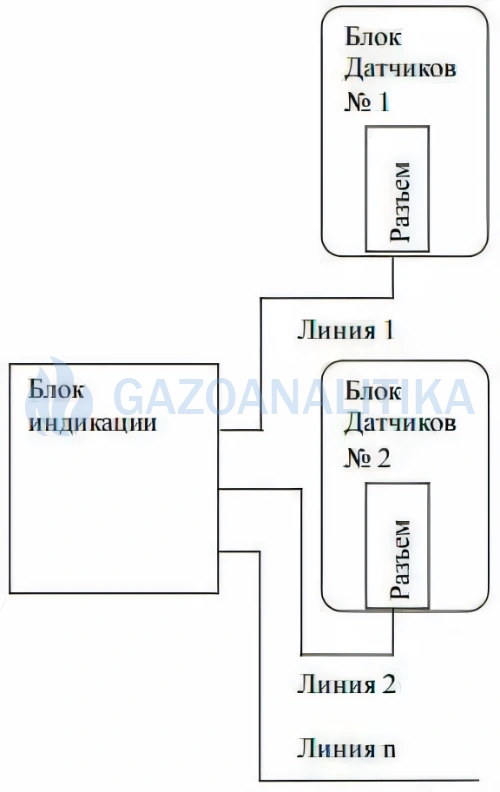

- "Звезда" - допускает соединение блоков датчиков только "звездой"; нагрузочный резистор встроен в блок датчиков;

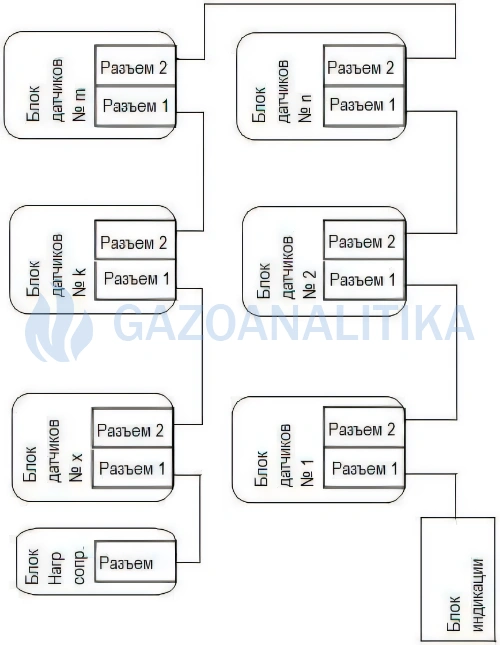

- "Гирлянда" - допускает соединение блоков датчиков как "звездой", так и "гирляндой"; нагрузочный резистор устанавливается отдельно, например, в монтажной коробке.
При количестве датчиков больше 4х рекомендуется применять соединение датчиков "гирлянда" или "звезда-гирлянда".

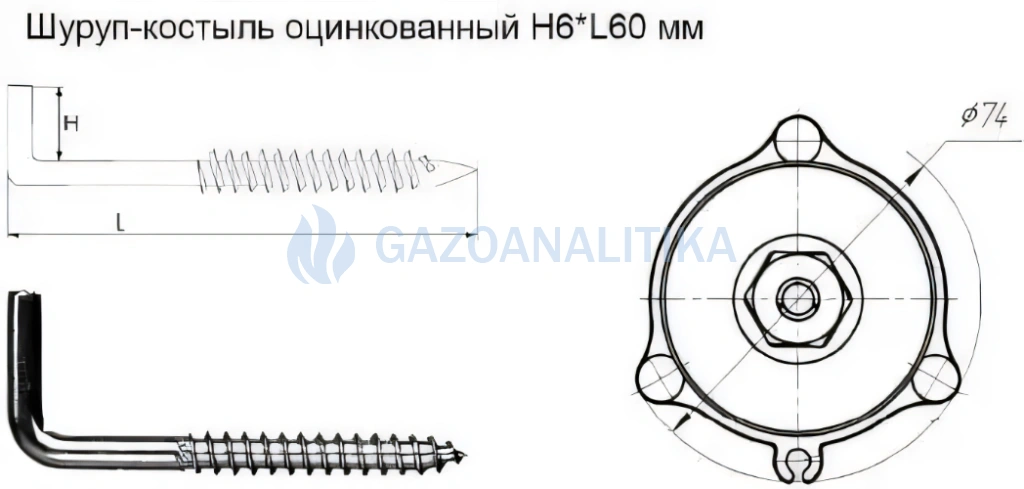

Для крепления датчиков газоанализатора Хоббит-Т общепромышленного исполнения на вертикальной поверхности применяется шуруп-костыль оцинкованный H6 х L60 мм. Датчик газоанализатора Хоббит-Т общепромышленного исполнения крепится на указаном шурупе с помощью проушины, расположенной на верхней части корпуса (крышки).
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1200 м.
Метрологические характеристики стационарного газоанализатора Хоббит-Т исполнение И22
| Определяемый компонент | Шкала |
Диапазон измерений (показаний) |
Пороги 1 и 2 и 3* |
|---|---|---|---|
| Оксид углерода (СО) | мг/м3 | 20 - 120 (0 - 150) | 20 и 100 |
| Сероводород (H2S) | мг/м3 | 5 - 30 (0 - 36) | 10 |
| Диоксид серы (SO2) | мг/м3 | 10 - 100 (0 - 120) | 10 и 100 |
| Хлор (Cl2) | мг/м3 | 1 - 25 (0 - 30) | 1 и 20 |
| Фтористый водород (HF) | мг/м3 | 0,5 - 3,0 (0 - 3,5) | 0,5 и 2,5 |
| Аммиак (NH3) | мг/м3 | 20 - 600 (0 - 700) | 20 и 60 и 500 |
| Диоксид углерода (СО2) | об.% | 0,1 - 5,0 (0 - 6) | 0,5 |
| Кислород (О2) | об.% | 0 - 30 (0 - 36) | 18 (понижение) и 23 (повышение) |
| Водород (Н2) | об.% | 0,2 - 2,0 (0 - 2,55) | 0,4 и 0,8 |
| Сумма горючих газов, с градуировкой по: | 10 и 20 %НПКР | ||
| водороду (Н2) | об.% | 0,2 - 2,0 (0 - 2,55) | 0,4 и 0,8 |
| метану (СН4) | об.% | 0,22 - 2,20 (0 - 2,55) | 0,44 и 0,88 |
| пропану (С3Н8) | об.% | 0,09 - 0,85 (0 - 1,0) | 0,17 и 0,34 |
| гексану (С6Н14) | мг/л | 1,8 - 17,5 (0 - 25,5) | 3,5 и 7,0 |
* - в стационарных газоанализаторах Хоббит-Т в общепромышленом исполнении 1-й порог обязателен и ВСЕГДА стандартный, 2-й и 3-й пороги могут быть изменены (добавлены) и установлены по заказу клиента в пределах диапазона измерения.
Технические характеристики стационарного газоанализатора Хоббит-Т И22
| Характеристики | Значения |
|---|---|
| Способ отбора пробы | диффузионный |
| Типы применяемых сенсоров |
- электрохимические (О2, СО, NH3, Cl2, H2S, SО2, HF) - термокаталитические (СН4, С3Н8, С6Н14, Н2) - оптические (СO2, СН4) |
|
Предел основной погрешности газоанализатора Хоббит-Т И22: - для каналов измерения кислорода О2, - для остальных каналов |
±(0,05 C + 0,2) % об. +25 % где С- действительная концентрация О2, % об. |
| Предел допускаемой вариации показаний газоанализатора в долях от предела основной погрешности не превышает | 0,5 |
| Время прогрева газоанализатора газоанализатора Хоббит-Т И22, не более | 15 мин |
|
Время установления показаний по уровню 0.9, не более: - горючие газы и кислород, - хлор, - фтористый водород, - остальные токсичные газы |
20 с 30 с 300 с 90 с |
| Потребляемая мощность блоками датчиков | 10 ВА на канал измерения |
| Напряжение питания газоанализатора Хоббит-Т И22 | от сети 220В, возможно 24В (под заказ) |
|
Степень пылевлагозащиты: - блок индикации, - блок коммутации, - блок датчиков |
IP50 IP50 IP54 (по запросу IP65) |
|
Выходные сигналы: - управление внешними устройствами - цифровой выход - аналоговый выход |
"сухие" контакты реле, нагрузочная способность 220В 2А; RS-485(по умолчанию) или RS-232 (под заказ) по протоколу Xobbit / Xobbit_new/ Modbus RTU; 0-5 мА (по умолчанию) или 4-20 мА, общий "+" (общий "-" по запросу) |
|
Габаритные размеры, не более: - блок датчиков, - блок индикации с креплением на DIN-рейку - блок коммутации |
50х50х165 мм 156x86x58 мм 156x86x58 мм |
|
Масса газоанализатора Хоббит-Т И22, не более: - блок датчиков, - блок индикации с крепление на DIN-рейку, - блок коммутации |
0,3 кг 0,3 кг 0,7 кг |
| Средний срок службы | 10 лет |
| Гарантийный срок газоанализатора Хоббит-Т И22 | 12 мес |
| Межповерочный интервал | 12 мес |
| Условия эксплуатации стационарного газоанализатора Хоббит-Т И22 | |
|
Температурный диапазон: - для блока датчика, кроме каналов HF, - для блока датчика на HF, - для блока индикации |
от -40 до +50°С от -10 до +50°С от -20 до +50°С |
| Атмосферное давление |
от 84 до 106,7 кПа |
| Относительная влажность воздуха |
95% при 30°С |
Комплект поставки стационарного газоанализатора Хоббит-Т И22, общепромышленное исполнение:
- Блок датчика 1)
- Блок индикации
- Блок коммутации 2)
- Комплект разъемов (2шт.) для изготовления кабеля №1 4)
- Кабель №2 (длина 1,6м) 5)
- Ответная часть к разъему "Ток. вых."
- Блок нагрузочных сопротивлений 2)
- Руководство по эксплуатации
- Приложение к Руководству по эксплуатации "Методика поверки" 6)
Дополнительно, по специальному заказу к газоанализатору Хоббит-Т И22 поставляются:
- Кабель №1 (блок индикации - датчик)3)
- Адаптер для поверки газоанализатора Хоббит-Т
Примечания:
1) Блок датчика комплектуется чувствительными элементами в соответствии с контролируемыми компонентами.2) Количество блоков согласуется при заказе. Требуется для комплектации "Гирлянда".
3) Если в заказе не оговорено иное, то поставляются кабели №1 длиной 1,6м. Количество кабелей равно числу каналов газоанализатора.
4) Поставляются вместо кабеля №1 по запросу потребителя.
5) Количество кабелей равно числу блоков коммутации.
6) Поставляется по запросу.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1200 м.
ВНИМАНИЕ: кабель "блок индикации - датчик" не входит в комплект стандартной поставки.
Марка кабеля - четырехпроводной кабель с площадью сечения медного провода не менее 0,75 мм2, рекомендуется использовать кабели марки " LIYY 4x0,75" или "ПВС 4х0,75".
Модификация
Хоббит-Т-2C3H8-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками пропана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
47 299.40 ₽
Хоббит-Т-2C6H14-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками гексана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
47 299.40 ₽
Хоббит-Т-2CH4-2CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор, общепромышленное исполнение, RS-485, 0-5 мА, звезда
72 260.60 ₽
Хоббит-Т-2CH4-CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор, общепромышленное исполнение, RS-485, 0-5 мА, звезда
54 924.40 ₽
Хоббит-Т-2CH4-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками метана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
37 588.20 ₽
Хоббит-Т-2Cl2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками хлора, общепромышленное исполнение, RS-485, 0-5 мА, звезда
59 133.40 ₽
Хоббит-Т-2CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками оксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
46 555.20 ₽
Хоббит-Т-2CO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками диоксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
111 190.80 ₽
Хоббит-Т-2H2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками водорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
47 299.40 ₽
Хоббит-Т-2H2S-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками сероводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
61 195.20 ₽
Хоббит-Т-2HF-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками фтороводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
120 926.40 ₽
Хоббит-Т-2NH3-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками аммиака, общепромышленное исполнение, RS-485, 0-5 мА, звезда
65 562.80 ₽
Хоббит-Т-2O2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками кислорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
63 183.80 ₽
Хоббит-Т-2SO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 2 датчиками диоксида серы, общепромышленное исполнение, RS-485, 0-5 мА, звезда
63 183.80 ₽
Хоббит-Т-3C3H8-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками пропана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
64 647.80 ₽
Хоббит-Т-3C6H14-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками гексана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
64 647.80 ₽
Хоббит-Т-3CH4-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками метана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
50 422.60 ₽
Хоббит-Т-3Cl2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками хлора, общепромышленное исполнение, RS-485, 0-5 мА, звезда
77 250.40 ₽
Хоббит-Т-3CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками оксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
63 891.40 ₽
Хоббит-Т-3CO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками диоксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
156 001.40 ₽
Хоббит-Т-3H2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками водорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
64 647.80 ₽
Хоббит-Т-3H2S-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками сероводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
80 373.60 ₽
Хоббит-Т-3HF-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками фтороводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
170 336.40 ₽
Хоббит-Т-3NH3-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками аммиака, общепромышленное исполнение, RS-485, 0-5 мА, звезда
90 609.40 ₽
Хоббит-Т-3O2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками кислорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
83 021 ₽
Хоббит-Т-3SO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 3 датчиками диоксида серы, общепромышленное исполнение, RS-485, 0-5 мА, звезда
83 021 ₽
Хоббит-Т-4C3H8-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками пропана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
81 996.20 ₽
Хоббит-Т-4C6H14-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками гексана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
81 996.20 ₽
Хоббит-Т-4CH4-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками метана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
63 257 ₽
Хоббит-Т-4Cl2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками хлора, общепромышленное исполнение, RS-485, 0-5 мА, звезда
95 367.40 ₽
Хоббит-Т-4CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками оксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
81 227.60 ₽
Хоббит-Т-4CO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками диоксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
200 812 ₽
Хоббит-Т-4H2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками водорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
81 996.20 ₽
Хоббит-Т-4H2S-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками сероводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
99 552 ₽
Хоббит-Т-4HF-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками фтороводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
219 746.40 ₽
Хоббит-Т-4NH3-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками аммиака, общепромышленное исполнение, RS-485, 0-5 мА, звезда
112 020.40 ₽
Хоббит-Т-4O2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками кислорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
102 858.20 ₽
Хоббит-Т-4SO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 4 датчиками диоксида серы, общепромышленное исполнение, RS-485, 0-5 мА, звезда
102 858.20 ₽
Хоббит-Т-C3H8-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком пропана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
29 951 ₽
Хоббит-Т-C6H14-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком гексана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
29 951 ₽
Хоббит-Т-CH4-CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор, общепромышленное исполнение, RS-485, 0-5 мА, звезда
42 090 ₽
Хоббит-Т-CH4-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком метана, общепромышленное исполнение, RS-485, 0-5 мА, звезда
24 753.80 ₽
Хоббит-Т-Cl2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком хлора, общепромышленное исполнение, RS-485, 0-5 мА, звезда
42 834.20 ₽
Хоббит-Т-CO-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком оксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
29 219 ₽
Хоббит-Т-CO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком диоксида углерода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
66 380.20 ₽
Хоббит-Т-H2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком водорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
29 951 ₽
Хоббит-Т-H2S-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком сероводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
43 932.20 ₽
Хоббит-Т-HF-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком фтороводорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
71 516.40 ₽
Хоббит-Т-NH3-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком аммиака, общепромышленное исполнение, RS-485, 0-5 мА, звезда
46 299 ₽
Хоббит-Т-O2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком кислорода, общепромышленное исполнение, RS-485, 0-5 мА, звезда
45 335.20 ₽
Хоббит-Т-SO2-И22(з)-/54/50-Д2Т1Ц2-С111~220 стационарный газоанализатор с 1 датчиком диоксида серы, общепромышленное исполнение, RS-485, 0-5 мА, звезда
43 346.60 ₽
Дополнительное оснащение
Адаптер для поверки стационарного газоанализатора Хоббит-Т общепромышленного исполнения
1 586 ₽
Пылевлагозащита IP65 одного датчика
По запросу
Запасные части, инструменты и принадлежности
Тестовый кабель для общепромышленного исполнения стационарного газоанализатора Хоббит-Т, 1,2 м
390.40 ₽
