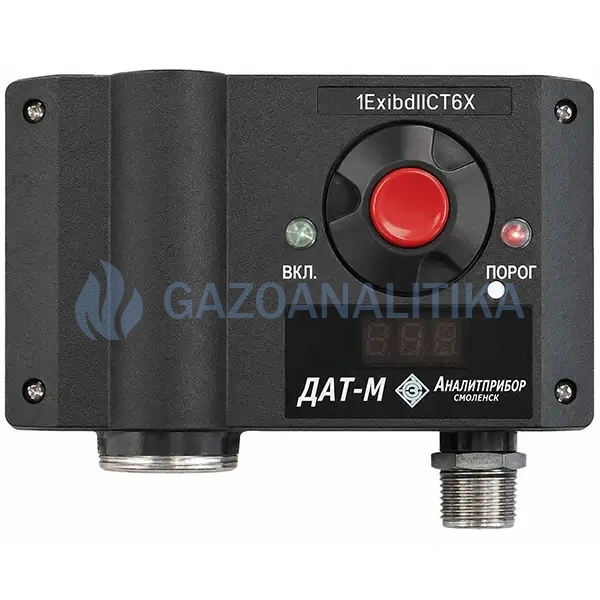

Датчики-сигнализаторы термохимические ДАТ-М-01 предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны помещений и открытых площадок и выдачи световой сигнализации о превышении установленных пороговых значений.
Область применения датчиков-сигнализаторов ДАТ-М-01 - контроль воздуха рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе в составе системы СКАПО ИБЯЛ.424355.002 ТУ и совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ при выполнении работ по обеспечению безопасных условий и охране труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного произ- водственного объекта.
Тип сигнализаторов - стационарный, автоматический, одноканальный.
Режим работы датчиков ДАТ-М-01 - непрерывный.
Принцип действия сигнализаторов - термохимический.
Рабочее положение датчиков ДАТ-М-01 - вертикальное.
Способ забора пробы датчика ДАТ-М-01 - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например эжектора.
Датчики-сигнализаторы ДАТ-М-01 обеспечивают выполнение следующих функций:
- выдачу токового сигнала, пропорционального содержанию горючих газов и паров;
- выдачу непрерывной световой сигнализации зеленого цвета, свидетельствующей о наличии питающего напряжения;
- выдачу прерывистой световой сигнализации красного цвета, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 1;
- выдачу непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 2;
- вывод измеренного значения содержания горючих газов и паров на встроенный цифровой индикатор.
При размещении сигнализаторов ДАТ-М-01 во взрывоопасных зонах, в соответствии с маркировкой взрывозащиты, они могут использоваться совместно со следующим электрооборудованием:
- с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ (взрывозащищенные исполнения с маркировкой взрывозащиты «[Exib]IIB», « [Exib]IIC»);
- с пультом контроля ИБЯЛ.422411.005 ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного сигнала постоянного тока сигнализаторов на месте их установки во взрывоопасной зоне;
- в составе системы СКАПО ИБЯЛ.424355.002 ТУ;
- с блоком местной сигнализации (БМС) ИБЯЛ.411531.005 (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи световой и звуковой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания.
Сигнализаторы ДАТ-М-01 также могут работать с другими блоками питания и сигнализации и контроллерами сбора данных во взрывозащищенном исполнении, обеспечивающими параметры питания и искробезопасных цепей согласно требованиям настоящего руководства.
Допустимые комбинации приборов при питании сигнализаторов ДАТ-М-01 от блоков БПС-21М ИБЯЛ.411111.042, БПС-21М3 ИБЯЛ.411111.047 и БРС ИБЯЛ.411111.036:
- БПС-21М с искробезопасным барьером
- БПС-21М3-24х16-ib IIB, БПС-21М3-24х16-ib IIB-Р, БПС-21М3-220х16-ib IIB
- БПС-21М3-24х16-ib IIC, БПС-21М3-24х16-ib IIC-Р, БПС-21М3-220х16-ib IIC
- БРС ИБЯЛ.411111.036-01/-02 (взрывозащищенные)
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
- ШВВП 3х0,5; 3х0,75.
- ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
- ШВЛ 3х0,5; 3х0,75.
- ШТЛ 3х0,12 .
- ППВ 3х0,75; 3х1,0; 3х1,5.
- ШВВ 3х0,35.
- РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.
При питании от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи - не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li = 47 мкГн.
Технические характеристики датчиков ДАТ-М-01
| Характеристики | Значения |
|---|---|
| Определяемые газы |
метан, пропан, этан, бутан, изобутан, пентан, циклопентан, гексан, пропилен, метанол, водород, бензин и другие горючие вещества, образующие газо- и паровоздушные смеси, в том числе и сложные углеводороды Полный список газов контролируемых сигнализатором |
| Диапазон измерения по поверочному компоненту | 0 - 50 %НКПР |
|
Диапазон показаний датчика ДАТ-М-01: - по токовому выходу - по цифровому отсчетному устройству |
0 - 60 %НКПР 0 - 100 %НКПР |
| Пороги срабатывания сигнализации (установленные на заводе) |
порог 1 - 7 %НКПР порог 2 - 11 %НКПР тип порогов - регулируемые |
| Поверочный компонент сигнализатора ДАТ-М-01 | метан |
| Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более | ± 5,0 %НКПР |
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, не более - по водороду, пропану, гексану и нефрасу |
± 10 %НКПР |
| Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, не более | 15 с |
| Время прогрева датчиков ДАТ-М-01, не более | 10 мин |
| Время автоматической работы сигнализаторов без технического обслуживания | 6 мес |
| Материал корпуса ДАТ-М-01 | угленаполненный полиамид |
| Индикация сигнализаторов | световая, цифровая |
| Выходные сигналы | токовый выход 4-20 мА |
| Наличие и тип выходного сигнала постоянного тока | общий минус |
| Маркировка взрывозащиты | 1ExibdIIСT6X/1ExibdIIВT6X |
| Степень пылевлагозащиты | IP54 |
| Напряжение питания ДАТ-М-01 | 10-24В |
| Потребляемая мощность | 2,5 Вт |
| Габаритные размеры ДАТ-М-01, не более | 180х60х155 мм |
| Масса датчиков, не более | 1,5 кг |
|
Срок службы, не менее: - для сигнализатора ДАТ-М-01 - для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 - для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 - для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД |
3 года 3 года |
| Межкалибровочный интервал | 6 мес |
| Межповерочный интервал ДАТ-М-01 | 1 год |
|
Гарантийный срок эксплуатации: - датчик-сигнализатор ДАТ-М-01 - термохимический датчик |
18 месяцев 12 месяцев |
| Условия эксплуатации ДАТ-М-01 | |
| Температура окружающей среды | от -40 до 50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность воздуха | от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги |
Примечания: диапазон регулировки значений порогов сигнализации от 5 до 50 % НКПР.
Комплект поставки датчиков ДАТ-М-01:
- датчик-сигнализатор ДАТ-М-01,
- ведомость эксплуатационных документов,
- комплект ЗИП для датчика ДАТ-М-01,
- техническая документация.
Дополнительно к датчикам ДАТ-М-01, за отдельную плату, поставляются:
| Наименование | Внешний вид |
|---|---|
|
ГСО-ПГС (баллоны с поверочными газовыми смесями): - ИБЯЛ.061656.010-61 - воздух кл.1 ГОСТ 17433-80 (4 л); - ИБЯЛ.061656.010-161 - воздух кл.1 ГОСТ 17433-80 (8 л); - ИБЯЛ.061656.010-34.06 - состава СН4-воздух, номинальное содержание объемной доли СН4 - 1,82 %, номер по Госреестру – 10095-2012 (4 л); - ИБЯЛ.061656.010-52 - состава С6Н14-воздух, номинальное содержание объемной доли С6Н14 - 0,475 %, номер по Госреестру – 10463-2014 (4 л); для градуировки, поверки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
 |
|
ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь) для регулирования анализируемой газовой среды и перекрытия газопроводов |
 |
|
ИР ИБЯЛ.418622.003-05 (индикатор расхода) для индикации расхода анализируемой газовой среды |
 |
|
Пульт контроля исполнений ИБЯЛ.422411.005 для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления |
 |
|
БМС ИБЯЛ.411531.005-09 (блок местной сигнализации) для подключения к сигнализаторам ДАТ-М -01, ДАТ-М -02, ДАТ-М -03, ДАТ-М -04 обеспечивают выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания |
 |
|
БПС-21М ИБЯЛ.411111.042 (согласно исполнению) щитовое исполнение для ДАТ-М (ИБЯЛ.413216.044) для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
 |
|
БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАТ-М (ИБЯЛ.413216.044) для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
 |
|
БП-1 (блок пробоотбора) для очистки от механических примесей, снижения влагосодержания, обеспечения расхода анализируемой газовой смеси, контроля и регулирования расхода пробы |
 |
| Трубка ПВХ 4х1,5мм, ТУ6-01-1196-79 | |
| Фильтр ИБЯЛ.061425.007 (для защиты ТХД от вредных веществ) | |
| Колпачок для защиты от ветра ИБЯЛ.305131.033 | |
| Комплект пополнения ИБЯЛ.305659.012 (фильтр для защиты от пыли) | |
|
Термохимический датчик взамен отработавшего свой ресурс: - Комплект чувствительных элементов ИБЯЛ.305649.024 (для ДАТ, ДАТ-М, кроме ДАТ-М-05Г) |
|
