Датчики-газоанализаторы ДАК-CO2 предназначены для непрерывного автоматического измерения объемной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе и во взрывоопасных зонах производственных помещений и наружных установок.
Принцип действия датчика ДАК-CO2 - оптико-абсорбционный.
Тип газоанализаторов ДАК-СО2 - стационарный.
Рабочее положение - вертикальное датчиком вниз.
Способ отбора пробы - в зависимости от заказа, диффузионный или принудительный. Принудительный отбор пробы осуществляется от внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализаторов колпачком ИБЯЛ.305131.050 (поставляется по отдельному заказу).
Датчики-газоанализаторы ДАК-СО2 (в зависимости от модификации) могут использоваться совместно БПС-21М или с системами СКАПО.
Отличительные особенности датчиков-газоанализаторов ДАК-СО2:
- несколько возможных вариантов выбора диапазона измерения по CO2;
- широкий диапазон рабочих температур от -60 до +90 С°;
- применение в условиях Крайнего Севера;
- наличие аналоговых, релейных, цифровых, HART-выходов;
- постоянная диагностика датчика, контроль загрязнения оптики;
- подогрев измерительного элемента, использование защитного фильтра от пыли и влаги;
- установка в газоанализаторах сенсоров собственного российского производства;
- наличие сертификата Российского Морского Регистра Судоходства позволяет использовать датчик на морских платформах, танкерах по перевозке нефти;
- для питания датчиков-газоанализаторов ДАК используются вторичные блоки питания и связи БПС-21М;
- по дополнительному заказу датчики ДАК поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку).

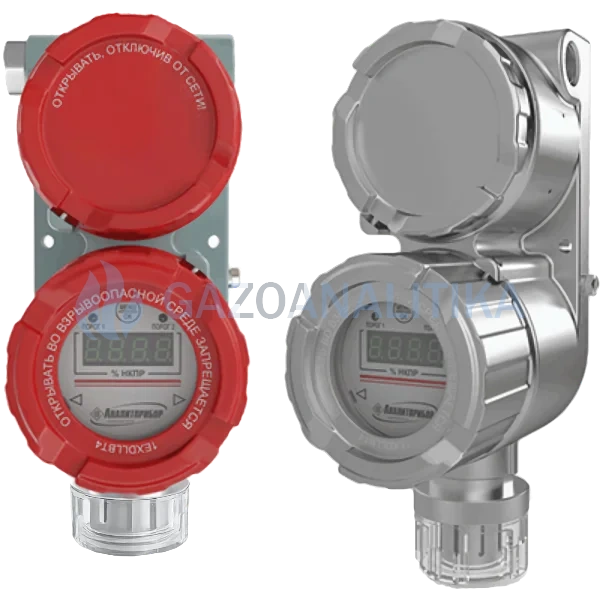

Модификации датчика-газоанализатора ДАК-CO2
| Обозначение | Маркировка взрывозащиты и пыле-влагозащиты | Диапазон рабочей температуры, °С |
Выходные сигналы/ схема подключения |
|---|---|---|---|
| материал корпуса - алюминий | |||
|
ДАК-СО2-026 ИБЯЛ.418414.071-26 Снят с производства. На замену - ДАК-СО2-126 |
1ExdIIBT4 IP66 |
от -40 до +80 |
RS-485, токовые выходы 4-20 мА, "сухие" контакты реле |
|
ДАК-СО2-031 ИБЯЛ.418414.071-31 Снят с производства. На замену - ДАК-СО2-131 |
1Exd[ib]IIСT4X/ 1Exd[ib]IIBT4X IP66 |
RS-485, токовые выходы 4-20 мА |
|
|
ДАК-СО2-035 ИБЯЛ.418414.071-35 Снят с производства. На замену - ДАК-СО2-126 |
1ExdIIBT4 IP66 |
RS-485, HART, токовые выходы 4-20 мА, "сухие" контакты реле |
|
| материал корпуса - алюминий или нержавеющая сталь (на выбор) | |||
| ДАК-CO2-126 ИБЯЛ.418414.071-126 |
1ExdIICT4GbX IP66 / IP68 |
от -60 до +80 |
RS-485, HART, токовые выходы 4-20 мА, "сухие" контакты реле/ возможна и 3х и 4х проводная линия связи |
| ДАК-CO2-131 ИБЯЛ.418414.071-131 |
1ExdibIIСT4GbX/1ExdibIIBT4GbX IP66 / IP68 |
от -40 до +80 |
RS-485, токовые выходы 4-20 мА/ 3х проводная линия связи |
| материал корпуса - нержавеющая сталь | |||
| ДАК-CO2-341 ИБЯЛ.418414.071-341 |
0ExiaIICT6GaX/ 1Exd[iaGa]IICT6GbX IP66 / IP68 |
от -40 до +60 |
4-20 мА, HART/ 2х проводная линия связи |
Примечания:
В газоанализаторах ДАК-CO2-035, -126 одновременно работает только один вид цифрового интерфейса - либо RS-485 , либо HART.
ВНИМАНИЕ: Одновременная работа газоанализатора по каналам связи RS-485 и HART невозможна. При выпуске из производства в газоанализаторе выбран канал связи HART. Изменение типа канала связи согласно п. Б.3.11 (см. ПРИЛОЖЕНИЕ Б в РЭ).
Рекомендуемые источники питания газоанализаторов
ДАК-CO2-126, -131, -341
| Обозначение газоанализаторов | Наименование источников питания | Примечания | |
|---|---|---|---|
|
ДАК-СО2-126 |
1. БПС-21М3 ИБЯЛ.411111.047, -05 2. БПС-21М-М ИБЯЛ.411111.042-04 |
Температура окружающей среды от минус 60 °С до верхней границы диапазона рабочей (предельной) температуры | С прокладкой кабеля в защитной оболочке |
|
1. БПС-21М ИБЯЛ.411111.042-23,..,-34 2. БРС ИБЯЛ.411111.036-03, -04 |
Температура окружающей среды от минус 40 °С до верхней границы диапазона рабочей температуры | ||
|
ДАК-СО2-131 |
1. БПС-21М3 ИБЯЛ.411111.047-01, -02, -06 2. БПС-21М ИБЯЛ.411111.042-06, -09, -12, -15, -18, -21 |
Категория взрывоопасной среды IIВ | |
|
1. БПС-21М3 ИБЯЛ.411111.047-03, -04, -07 2. БПС-21М ИБЯЛ.411111.042, -01, -02, -05, -07, -08, -10, -11, -13, -14, -16, -17, -19, - 20, -22 3. БРС ИБЯЛ.411111.036-01, -02 |
Категория взрывоопасной среды IIC | ||
|
ДАК-СО2-341 |
1. БПС-21М3 ИБЯЛ..411111.047-10, -11, 12 | Категория взрывоопасной среды IIC | |
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
| Марка кабеля | Кол-во жил*, сечение , мм2 | Обозначение газоанализаторов |
|---|---|---|
| Для применения во взрывоопасной зоне | ||
| ГЕРДА-КВ ТУ16.К13-033-2005 | 1х2х0,5; 1х2х0,75; 1х2х1,0 | ИБЯЛ.418414.071-31 |
| ГЕРДА-КВК ТУ16.К13-033-2005 | 2х2х0,5; 2х2х0,75; 2х2х1,0 | ИБЯЛ.418414.071-26 |
| МКЭШВ ТУ16.К13-023-1996 | 1х2х0,5; 1х2х0,75 | ИБЯЛ.418414.071-31 |
| МКЭКШВ ТУ16.К13-023-1996 | 1х2х0,5 | ИБЯЛ.418414.071-31 |
| КВББбШв ТУ3563-004-53972660-2008 | 5х0,75; 7х0,75; 10х0,75 | ИБЯЛ.418414.071-26 |
| Для применения во взрывобезопасной зоне | ||
| МКЭШВ ТУ16.К13-023-1996 | 2х2х0,5; 2х2х0,75 | ИБЯЛ.418414.071-26, -31 |
| ГЕРДА-КВ ТУ16.К13-033-2005 | 2х2х0,5; 2х2х0,75; 2х2х1,0 | ИБЯЛ.418414.071-26, -31 |
| КИПЭВ ТУ16.К99-008-2001 | 2х2х0,6; 4х2х0,6 | ИБЯЛ.418414.071-26, -31 |
Минимальный диаметр кабеля – 6,0 мм, максимальный - 12,0.
Максимально допустимое сечение жилы кабеля (скрутки жил) - 2,5 мм2. Если сечение жилы (скрутки жил) превышает 2,5 мм2, то монтаж выполнять с помощью внешней клеммной колодки.
Омическое сопротивление линии связи - не более 10 ом на жилу.
Метрологические характеристики газоанализаторами ДАК-CO2
| Определяемый компонент | Диапазон измерений* | Пределы основной погрешности | Порог 1 и 2 |
|---|---|---|---|
| Диоксид углерода (СО2) |
0 - 4 % об.д для ДАК-CO2-126, -131 |
± (0,2+0,05×Свх) | 0,5 и 1,0 % об.д. |
|
0 - 10 % об.д для ДАК-CO2-126, -131 |
± 0,5 | 1,25 и 2,5 % об.д. | |
|
0 - 20 % об.д для ДАК-CO2-126, -131 |
± 1,0 | 2,5 и 5,0 % об.д. | |
|
0 - 5 % об.д для ДАК-СО2-341 |
± 0,5 (в диап. от 0 до 1 вкл.) |
0,5 и 1,0 % об.д. |
Примечания:
*- Диапазон измерений газоанализаторов ДАК-СО2 определяется при заказе.
Свх – содержание определяемого компонента.
Диапазон показаний по цифровой индикации и цифровым каналам связи RS-485 или HART (для исполнения ДАК-CO2-035, ДАК-CO2-126).
При выпуске из производства сигнализация «ПОРОГ 1» установлена - не блокирующаяся, сигнализация «ПОРОГ 2» - блокирующаяся. Сигнализации «ПОРОГ 1» и «ПОРОГ 2» установлены на превышение пороговых значений. При необходимости возможно изменить пороги срабатывания сигнализации.
Пороговые значения срабатывания сигнализации «ПОРОГ 1» и «ПОРОГ 2» устанавливаются во всем диапазоне измерений, при этом значение «ПОРОГ1» должно быть меньше значения «ПОРОГ2».
Технические характеристики газоанализаторов ДАК-CO2
| Характеристики ДАК-CO2 | Значения |
|---|---|
| Расход анализируемой пробы при принудительном заборе пробы | 1,0 ± 0,5 дм3/мин |
| Скорость потока пробы при диффузионном заборе пробы | от 0 до 6 м/с |
|
Напряжение питания: - ДАК-CO2-126 - ДАК-CO2-131 - ДАК-CO2-341 |
от 11 до 30 В (12В или 24В) от 11 до 16 В (12В) от 16 до 32 В (24В) |
|
Потребляемая газоанализаторами мощность, не более: - ДАК-CO2 ИБЯЛ.418414.071-131 - ДАК-CO2 ИБЯЛ.418414.071-126 - ДАК-CO2 ИБЯЛ.418414.071-341 |
2,5 Вт 3,5 - 6,0 Вт 0,8 Вт |
|
Габаритные размеры газоанализаторов, не более: |
200х130х300 мм 150х130х270 мм 110х130х270 мм |
|
Масса, не более: |
3-4 кг |
|
Время установления показаний Т0,9 (при повышении содержания) по поверочному компоненту, (с установленным/без пылезащитного колпачка) |
40/20 с |
|
Время прогрева газоанализаторов, не более: - ДАК-CO2-126 (от -60 °С до -40 °С) - ДАК-CO2-126, -131, -341 (от -40 °С до верхней границы рабочих температур) |
60 мин 2 мин |
|
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГСО-ПГС |
12 мес |
| Время восстановления характеристик газоанализаторов после снятия перегрузки, не более | 3 мин |
| Индикация датчиков ДАК-СО2 | цифровая, световая |
| Средняя наработка на отказ газоанализаторов, не менее |
35000 ч 70000 ч (ДАК-341) |
| Срок службы газоанализаторов ДАК-CO2 | 10 лет |
|
Гарантийный срок эксплуатации газоанализаторов |
36 мес |
|
Межповерочный интервал газоанализаторов |
36 мес |
Комплект поставки датчиков ДАК-CO2:
- датчик-газоанализатор ДАК-СO2;
- комплект ЗИП;
- комплект эксплуатационных документов;
- ведомость эксплуатационных документов.
В комплект ЗИП для датчиков ДАК-CO2 ИБЯЛ.418414.071-26, -31, -35 входят:
- прокладка ИБЯЛ.754142.205;
- колпачок поверочный ИБЯЛ.725313.010;
- трубка ПВХ 4х1,5;
- заглушка З-С-ВЭЛ-М20-d В1,5 (только для исполнений ИБЯЛ.418414.071-26, -27, -29, -30, -34 … -38);
- ключ шестигранный изогнутый 1,5 мм.
В комплект ЗИП для датчиков ДАК-CO2 ИБЯЛ.418414.071-126, -131 входят:
- заглушка ВЗН2МН ТУ 3400-007-72453807-07 - для монтажа в отверстие для кабельного ввода при отсутствии необходимости в установке дополнительного кабельного ввода (только в ЗИП газоанализаторов ДАК-СО2-126),
- ключ шестигранный изогнутый 1,5 мм,
- колпачок поверочный ИБЯЛ.725313.010,
- трубка ПВХ 4х1,5 ТУ 2247-465-00208947- 2006 - 3 м,
- вставка плавкая типа Н520 1,6 A - 3 шт.,
- прокладка ИБЯЛ.754142.205 .
В комплект ЗИП для датчиков ДАК-CO2 ИБЯЛ.418414.071-341 входят:
- колпачок ИБЯЛ.753773.008-02 - для подачи ГСО-ПГС при корректировке показаний и поверке газоанализаторов,
- заглушка ВЗН2МН ТУ3400- 007-72453807-07 - для монтажа в неиспользуемое отверстие под кабельный ввод,
- ключ шестигранный изогнутый 1,5 мм - для откручивания/закручивания стопорных винтов,
- трубка ПВХ 4х1,5 ТУ 2247- 465-00208947-2006 - подача ГСО-ПГС при корректировке показаний и поверке газоанализаторов.
Дополнительно к датчикам ДАК-CO2, за отдельную плату, поставляются:
| Наименование | Внешний вид |
|---|---|
|
ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями) для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
 |
|
ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь) для регулирования анализируемой газовой среды и перекрытия газопроводов |
 |
|
ИР ИБЯЛ.418622.003-04 (индикатор расхода) для индикации расхода анализируемой газовой среды |
 |
|
БПС-21М (блок питания и сигнализации): - ИБЯЛ.411111.042, -01, -02, -05 … -22 для ДАК ИБЯЛ.418414.071-131 - ИБЯЛ.411111.042, -01 … -34 для ДАК ИБЯЛ.418414.071-26,..,-35 - ИБЯЛ.411111.042-04, -23,..,-34 для ДАК ИБЯЛ.418414.071-126 для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
 |
|
БПС-21М3: - ИБЯЛ.411111.047, -05 для ДАК ИБЯЛ.418414.071-126 - ИБЯЛ.411111.047-01,..,-04,-06,-07 для ДАК ИБЯЛ.418414.071-131 для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
 |
|
Пульт контроля исполнений ИБЯЛ.422411.005 для ДАК с токовым выходом для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления |
 |

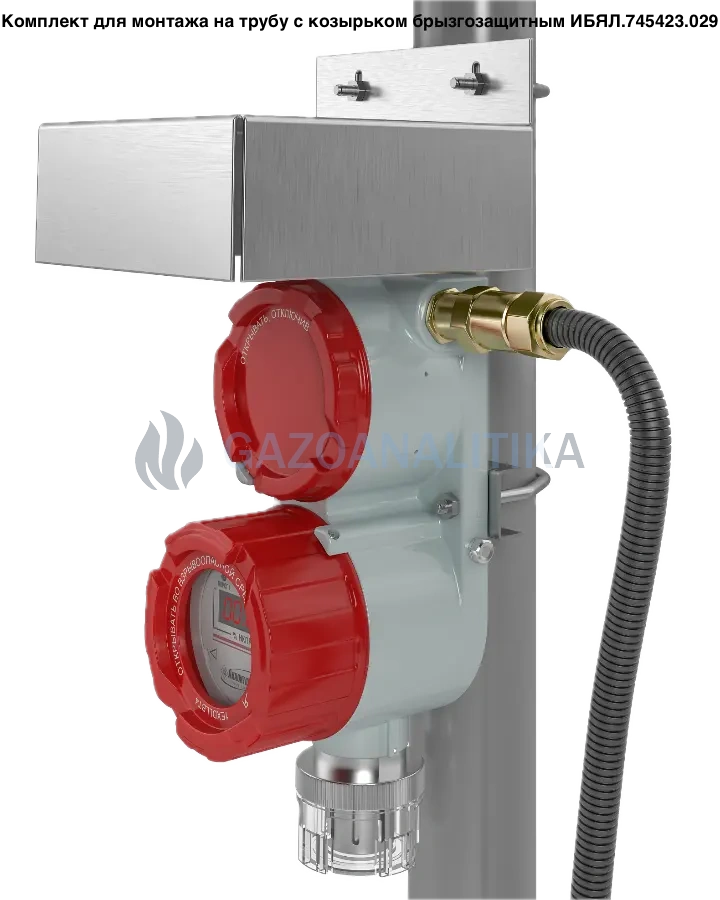

| Козырек брызгозащитный ИБЯЛ.745423.029 |
 |

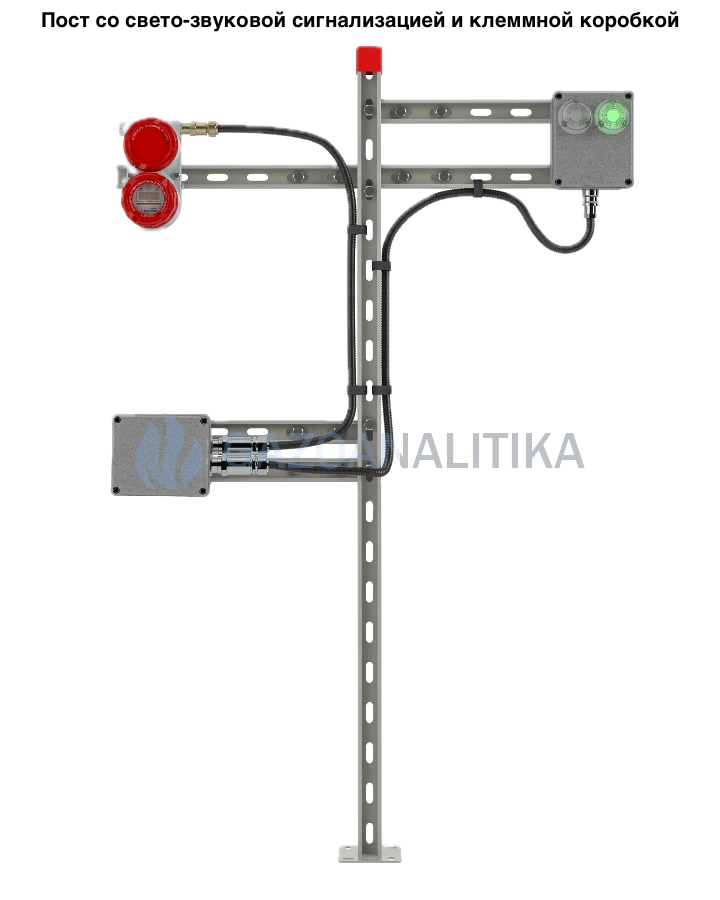

| Пост аварийной сигнализации по КР0277-19 {Состав: пост аварийной сигнализации ПАСВ1-ПМ-73-1К-В1 свето-звуковой (в комплекте с кабелем) 1 штука + картонная коробка с этикеткой}. Для подключения необходим отдельный кабельный ввод. |
 |
|
Стилус ИБЯЛ.413929.007 (для корректировки показаний ДАК-026…-038 либо для ДАК-126…-139 в корпусе из сплава алюминия); |
|
|
БРС (блок расширения и связи): - ИБЯЛ.411111.036-01 … -04 для ДАК ИБЯЛ.418414.071-26,..,-35, - ИБЯЛ.411111.036-01, -02 для ДАК ИБЯЛ.418414.071-131 - ИБЯЛ.411111.036-03, -04 для ДАК ИБЯЛ.418414.071-126 |
|
| ИК датчик ИБЯЛ.418414.111-10.00...-10.02 для газоанализаторов ДАК-CO2-131 | |
| ИК датчик ИБЯЛ.418414.111-10.03...-10.05 для газоанализаторов ДАК-CO2-126 | |
| ИК датчик ИБЯЛ.305649.095 для газоанализаторов ДАК-CO2-341 | |
|

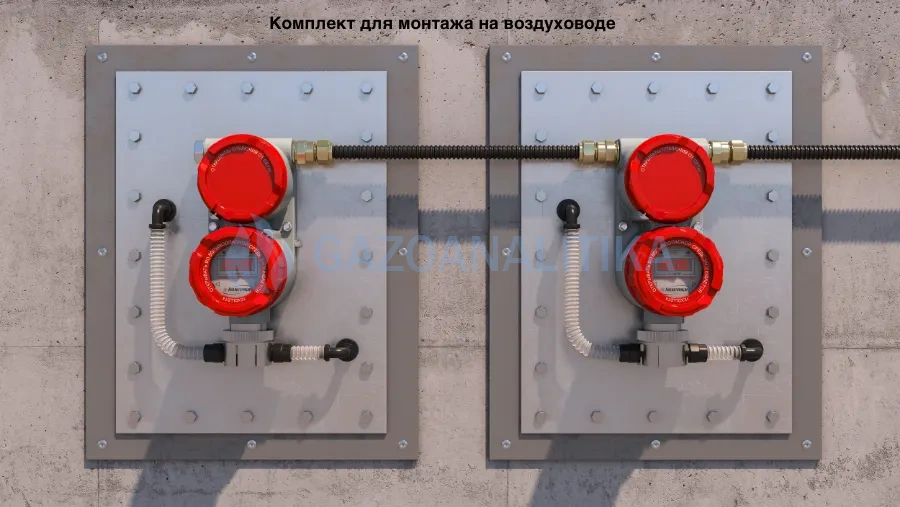

Комплекты для принудительной подачи пробы для ДАК-CO2-126 и ДАК-CO2-131: |
|
|

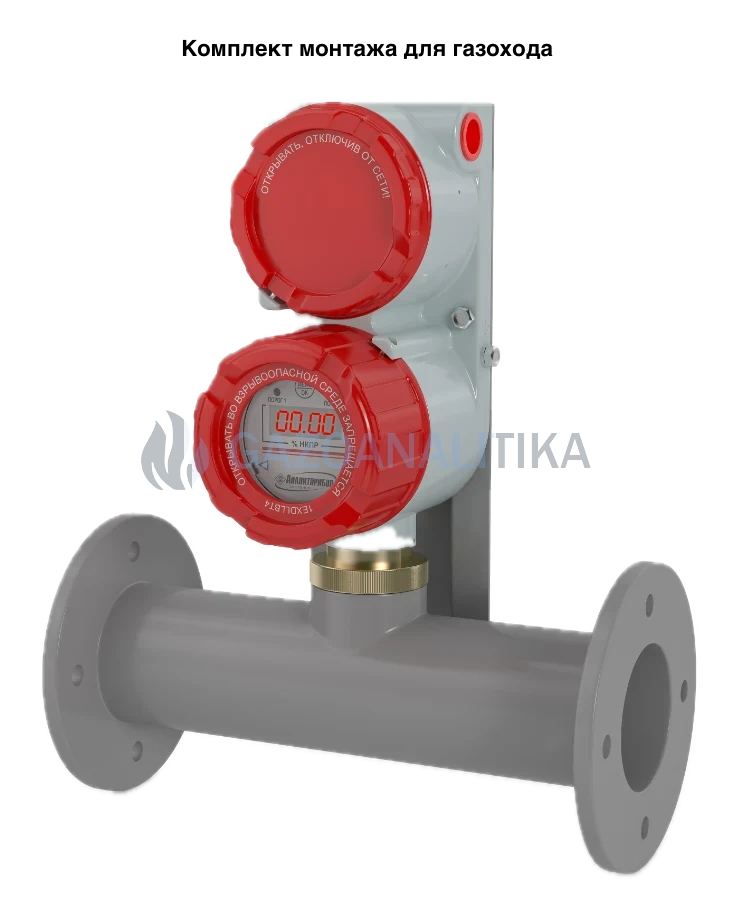

Комплекты для принудительной подачи пробы для ДАК-CO2-341: |
|
| Диск с сервисным ПО ИБЯЛ.431214.387 для ДАК-CO2-126 и ДАК-CO2-131 | |
|
Колпачок поверочный: |
|
|
Комплекты проверочные: |
|
| *Кабельный ввод ИБЯЛ.305311.011 необходимой модификации | |
Примечание:
* - датчики газоанализаторы ДАК-CO2-131 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.
