Сигнализатор СТМ-30М-7ДЦВ с высокотемпературным выносным датчиком до +180°С предназначен для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и в сушильных камерах лакокрасочных производств.
Максимальная температура нагрева корпуса и конструктивных элементов выносного датчика (ВД) от -20 до +180, рабочая температура применяемых изоляционных материалов не превышает - 200 °С для выносного высокотемпературного датчика сигнализаторов СТМ-30М-07ДЦВ, что соответствует температурному классу Т3.
Принцип действия сигнализатора СТМ-30М-7ДЦВ - термохимический.
Тип сигнализатора - стационарный.
Способ забора пробы сигнализатора СТМ-30М-7ДЦВ - диффузионный
Список газов контролируемых сигнализатором СТМ-30М-7ДЦВ.

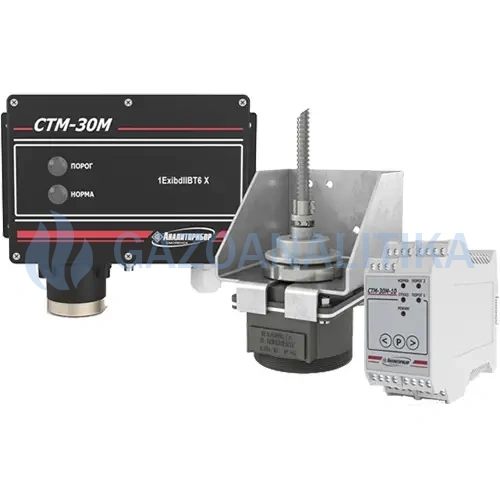

Состав сигнализатора СТМ-30М-7ДЦВ:
- блок сигнализации и питания БСП;
- блок датчика БД;
- выносной датчик ВД.
По устойчивости к воздействию климатических факторов газосигнализаторы СТМ-30М-7ДЦВ могут изготавливаться в соответствии с требованиями Правил Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР). Необходимость изготовления газоанализаторов под техническим наблюдением РМРС и РРР должна оговариваться при заказе.
Блок датчика и выносной датчик сигнализатора СТМ-30М-7ДЦВ представляют собой 1 точку контроля, на блоке датчика результаты измерения просто дублируются.
БСП предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003 (DIN-рейки).
Сигнализаторы СТМ-30М-7ДЦВ имеют устройство для контроля их исправности, срабатывающее при обрыве (перегорании) или коротком замыкании чувствительных элементов ТХД.
Сигнализаторы СТМ-30М-07ДЦВ выполняют следующие функции:
- выдачу непрерывной световой сигнализации НОРМА на БСП, свидетельствующей о нормальной работе сигнализаторов:
- зеленого цвета свечения - при электропитании от основного источника электропитания;
- желтого цвета свечения - при электропитании от резервного источника электропитания;
- выдачу сигнализации ПОРОГ 1 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 1;
- выдачу сигнализации ПОРОГ 2 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 2;
- выдачу непрерывной световой сигнализации желтого цвета ОТКАЗ на БСП при неисправности сигнализаторов:
- обрыв или короткое замыкание чувствительных элементов ТХД;
- обрыв или короткое замыкание в линии связи БСП с БД;
- замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих реле при срабатывании на БСП сигнализации ПОРОГ 1, ПОРОГ 2, ОТКАЗ;
- индикацию измеренного значения довзрывоопасных концентраций горючих газов и паров на БСП и БД (в сигнализаторах с цифровым индикатором);
- индикацию РЕЖИМ на БСП, свидетельствующую о нахождении сигнализатора в специальном режиме:
- для сигнализаторов без цифровой индикации - световую зеленого цвета;
- для сигнализаторов с цифровой индикацией - символьные обозначения на табло, соответствующие выбранному специальному режиму;
- замыкание нормально разомкнутых «сухих» контактов реле РЕЖИМ на БСП при переходе сигнализатора в специальный режим;
- выдачу непрерывной световой индикации НОРМА зеленого цвета свечения на БД, свидетельствующей о включении БД;
- выдачу сигнализации ПОРОГ 1 - прерывистой световой сигнализации красного цвета ПОРОГ на БД сигнализаторов СТМ-30М-07ДЦВ, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 1;
- выдачу сигнализации ПОРОГ 2 - непрерывной световой сигнализации красного цвета ПОРОГ на БД, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 2;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО (контрольной суммы) на БСП и БД ;
- формирование выходного сигнала постоянного тока 4-20 мА пропорционального содержанию определяемых компонентов в контролируемой среде;
- замыкание на БСП нормально-разомкнутых контактов реле «СТАТУС» при подаче напряжения питания.
Достоинства сигнализаторов СТМ-30М-07ДЦВ:
- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15;
- возможность контроля довзрывоопасных концентраций при температурах от -20 до +180°С ;
- более 140 контролируемых веществ;
- возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);

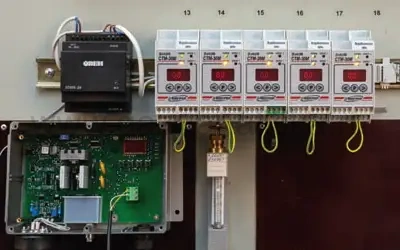

- возможность создания многоканальных систем (при этом информация передается по цифровому каналу RS485, что позволяет избежать помех);
- цифровая индикация;
- взрывозащита.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля - КРШС 3×1,5 ТУ 16-705.244-82, ВВГнг 1-3×1,5 ТУ 16.К02-09-2003, КВВГЭнг - 4×1,5 ТУ 16.К02-09-2003, или аналогичные.
Максимальное омическое сопротивление кабеля между БД и БСП не более 10 Ом на жилу.
Максимальная суммарная индуктивность линии связи между БД и БСП по ГОСТ Р 52350.11-2005 не более - 1,18 мГн.
Максимальная суммарная емкость линии связи между БД и БСП по ГОСТ Р 52350.11-2005 не более - 1 мкФ.
Технические характеристики сигнализатора СТМ-30М-7ДЦВ
| Характеристики | Значения |
|---|---|
|
Диапазон измерения сигнализатора (поверочным компонентом сигнализаторов является метан или гексан) |
0 - 50 %НКПР |
|
Диапазон показаний - по цифровому индикатору - по выходному сигналу постоянного тока |
0 - 70 %НКПР 0 - 50 %НКПР |
| Поверочный компонент сигнализатора | метан (CH4) |
|
Стандартные пороги срабатывания сигнализации |
порог 1 - 7 %НКПР, порог 2 - 11 %НКПР |
|
Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 |
от 5 до 50 %НКПР |
| Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов | ± 5,0 % НКПР |
| Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов | ±1,0 %НКПР |
| Время срабатывания сигнализации сигнализатора СТМ-30М-7ДЦВ, не более: | 7 с |
| Время прогрева сигнализаторов, не более | 10 мин |
| Индикация сигнализатора | Цифровая индикация на блоках БСП и БД |
| Количество жил кабеля связи БСП с БД (ВД) |
2 |
|
Длина кабеля связи между БД и ВД для сигнализаторов (кабель связи между БД и ВД для сигнализаторов СТМ-30М-07ДЦВ выполнен в металлорукаве) |
15м |
| Длина линии связи БСП с блоком датчика, с сопротивлением жилы не более 10 Ом, не более | 1 000 м |
| Выходные сигналы сигнализатора |
токовый выход 4 - 20 мА интерфейс RS485 MODBUS RTU "сухие" контакты реле (ПОРОГ 1, ПОРОГ 2, ОТКАЗ, СТАТУС) |
|
Степень пылевлагозащиты: - БСП (блок сигнализации и питания), - БД, ВД сигнализатора СТМ-30М-7ДЦВ |
IP20 IP54 |
|
Маркировка взрывозащиты: - БД - ВД - БСП |
1ExibIIВT3 Х 1ExibdIIВT3 [Exib]IIВ |
|
Диапазон температуры окружающей среды: - БСП - БД - ВД |
от +1 до +50 °С от -20 до +50 °С от -20 до +180 °С |
| Питание сигнализатора | от внешнего источника постоянного тока или внешнего резервного источника постоянного тока 24 В (переход на питание от резервного источника - автоматический, без нарушения работоспособности) |
| Потребляемая мощность | 10 Вт |
|
Габаритные размеры: - БСП - БД - ВД |
52х114х102 мм 202х 59х147 мм 84 х96х111 мм |
|
Масса, не более: - БСП - БД - ВД |
0,5 кг 1,1 кг 0,9 кг |
| Срок службы | 10 лет |
| Средняя наработка на отказ, не менее | 30000 ч |
где, ВД- выносной датчик; БД- блок датчика; БСП- блок сигнализации и питания.
Комплект поставки сигнализатора СТМ-30М-07ДЦВ:
- Датчик-сигнализатор СТМ-30М-07ДЦВ,
- комплект ЗИП:
- гребенчатый мостик ЕВР 2-5 (1733169) - 1 шт.,
- штекерная часть для шинного соединителя MCVR 1,5/5-ST-3,81 GY7035AU (1719684),
- колпачок ИБЯЛ305.131.014,
- комплект монтажных частей,
- ведомость эксплуатационных документов,
- комплект эксплуатационных документов.
Дополнительно, за отдельную плату, к сигнализатору СТМ-30М-07ДЦВ поставляются:
| Наименование | Внешний вид |
|---|---|
|
ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями) для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
 |
|
ВТР ИБЯЛ.306249.002 (вентиль точной регулировки) для регулирования анализируемой газовой среды и перекрытия газопроводов |
 |
|
ИР ИБЯЛ.418622.003-01 (индикатор расхода) для индикации расхода анализируемой газовой среды |
 |
| Комплект ЧЭ в упаковке ИБЯЛ.305649.025 - для сигнализатора СТМ-30М-07ДЦВ | |
| Датчик в упаковке ИБЯЛ.305649.030-01 (ИБЯЛ.413226.023-01) - для сигнализаторов СТМ-30М-07ДЦВ | |
| Комплект пополнения ИБЯЛ.305659.012 (фильтр для защиты от пыли) - для сигнализаторов СТМ-30М-07ДЦВ | |
| БД (блок датчика) взамен отработавшего свой ресурс | |
| ВД (выносной датчик) взамен отработавшего свой ресурс |
