СТМ-30М-10 сигнализатор горючих газов

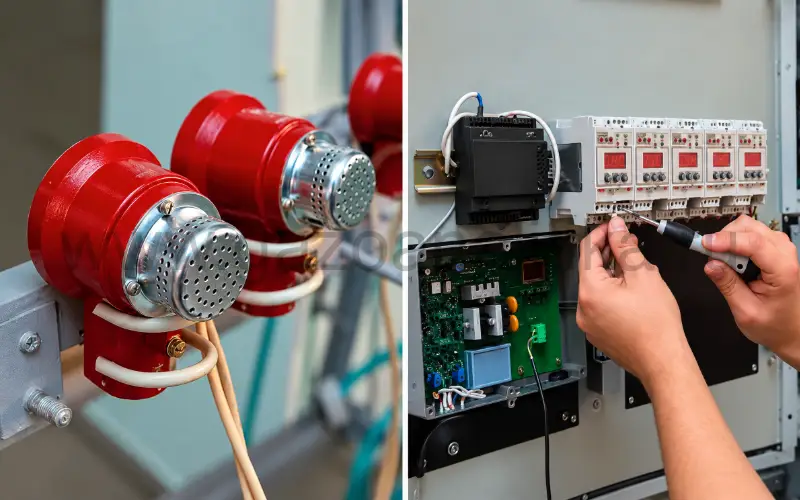

Газоаналитическая система СТМ-30М-10 предназначена для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Принцип действия СТМ-30М-10 - термохимический.
Тип сигнализатора - стационарный.

Область применения СТМ-30М-10:

• в процессе нефте- и газодобычи, на нефте- и газопроводах;
• на объектах газовых хозяйств, в автомобильных хозяйствах,
• на заправках;
• на промышленных предприятиях (окрасочные участки, канализация, котельные);
• на производствах лаков и красок;
• на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.);
• на танкерах и других судах речного и морского транспорта; на буровых платформах плавучих и стационарных.

Список газов контролируемых сигнализатором СТМ-30М.

Состав сигнализатора СТМ-30М-10:

• блок сигнализации и питания БСП;
• блок датчика БД (для моделей с принудительным забором);
• выносной датчик ВД (для моделей с диффузионым забором).


БСП предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003 (DIN-рейки).

Внешний вид исполнений сигнализатора СТМ-30М-10

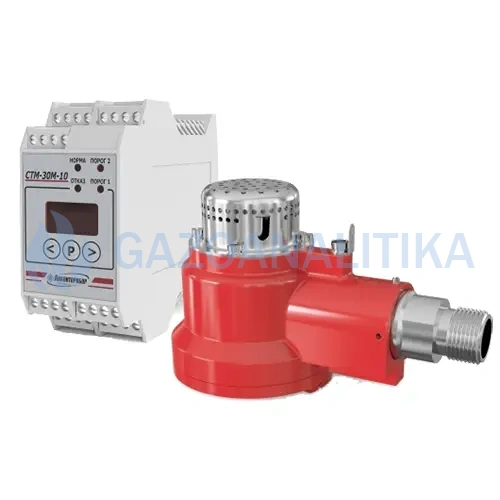

СТМ-30М-10ДЦ сигнализатор с дифузионным отбором и цифровой индикацией

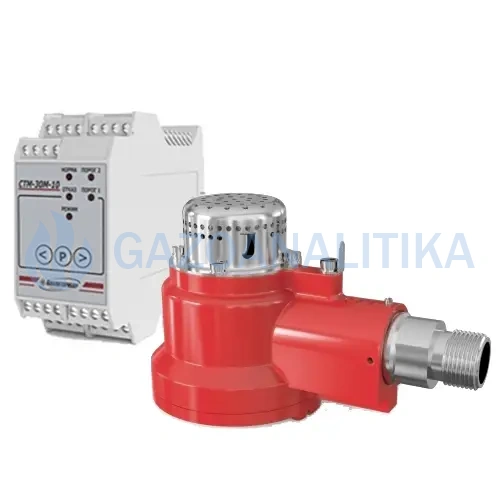

СТМ-30М-10ДБ бесшкальный сигнализатор с дифузионным отбором

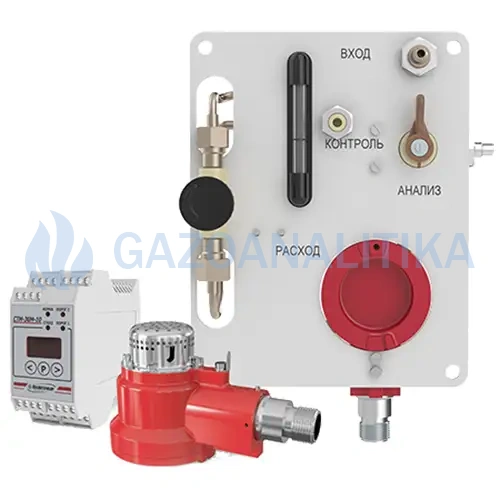

СТМ-30М-10ПЦ сигнализатор с принудительным отбором и цифровой индикацией

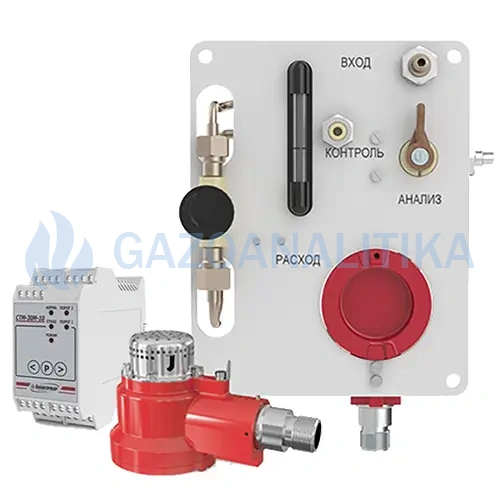

СТМ-30М-10ПБ бесшкальный сигнализатор с принудительным отбором

Исполнения сигнализатора СТМ-30М-10

Буквенное обозначение исполнений сигнализатора СТМ-30М-10 в конце наименования означает:

• Д - диффузионный способ отбора пробы;
• П - принудительный способ отбора пробы;
• Ц - наличие цифровой индикации на БСП;
• Б - отсутствие цифровой сигнализации;
• Т - тропическое исполнение;
• Н - низкотемпературное исполнение;
• Г - поверочный компонент гексан;
• М - соответствие требованиям РМРС.

Сигнализаторы СТМ-30М-10, соответствующие требованиям Правил РМРС и РРР, устойчивы в предельных условиях эксплуатации:

• к воздействию повышенной температуры 45°С;
• к воздействию пониженной температуры минус 20°С;
• к воздействию в течение 5 суток относительной влажности (93±3) % при температуре (40 ± 2)°С.

Мониторинг процесса продувки инертным газом
Газоаналитические системы СТМ-30М-10, соответствующие требованиям РМРС могут применятся для мониторинга уровня горючего газа на борту в рамках процесса продувки инертным газом, в ходе которого выпускаются топливные пары и обеспечивается соблюдение нормативных требования при входе и выходе из порта.

Сигнализаторы СТМ-30М-10 имеют устройство для контроля их исправности, срабатывающее при обрыве (перегорании) или коротком замыкании чувствительных элементов ТХД.

Сигнализаторы СТМ-30М-10 выполняют следующие функции:

• выдачу непрерывной световой сигнализации НОРМА на БСП, свидетельствующей о нормальной работе сигнализаторов:
  • зеленого цвета свечения - при электропитании от основного источника электропитания;
  • желтого цвета свечения - при электропитании от резервного источника электропитания;
• выдачу сигнализации ПОРОГ 1 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 1;
• выдачу сигнализации ПОРОГ 2 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 2;
• выдачу непрерывной световой сигнализации желтого цвета ОТКАЗ на БСП при обрыве или коротком замыкание чувствительных элементов ТХД;
• замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих реле при срабатывании на БСП сигнализации ПОРОГ 1, ПОРОГ 2, ОТКАЗ;
• индикацию измеренного значения довзрывоопасных концентраций горючих газов и паров на БСП (в сигнализаторах с цифровым индикатором);
• индикацию РЕЖИМ на БСП, свидетельствующую о нахождении сигнализатора в специальном режиме:
  • для сигнализаторов без цифровой индикации - световую зеленого цвета;
  • для сигнализаторов с цифровой индикацией - символьные обозначения на табло, соответствующие выбранному специальному режиму;
• замыкание нормально разомкнутых «сухих» контактов реле РЕЖИМ на БСП при переходе сигнализатора в специальный режим;
• цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО (контрольной суммы) на БСП;
• формирование выходного сигнала постоянного тока 4-20 мА пропорционального содержанию определяемых компонентов в контролируемой среде;
• замыкание на БСП нормально-разомкнутых контактов реле «СТАТУС» при подаче напряжения питания.

Достоинства сигнализаторов СТМ-30М-10:

• установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15;
• более 140 контролируемых веществ;
• возможность калибровки по гексану для контроля тяжелых фракций;
• возможность создания многоканальных систем (при этом информация передается по цифровому каналу RS485, что позволяет избежать помех);
• исполнения как с цифровой, так и без цифровой индикации;
• питание от 220 В или 24В.

Максимальная ДЛИНА ЛИНИИ СВЯЗИ  - 1000 м.
Марка кабеля - КВВГЭнг - 4×1,5 ТУ 16.К02-09-2003, или аналогичные.
Количество жил кабеля связи БСП с ВД = 4.
