СТМ-30М-00ДЦ предназначен для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.
Область применения СТМ-30М-00ДЦ:
- в процессе нефте- и газодобычи, на нефте- и газопроводах;
- на объектах газовых хозяйств, в автомобильных хозяйствах,
- на заправках;
- на промышленных предприятиях (окрасочные участки, канализация, котельные);
- на производствах лаков и красок;
- на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.);
- на танкерах и других судах речного и морского транспорта; на буровых платформах плавучих и стационарных.
Принцип действия СТМ-30М-00ДЦ - термохимический.
Тип сигнализатора - стационарный.
Способ забора пробы СТМ-30М-00ДЦ - диффузионный.
По отдельному заказу производятся сигнализаторы СТМ-30М-00ДЦМ - специальное исполнение, соответствующее требованиям РМРС.
Список газов контролируемых сигнализатором СТМ-30М-00Д.
Состав сигнализатора СТМ-30М-00ДЦ:
- блок сигнализации и питания БСП;
- блок датчика БД .
БСП предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003 (DIN-рейки).
Сигнализаторы СТМ-30М-00ДЦ имеют устройство для контроля их исправности, срабатывающее при обрыве (перегорании) или коротком замыкании чувствительных элементов ТХД.
Сигнализаторы СТМ-30М-00ДЦ выполняют следующие функции:
- выдачу непрерывной световой сигнализации НОРМА на БСП, свидетельствующей о нормальной работе сигнализаторов:
- зеленого цвета свечения - при электропитании от основного источника электропитания;
- желтого цвета свечения - при электропитании от резервного источника электропитания;
- выдачу сигнализации ПОРОГ 1 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 1;
- выдачу сигнализации ПОРОГ 2 на БСП - непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 2;
- выдачу непрерывной световой сигнализации желтого цвета ОТКАЗ на БСП при неисправности сигнализаторов:
- обрыв или короткое замыкание чувствительных элементов ТХД;
- обрыв или короткое замыкание в линии связи БСП с БД;
- замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих реле при срабатывании на БСП сигнализации ПОРОГ 1, ПОРОГ 2, ОТКАЗ;
- индикацию измеренного значения довзрывоопасных концентраций горючих газов и паров на БСП и БД (в сигнализаторах с цифровым индикатором);
- индикацию РЕЖИМ на БСП, свидетельствующую о нахождении сигнализатора;
- замыкание нормально разомкнутых «сухих» контактов реле РЕЖИМ на БСП при переходе сигнализатора в специальный режим;
- выдачу непрерывной световой индикации НОРМА зеленого цвета свечения на БД, свидетельствующей о включении БД;
- выдачу сигнализации ПОРОГ 1 - прерывистой световой сигнализации красного цвета ПОРОГ на БД сигнализаторов СТМ-30М-00ДЦ, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 1;
- выдачу сигнализации ПОРОГ 2 - непрерывной световой сигнализации красного цвета ПОРОГ на БД, свидетельствующей о том, что содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации ПОРОГ 2;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО (контрольной суммы) на БСП и БД сигнализаторов СТМ-30М-00ДЦ;
- формирование выходного сигнала постоянного тока 4-20 мА пропорционального содержанию определяемых компонентов в контролируемой среде;
- замыкание на БСП нормально-разомкнутых контактов реле «СТАТУС» при подаче напряжения питания.
Достоинства сигнализаторов СТМ-30М-00ДЦ:
- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15;
- более 140 контролируемых веществ;
- возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида);
- возможность создания многоканальных систем (при этом информация передается по цифровому каналу RS485, что позволяет избежать помех);
- взрывозащита.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля - КРШС 3×1,5 ТУ 16-705.244-82, ВВГнг 1-3×1,5 ТУ 16.К02-09-2003, КВВГЭнг - 4×1,5 ТУ 16.К02-09-2003, или аналогичные.
Максимальное омическое сопротивление кабеля между БД и БСП не более 10 Ом на жилу.
Максимальная суммарная индуктивность линии связи между БД и БСП по ГОСТ Р 52350.11-2005 не более 1,18 мГн
Максимальная суммарная емкость линии связи между БД и БСП по ГОСТ Р 52350.11-2005 не более 1 мкФ
Технические характеристики сигнализатора СТМ-30М-00ДЦ
| Характеристики | Значения |
|---|---|
| Диапазон измерения | 0 - 50 % НКПР |
|
Диапазон показаний - по цифровому индикатору - по выходному сигналу постоянного тока |
0 - 70 % НКПР 0 - 50 % НКПР |
| Поверочный компонент | метан |
|
Стандартные пороги срабатывания сигнализации: - с поверочным компонентом метан (СН4) - с поверочным компонентом гексан (С6Н14) |
порог 1 - 7 % НКПР, порог 2 - 11 % НКПР порог 1 - 10 % НКПР, порог 2 - 15 % НКПР |
| Диапазон настройки порогов срабатывания сигнализации ПОРОГ 1 и ПОРОГ 2 | от 5 до 50 % НКПР |
| Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов, |
± 5,0 % НКПР |
| Пределы допускаемой основной абсолютной погрешности срабатывания порогового устройства сигнализаторов | ±1,0 % НКПР |
|
Время срабатывания сигнализации, не более |
10 с |
| Время прогрева сигнализаторов, не более | 10 мин |
| Индикация | световая, цифровая на блоках БСП и БД |
| Выходные сигналы: |
токовый выход 4 - 20 мА интерфейс RS485 MODBUS RTU "сухие" контакты реле (ПОРОГ 1, ПОРОГ 2, ОТКАЗ, СТАТУС) |
|
Степень пылевлагозащиты: - БСП, - БД |
IP20 IP54 |
| Маркировка взрывозащиты |
1ExibdIIВT6 X |
| Длина линии связи БСП с блоком датчика, с сопротивлением жилы не более 10 Ом, не более | 1 000 м |
| Число проводников линии связи | 2 |
| Питание | от внешнего источника постоянного тока или внешнего резервного источника постоянного тока 24 В (переход на питание от резервного источника - автоматический, без нарушения работоспособности) |
| Потребляемая мощность | 10 Вт |
| Габаритные размеры |
52х114х102 мм (БСП) |
| Масса, не более |
0,5 кг (БСП) |
|
Срок службы, не менее |
10 лет |
| Средняя наработка на отказ, ч | 30000 ч |
| Диапазон температуры окружающей среды, °С |
от +1 до +50 °С для БСП |
где, БД- блок датчика; БСП - блок сигнализации и питания.
Комплект поставки сигнализатора СТМ-30М-00ДЦ :

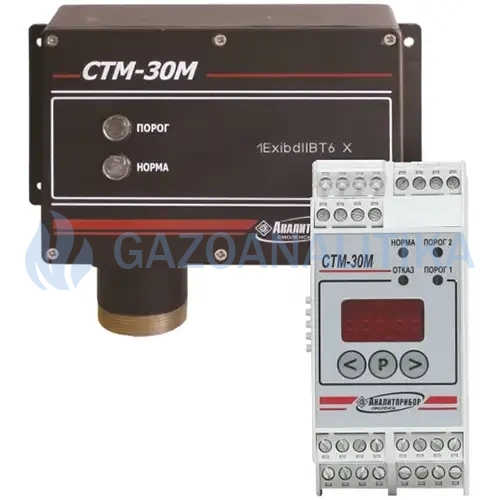

- Датчик-сигнализатор СТМ-30М-00ДЦ,
- комплект ЗИП:
- гребенчатый мостик ЕВР 2-5 (1733169) - 1 шт.,
- штекерная часть для шинного соединителя MCVR 1,5/5-ST-3,81 GY7035AU (1719684),
- колпачок ИБЯЛ305.131.049,
- комплект монтажных частей,
- ведомость эксплуатационных документов,
- комплект эксплуатационных документов.
Дополнительно, за отдельную плату, к сигнализатору СТМ-30М-00ДЦ поставляются:
| Наименование | Внешний вид |
|---|---|
|
ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями) для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
 |
|
ВТР ИБЯЛ.306249.002 (вентиль точной регулировки) для регулирования анализируемой газовой среды и перекрытия газопроводов |
 |
|
ИР ИБЯЛ.418622.003-01 (индикатор расхода) для индикации расхода анализируемой газовой среды |
 |
| Датчик ИБЯЛ.413226.065-02 | |
| Комплект пополнения ИБЯЛ.305659.013 (фильтр для защиты от пыли) | |
| БД (блок датчика) взамен отработавшего свой ресурс |
Модификация
СТМ-30М-00ДЦ ИБЯЛ413216050, сигнализатор метана (СН4), БСП на DIN-рейку, диффузионный отбор, цифровая индикация на БСП и БД, поверка по метану, датчик -40…+50 °С, питание 24 В, общепромышленное исполнение, взрывозащита БД 1ExibdIIBT6 X, БСП [Exib]IIB
