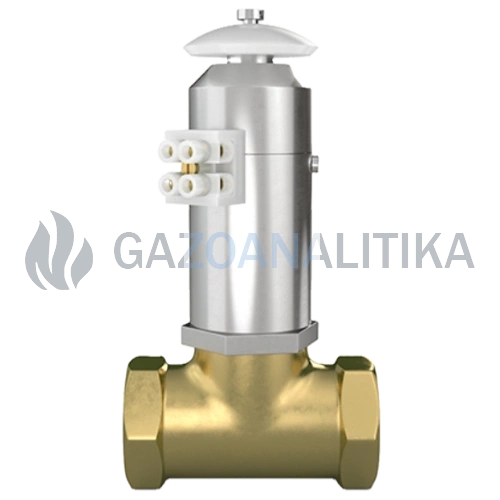

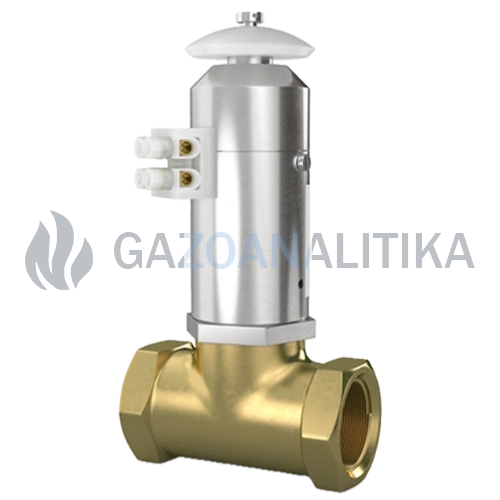

Газовый электромагнитный импульсный клапан КЭГ-9720 НО (нормально-открытый) предназначен для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ-6М и СГГ-10Б.
Область применения газовых КЭГ-9720 НО: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Клапаны КЭГ-9720 НО – нормально-открытые. Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где газ должен подаваться постоянно и перекрываться лишь в экстренных случаях.
Рабочее положение клапанов КЭГ-9720 НО:
- на горизонтальном участке газопровода с катушкой электромагнита, направленной вертикально вверх;
- на наклонном участке газопровода с катушкой электромагнита, расположенной в горизонтальной плоскости;
- на наклонных участках газопровода допустимый угол установки катушки электромагнита к горизонтальной плоскости от 0 до 90°;
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Клапан газовый электромагнитный КЭГ-9720 НО используется вместе с сигнализаторами СГГ-6М, СТГ-1 и другими приборами аналогичного назначения и срабатывает (обеспечивает закрытие затвора) при подаче напряжения управления.
Клапаны газовые электромагнитные КЭГ-9720 НО предназначены для установки в невзрывоопасных зонах
Принцип работы газовых клапанов КЭГ-9720 нормально-открытых
При подаче импульса напряжения, якорь, преодолевая усилие пружины, втягивается в электромагнит, клапан КЭГ-9720 закрывается и удерживается в закрытом состоянии магнитом. Плюс напряжения управления подключается к нижнему контакту колодки.

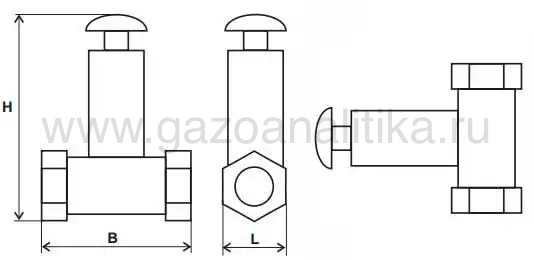

Рабочее положение (вертикальное или горизонтальное) клапана
КЭГ-9720 НО (нормально-открытый)

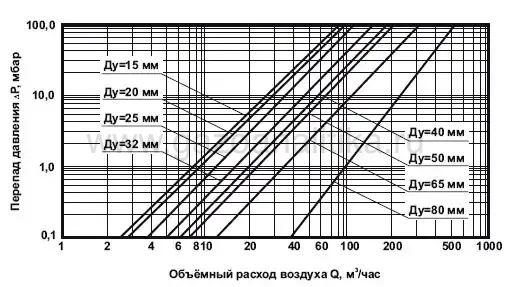

Ориентировочные зависимости потерь давления от объемного расхода для клапана КЭГ-9720 НО (нормально-открытый) при Р=1 бар
(избыточное давление до клапана)
Технические характеристики клапана КЭГ-9720 НО (нормально-открытый)
| Характеристики | Значения |
|---|---|
|
Диаметр проходного отверстия Дпр: - ИБЯЛ.685181.001 - ИБЯЛ.685181.001-01 - ИБЯЛ.685181.001-02 - ИБЯЛ.685181.001-21 |
15 мм 20 мм 25 мм 32 мм |
|
Диаметр присоединительного отверстия, согласно ГОСТ 6357-81: - ИБЯЛ.685181.001 - ИБЯЛ.685181.001-01 - ИБЯЛ.685181.001-02 - ИБЯЛ.685181.001-21 |
G 1/2 - В G 3/4 - В G 1 - В G 1 1/4 - В |
| Время открытия/закрытия, не более | 1 с |
| Диапазон рабочего давления | 0 - 0,003 МПа (0 – 22,4 мм.рт.ст.) |
| Частота включения | 300 1/час |
| Ресурс включений | 1х106 |
| Напряжение управления клапаном |
40 В напряжение импульсное (длительность импульса не более 1 секунды) |
| Мощность, потребляемая по цепи управления в импульсе, не более | 20 В·А |
|
Пропускная способность (по воздуху): - для Дпр= 15 мм - для Дпр= 20 мм - для Дпр= 25 мм - для Дпр= 32 мм при Рвх= 0,003 МПа и перепаде давления ΔР=0,003 МПа |
0,6 м3/ч 0,9 м3/ч 1,3 м3/ч 50 м3/ч |
| Степень пылевлагозащиты | IP40 |
|
Габаритные размеры, не более (LxHxB): - для Дпр= 15 мм - для Дпр= 20 мм - для Дпр= 25 мм - для Дпр= 32 мм |
50х125х65 мм 50х135х65 мм 60х150х80 мм 65х160х95 мм |
|
Масса, не более: - для Дпр= 15 мм - для Дпр= 20 мм - для Дпр= 25 мм - для Дпр= 32 мм |
0,8 кг 0,8 кг 0,9 кг 1,0 кг |
| Средняя наработка на отказ, не менее | 30000 ч |
| Гарантийный срок эксплуатации | 18 мес |
| Средний срок службы | 10 лет |
| Условия эксплуатации | |
| Температура окружающей среды | от -30 до +40°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.) |
| Относительная влажность воздуха | до 95% при температуре 35°С и более низких температурах, без конденсации влаги |
