Артикул:
ИБЯЛ.413411.049
Официальный дилер

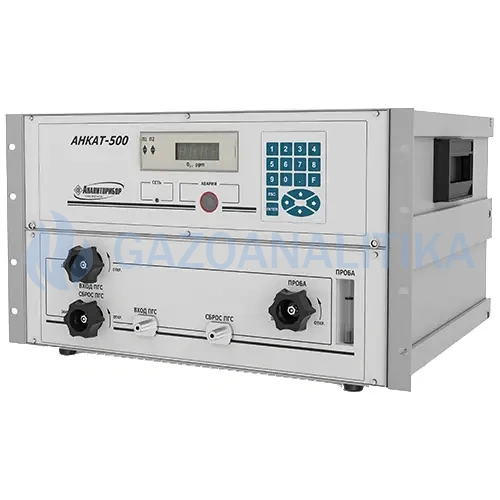

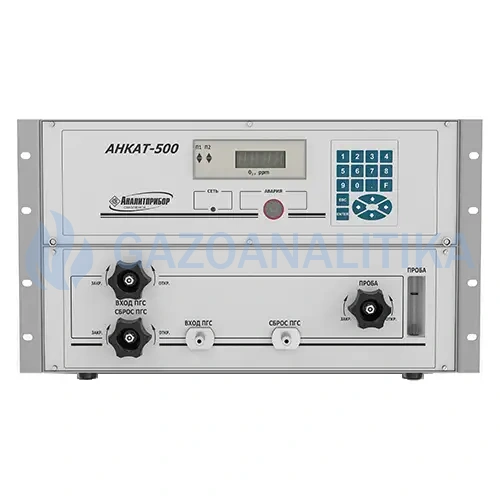

Газоанализатор АНКАТ-500 ИБЯЛ 413411049 предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и д.р.).
Область применения АНКАТ-500 - криогенно-жидкостные комплексы, в химической и металлургической промышленностях, в системах регулировки технологическими процессами.
Тип газоанализатора АНКАТ-500 - стационарный.
Принцип работы газоанализатора АНКАТ-500 - электрохимический.
Способ забора пробы газоанализатора АНКАТ-500 - принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Режим работы газоанализатора АНКАТ-500 - непрерывный.
Модификации и метрологические характеристики газоанализатора АНКАТ-500
| Исполнение АНКАТ-500 | Диапазон измерений показаний, млн-1 (ppm) | Цена единицы младшего разряда, млн-1 (ppm) | Погрешность |
|---|---|---|---|
|
АНКАТ-500 ИБЯЛ.413411.049 |
(0 – 5000) / (0 – 50000) | 1 | ±4% привед. на (0 – 1000) |
| ±4% относ. на (1000–5000) | |||
|
АНКАТ-500 ИБЯЛ.413411.049-01 |
(0 – 500) / (0 – 5000) | 1 | ±5 % приведенная |
|
АНКАТ-500 ИБЯЛ.413411.049-02 |
(0 – 100) / (0 – 1000) | 0,5 | ±5 % приведенная |
|
АНКАТ-500 ИБЯЛ.413411.049-03 |
(0 – 10) / (0 – 1000) | 0,01 | ±10 % приведенная |
| (0 – 50) / (0 – 1000) | 0,1 | ±5 % приведенная | |
| (0 – 100) / (0 – 1000) | 0,5 | ±5 % приведенная | |
|
АНКАТ-500 ИБЯЛ.413411.049-04 |
(0 – 10) / (0 – 1000) | 0,01 | ±10 % приведенная |
| (0 – 50) / (0 – 1000) | 0,1 | ±5 % приведенная | |
|
АНКАТ-500 ИБЯЛ.413411.049-05 |
(0 – 10) / (0 – 100) | 0,01 | ±10 % приведенная |
|
АНКАТ-500 ИБЯЛ.413411.049-06 |
(0 – 2) / (0 – 100) | 0,01 | |
| (0 – 5) / (0 – 100) | ±10 % приведенная | ||
| (0 – 10) / (0 – 100) | |||
|
АНКАТ-500 ИБЯЛ.413411.049-07 |
(0 – 2) / (0 – 100) | 0,01 | ±10 % приведенная |
| (0 – 5) / (0 – 100) | ±10 % приведенная | ||
|
АНКАТ-500 ИБЯЛ.413411.049-08 |
(0 – 2) / (0 – 100) | 0,01 | ±10 % приведенная |
Время работы газоанализатора АНКАТ-500 без корректировки показаний по поверочным газовым смесям не менее 3 мес. для исполнений ИБЯЛ.413411.049, -01, для остальных модификаций - 30 суток.
Газоанализаторы АНКАТ-500 обеспечивают выполнение следующих функций:
- цифровую индикацию измеренной величины объемной доли кислорода, % (млн-1);
- выдачу унифицированного выходного токового сигнала 0-5 или 4-20 мА, пропорционального измеренному значению объемной доли кислорода. Вид сигнала 0-5 или 4-20 мА устанавливается оператором при помощи клавиатуры газоанализатора;
- выдачу световой индикации зеленого цвета, свидетельствующей о включении газоанализатора в сеть переменного тока;
- выдачу непрерывной световой сигнализации красного цвета и непрерывной звуковой сигнализации, свидетельствующих об изменении содержания определяемого компонента относительно установленных порогов «ПОРОГ 1» и «ПОРОГ 2»;
- изменение установленных значений «ПОРОГ 1» и «ПОРОГ 2» и выбор типа сигнализации по каждому из порогов (на понижение или на превышение относительно порога) с клавиатуры газоанализатора;
- передачу измеренного значения по каналу RS232 или RS485;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО (контрольной суммы).
Достоинства газоанализатора АНКАТ-500:
- программное изменение пороговых значений;
- наличие “сухих” контактов реле для подключения внешних устройств и управления ими;
- срабатывание сигнализации при достижении концентрации кислорода пороговых значений;
- длительный срок службы ячейки.
Технические характеристики газоанализатора АНКАТ-500
| Характеристики АНКАТ-500 | Значения |
|---|---|
| Время прогрева, не более | 60 мин |
| Установление показаний, не более | 5 мин |
|
Параметры измеряемого газа: - температура - содержание агрес. примесей, не более - содержание мех. примесей, не более - относительная влажность - расход |
от +5 до +35 °С 10 мг/м3 10 мг/м3 до 95% при темп. 25°С 0,5 ± 0,05 л/мин |
| Питание | 220 В |
|
Потребляемая мощность - в режиме измерения - в режиме прогрева |
100 ВА 150 ВА |
| Степень пылевлагозащиты | IP20 |
| Индикация газоанализатора АНКАТ-500 | цифровая, световая, звуковая |
| Выходные сигналы |
"сухие" контакты реле (220 В, 2,5 А), порог 1 и порог 2 0-5 мА или 4-20 мА RS-232 и RS-485 |
| Габаритные размеры | 495х475х280 мм |
| Масса | 15,0 кг |
| Средняя наработка на отказ | 30000 ч |
|
Срок службы, не менее: - газоанализатор АНКАТ-500 - ЭХЯ |
10 лет 5 лет |
| Гарантийный срок эксплуатации, мес. | 12 мес |
| Условия эксплуатации | |
| Температура окружающего воздуха | от +5 до +35°С |
| Относительная влажность воздуха |
от 30 до 95 % при температуре 30 °С и более низких температурах, без конденсации влаги |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Комплект поставки газоанализатора АНКАТ-500 :
- газоанализатор АНКАТ-500,
- комплект ЗИП,
- ведомость ЗИП,
- комплект эксплуатационных документов.
По отдельному заказу к газоанализатору АНКАТ-500 поставляются:
- генератор микроконцентраций кислорода ГК-500 ИБЯЛ.418319.033 ТУ;
- индикатор расхода ИБЯЛ.418622.003-05;
- вентиль точной регулировки ИБЯЛ.306577.002;
- баллоны с ПГС;
- диск CD-R с программным обеспечением ИБЯЛ.431214.219 для работы с ПК;
- ЭХЯ взамен отработавшей свой ресурс.
Внимание! Ячейка электрохимическая заправлена электролитом на заводе.
Наименование и обозначение ячеек, поставляемых взамен отработавших свой ресурс к газоанализаторам АНКАТ-500
| Обозначение газоанализатора АНКАТ-500 | Обозначение ЭХЯ | Комплект поставки |
|---|---|---|
| ИБЯЛ.413411.049 | ИБЯЛ.418425.107-08 | ИБЯЛ.305649.036-08 |
| ИБЯЛ.413411.049-01 | ИБЯЛ.418425.107-07 | ИБЯЛ.305649.036-07 |
| ИБЯЛ.413411.049-02 | ИБЯЛ.418425.107-06 | ИБЯЛ.305649.036-06 |
| ИБЯЛ.413411.049-03 | ИБЯЛ.418425.107-05 | ИБЯЛ.305649.036-05 |
| ИБЯЛ.413411.049-04 | ИБЯЛ.418425.107-04 | ИБЯЛ.305649.036-04 |
| ИБЯЛ.413411.049-05 | ИБЯЛ.418425.107-03 | ИБЯЛ.305649.036-03 |
| ИБЯЛ.413411.049-06 | ИБЯЛ.418425.107-02 | ИБЯЛ.305649.036-02 |
| ИБЯЛ.413411.049-07 | ИБЯЛ.418425.107-01 | ИБЯЛ.305649.036-01 |
| ИБЯЛ.413411.049-08 | ИБЯЛ.418425.107 | ИБЯЛ.305649.036 |
Модификация
АНКАТ-500 ИБЯЛ.413411.049 газоанализатор микроконцентраций кислорода 1-но шкальный 0-5000 ppm
1 128 195 ₽
АНКАТ-500 ИБЯЛ.413411.049-01 газоанализатор микроконцентраций кислорода 1-но шкальный 0-500 ppm
940 376 ₽
АНКАТ-500 ИБЯЛ.413411.049-02 газоанализатор микроконцентраций кислорода 1-но шкальный 0-100 ppm
940 376 ₽
АНКАТ-500 ИБЯЛ.413411.049-03 газоанализатор микроконцентраций кислорода 3-х шкальный (0-100 / 0-50 / 0-10) ppm
986 614 ₽
АНКАТ-500 ИБЯЛ.413411.049-04 газоанализатор микроконцентраций кислорода 2-х шкальный (0-50 / 0-10) ppm
965 996 ₽
АНКАТ-500 ИБЯЛ.413411.049-05 газоанализатор микроконцентраций кислорода 1-но шкальный 0-10 ppm
940 376 ₽
АНКАТ-500 ИБЯЛ.413411.049-06 газоанализатор микроконцентраций кислорода 3-х шкальный (0-10 / 0-5 / 0-2) ppm
986 614 ₽
АНКАТ-500 ИБЯЛ.413411.049-07 газоанализатор микроконцентраций кислорода 2-х шкальный (0-5 / 0-2) ppm
961 726 ₽
АНКАТ-500 ИБЯЛ.413411.049-08 газоанализатор микроконцентраций кислорода 1-но шкальный 0-2 ppm
940 376 ₽
