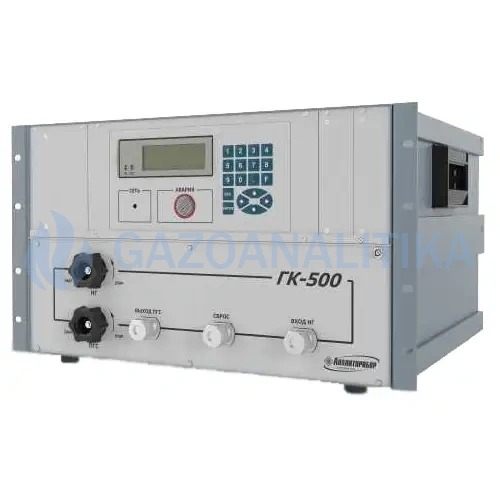

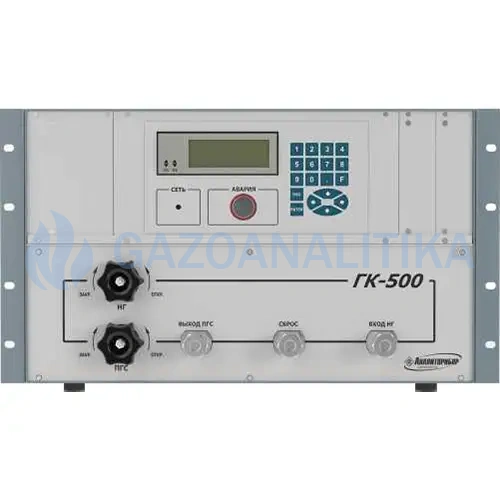

Генератор микроконцентраций кислорода ГК-500 предназначен для приготовления поверочных газовых смесей и является рабочим эталоном 1-го разряда по ГОСТ8.578-2002, применяется для градуировки и поверки газоанализатора АНКАТ-500.
Область применения ГК-500 - градуировка и поверка газоанализаторов, а также при проведении научных исследований, разработке аналитических методик, аттестации и испытаниях газоаналитической аппаратуры.
Метод генерации кислорода - электролитический.
Тип генератора ГК-500 - стационарный.
Способ подачи газа-носителя - принудительный, за счет избыточного давления в баллоне с газом-носителем.
Режим работы ГК-500 – непрерывный.
Исполнения генератора микроконцентраций кислородаГК-500
| Обозначение исполнения генератора ГК-500 | Диапазоны создаваемых концентраций |
|---|---|
| ГК-500 ИБЯЛ.418319.033 |
0 – 1 млн-1 (ppm) 0 – 5 млн-1 (ppm) 0 – 10 млн-1 (ppm) |
|
0 – 50 млн-1 (ppm) 0 – 100 млн-1 (ppm) 0 – 600 млн-1 (ppm) |
|
| ГК-500 ИБЯЛ.418319.033-01 |
0 – 1 млн-1 (ppm) 0 – 5 млн-1 (ppm) 0 – 10 млн-1 (ppm) |
| ГК-500 ИБЯЛ.418319.033-02 |
0 – 50 млн-1 (ppm) 0 – 100 млн-1 (ppm) 0 – 600 млн-1 (ppm) |
В качестве газа-носителя применяется ГСО-ПГС состава водородов в азоте с номинальной концентрацией водорода 1,9% объемной доли (номер Госреестра 3912-87)
Метрологические характеристики
генератора микроконцентраций кислорода ГК-500
| Обозначение исполнения генератора | Диапазоны создаваемых концентраций, объемная доля, млн-1 (ppm) | Цена ЕМР, объемная доля, млн-1 (ppm) | Пределы допускаемых относительных погрешностей, % | ||
|---|---|---|---|---|---|
| создания концентрации | создания расхода | создания тока | |||
|
ГК-500 |
от 0,1 до 0,5 | 0,001 | ±10 | ±2,5 | ±0,5 |
| свыше 0,5 до 1,0 | 0,001 | ±8 | ±2,5 | ±0,5 | |
| свыше 1,0 до 10 | 0,001 | ±4 | ±2,5 | ±0,5 | |
| свыше 10 до 500 | 0,1 | ±2 | ±1 | ±2 | |
|
ГК-500 |
от 0,1 до 0,5 | 0,001 | ±10 | ±2,5 | ±0,5 |
| свыше 0,5 до 1,0 | 0,001 | ±8 | ±2,5 | ±0,5 | |
| свыше 1,0 до 10 | 0,001 | ±4 | ±2,5 | ±0,5 | |
|
ГК-500 |
свыше 10 до 500 | 0,1 | ±2 | ±1 | ±2 |
|
Примечание - Нормированная погрешность создания концентрации обеспечивается при измерении температуры окружающей среды с относительной погрешностью не хуже ±0,2 0С и атмосферного давления с относительной погрешностью не хуже ±0,1кПа. |
|||||
Технические характеристики
генератора микроконцентраций кислорода ГК-500
| Характеристики генератора ГК-500 | Значение |
|---|---|
| Питание генератора | 220 В |
|
Потребляемая мощность, не более - в режиме работы - в режиме активации |
200 ВА 390 ВА |
| Температура окружающей среды | от 15 до 25 °С |
| Степень пылевлагозащиты | IP20 |
|
Время установления газовой смеси на выходе, при переходе с одной концентрации на другую, не более |
15 мин |
| Время прогрева генератора, не более | 60 мин |
| Габаритные размеры, не более | 495х475х280 мм |
| Масса, не более | 20 кг |
Комплект поставки генератора микроконцентраций кислорода ГК-500 :
- генератор микроконцентрации кислорода ГК-500,
- ведомость ЗИП,
- комплект ЗИП к ГК-500,
- руководство по эксплуатации,
- методика поверки.
По отдельному заказу поставляется баллон с ГСО-ПГС состава водород в азоте с номинальной концентрацией водорода 1,9 % объемной доли.
В комплект ЗИП для генератора ГК-500 входят:
- прокладка ИБЯЛ.754152.343 - 2 шт.,
- прокладка ИБЯЛ.754152.360-05 - 12 шт.,
- прокладка 5Л8686.107 - 8 шт.,
- прокладка ИБЯЛ.754152.360-06 - 4 шт.,
- вставка плавкая ВП-1-1-3,15А АГО.481.303 ТУ - 4 шт.,
- отвертка шлицевая 7810-0308 ГОСТ17199-08 - 1 шт.,
- воронка ИБЯЛ.714351.017 - 1 шт.,
- ниппель ИБЯЛ.716351.001 - 4 шт.,
- ниппель ИБЯЛ.713351.007 - 4 шт.,
- соединитель ИБЯЛ.302357.013 - 1 шт.,
- шнур сетевой SCZ-1 - 1 шт.,
- гайка накидкая ИБЯЛ.758422.006-04 - 3 шт.,
- трубка ПВХ 6х1,5 ТУ 2247-465-00208947-2006 - 3м.,
- калия гидроокись х.ч. ГОСТ24363-80 - 110 гр.
