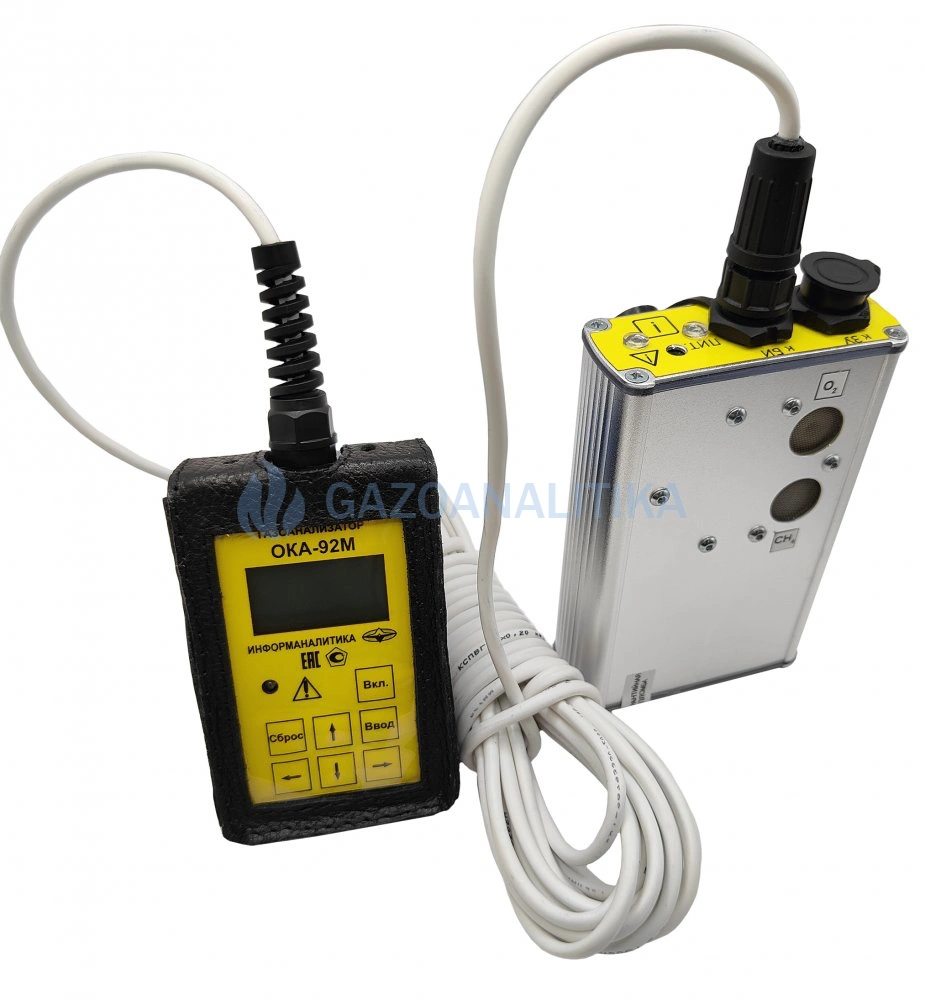

ОКА -92, -М, -Т исполнение И11 переносной газоанализатор с выносным блоком датчиков на кабеле 6м

Переносной газоанализатор ОКА (-92, -М, -Т) производится в общепромышленном и взрывозащищенном исполнениия и предназначен для контроля загазованности колодцев, тоннелей, коллекторов и других подземных сооружений, а также цистерн, баков и иных замкнутых ёмкостей перед спуском в них людей для производства работ и обеспечения безопасности в ходе выполнения работ.

Переносной газоанализатор ОКА (-92, -М, -Т) общепромышленного исполнения может контролировать от 1 до 5 газов из перечня возможных (О2, Н2, СН4 или С3Н8 или С6Н14, CO, СO2, NH3, Cl2, HCl, H2S, SO2, HF, NO2). Взрывозащищенный газоанализатор ОКА (-92, -М, -Т) может контролировать от 1 до 4х газов из перечня.

Преносные газоанализаторы ОКА (-92, -М, -Т) необходимы при обеспечении безопасности в озонаторных водопроводных станций при эксплуатации высоковольтных электроустановок и т.п. Конструкция удовлетворяет требованиям ГОСТ 13320-81. Безопасность конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75.

Модификации переносных газоанализаторов ОКА (ОКА-92) с выносным блоком датчиков на кабеле:

• ОКА-92 - газоанализатор кислорода;
• ОКА-Т - газоанализатор токсичных газов;
• ОКА-М - газоанализатор горючих газов;
• ОКА-МТ - газоанализатор горючих и токсичных газов;
• ОКА-92М - газоанализатор кислорода и горючего газа;
• ОКА-92Т - газоанализатор кислорода и токсичных газов;

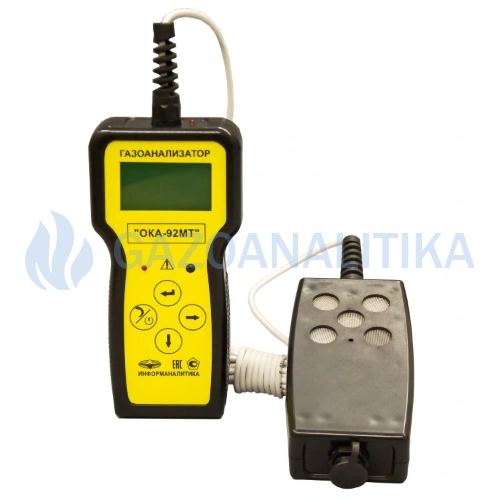

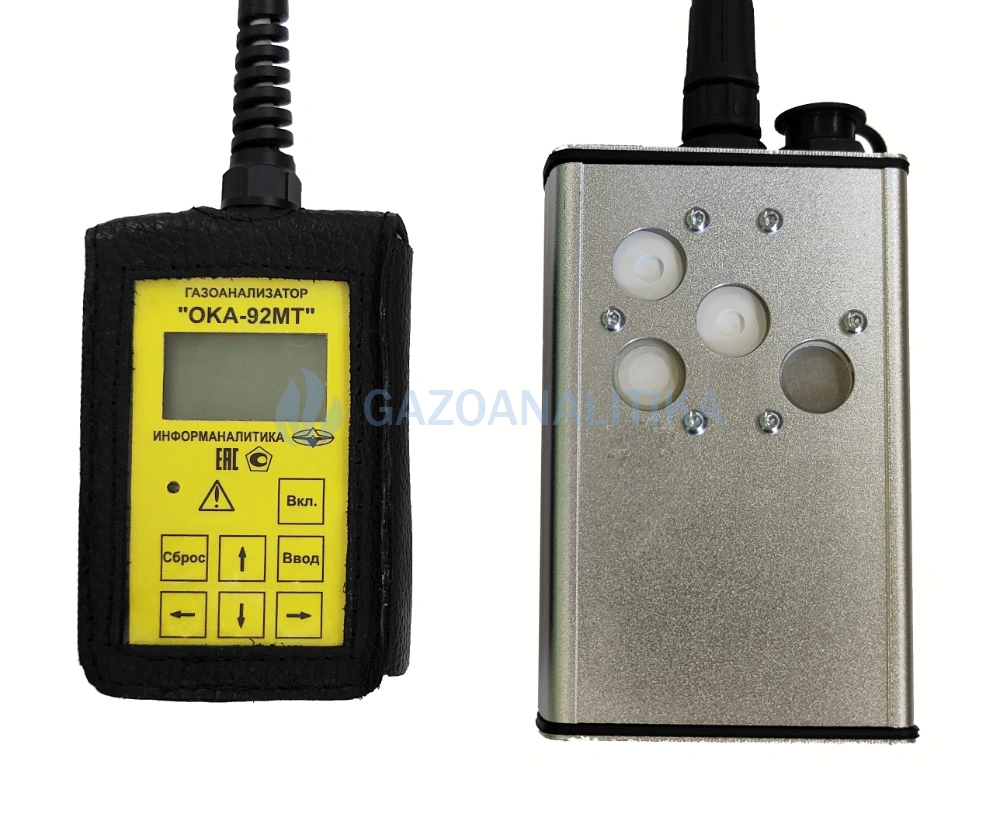

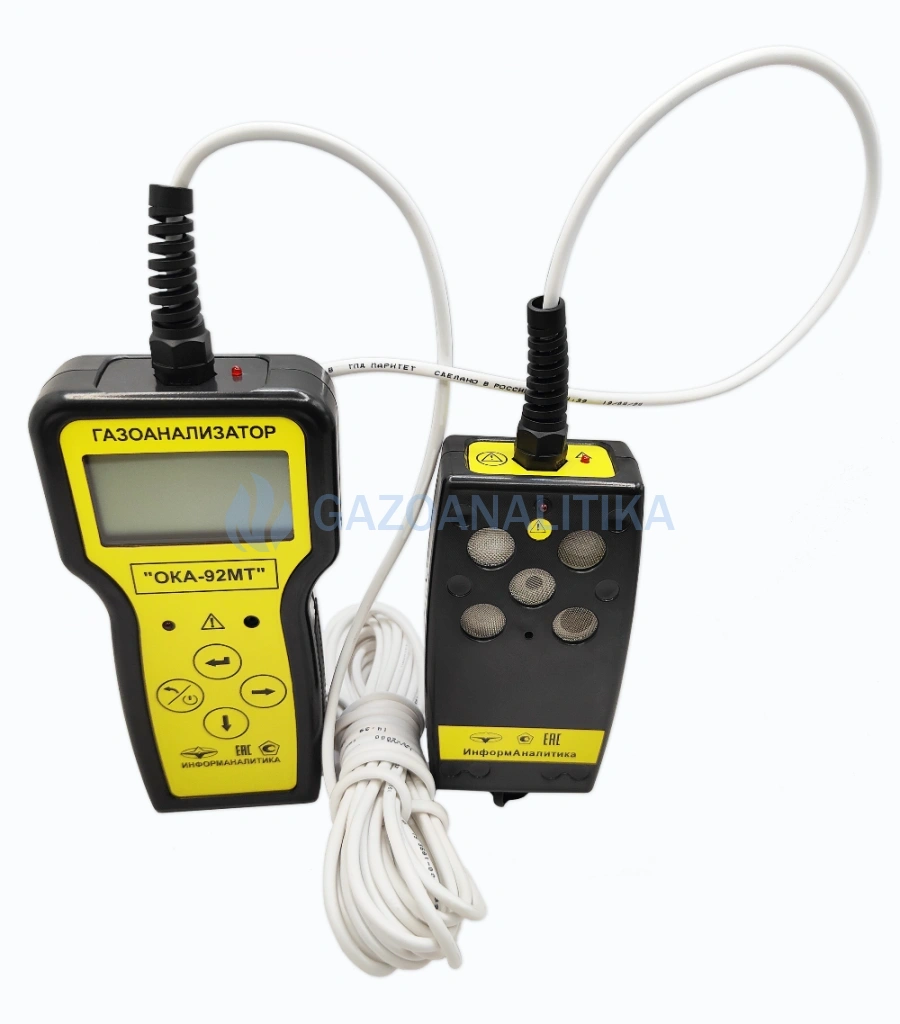

• ОКА-92МТ - газоанализатор кислорода, горючих и токсичных газов.

Газы, контролируемые переносным газоанализатором ОКА (-92, -М, -Т) исполнение И11:

• кислород О2;
• взрывоопасные и горючие газы с градуировкой по водороду Н2, или метану СН4 или пропану С3Н8, или гексану С6Н14;
• токсичные газы (оксид углерода CO, диоксид углерода СO2, аммиак NH3, хлор Cl2, хлороводород HCl, сероводород H2S, диоксид серы SO2, фтористый водород HF, диоксид азота NO2).

Принцип действия переносного газоанализатора ОКА -92, -М, -Т с выносным блоком датчиков (исполнение И11)

Принцип действия газоанализатора ОКА -92, -М, -Т с выносным блоком датчиков основан на измерении токов электрохимических (О2 и токсичные газы) и термокаталитических или оптических (при измерении содержания суммы горючих газов) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Типы применяемых сенсоров определяются газами, подлежащими контролю.

Сигналы чувствительных элементов (сенсоров), расположенных в блоке датчиков (блоке сенсоров), подаются на входы усилителей, осуществляющих преобразование, усиление и согласование с АЦП. Контроллер вычисляет концентрацию измеряемого газа. Измеренная концентрация в формате совместимом с RS-232 по межблочному кабелю передается в блок индикации.

Блок датчиков питается от встроенных аккумуляторов. Для зарядки аккумуляторов на блоке датчиков установлен разъем.

Блок индикации не имеет встроенного питания и питается от блока датчиков.

В блоке индикации ОКА результат измерения и служебные сообщения выводятся на знакосинтезирующий дисплей. Для сигнализации превышения заданных порогов загазованности в блоке индикации имеется звуковая и световая сигнализации. Управление режимами работы газоанализатора ОКА осуществляется с помощью кнопок, расположенных на лицевой панели блока индикации.

После включения питания газоанализатор работает в режиме непрерывного измерения контролируемых газов. Результат измерения по первому каналу выводится на дисплей сразу после включения питания и окончания прогрева.

Переключение просматриваемого канала производится нажатием любой стрелочной кнопки (формула газа и результат измерения индицируется на дисплее).

При превышении заданного порогового уровня загазованности по токсичному или горючему газу или при снижении содержания кислорода ниже порогового уровня, независимо от текущего просматриваемого канала, включается звуковая и световая сигнализация. Максимальное число пороговых уровней - два.

Чувствительные элементы размещены в блоке датчиков, соединённом с блоком индикации ОКА кабелем, длиной от 6 (до 30 метров по заказу). Благодаря такой конструкции удобно производить замеры загазованности на глубине, при этом не требуется принудительный отбор пробы. Чувствительные элементы (сенсоры) помещаются непосредственно внутрь контролируемого объема блока датчиков, за счет этого увеличивается скорость реакции газоанализатора на появление повышенных концентраций контролируемых газов.

Особенности переносных газоанализаторов ОКА (-92, -М, -Т) с выносным блоком датчиков (исполнение И11):

• малые масса и габариты;
• работоспособность при отрицательных температурах (до -40°С);
• предусмотрен контроль разряда аккумулятора;
• электронная установка нуля.

Питание газоанализатора ОКА (-92, -М, -Т) производится от встроенных аккумуляторов: батарея из 4-х элементов HRR200A 1,2 В, емкостью 2 Ач. Батарея расположена в блоке датчиков. Одноканальная модификация газоанализатора ОКА-Т питается от батареи из 4-х элементов 75 АА H 1,2 В, емкостью 750 мАч.
