Переносной однокомпонентный газоанализатор АНКАТ-7631Микро-RSH предназначен для измерения массовой концентрации меркаптановой серы в пересчете на этилмеркаптан в газе природном или сжиженном углеводородном газе одорированных СПМ (СПМ1) с автоматическим переводом в баллы, соласно СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.14-2016.
Область применения - при проведении приборного контроля интенсивности запаха природного газа в соответствии с СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ для выполнения требований ГОСТ 54983-2012 п.6.6.
Тип газоанализатора АНКАТ-7631Микро-RSH - переносной.
Способ забора пробы - диффузионный или принудительный от газопроводов низкого давления.
Принцип работы - электрохимический.
Все модификации газоанализатора АНКАТ-7631Микро-RSH соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
Особенности газоанализаторов АНКАТ-7631Микро-RSH:
- монохромный дисплей АНКАТ-7631Микро-RSH отображает концентрации газа в режиме реального времени;
- простота и надежность конструкции;
- прорезиненный ударопрочный корпус (выдерживает падение на бетонный пол с высоты 1 м);
- при включении сигнализатора происходит полнофункциональная диагностика датчика, состояния батареи, а также звуковой сигнализации;
- яркая высококонтрастная индикация измеренной концентрации газа на лицевом ЖКИ дисплее;
- энергонезависимая память. Архив результатов измерений содержит данные за 30 суток, записанные с интервалом в 1 минуту;
- обмен данными с ПЭВМ по интерфейсу USB;
- яркая световая и мощная звуковая сигнализация, создающая звуковое давление не менее 70 дБ на расстоянии 0,3 м от прибора;
- межкалибровочный интервал - 6 месяцев;
- межповерочный интервал - 1 год;
- одновременное определение интенсивности запаха СПМ в баллах и измерение массовой концентрации СПМ в мг/м3;
- в сервисном ПО возможность заполнения формы «Акта контроля интенсивности запаха газа» по ГОСТ Р 54983-2012 пункт 6.6.4 Приложение С с обращением к архиву прибора (исключение человеческого фактора на передаваемые данные руководству филиалов ОАО «Газпром газораспределение» и «Ростехнадзору»).
- невысокая стоимость эксплуатации и простота обслуживания.
Газоанализаторы АНКАТ-7631МИКРО-RSH обеспечивают выполнение следующих функций:
- измерение массовой концентрации (объемной доли) определяемого компонента;
- цифровую индикацию содержания определяемого компонента на индикаторе;
- графическую индикации интенсивности запаха в баллах;
- выдачу звуковой и световой предупредительной и аварийной сигнализации при достижении содержания массовой концентрации определяемого компонента пороговых значений Порог1 и Порог2;
- цифровую индикацию установленных пороговых значений;
- сохранение в энергонезависимой памяти измеренных значений содержания определяемого компонента;
- обмен данными с внешним устройством по интерфейсу USB;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО.
Газоанализаторы АНКАТ-7631Микро-RSH обеспечивают следующие виды сигнализации:
- ПРЕДУПРЕДИТЕЛЬНАЯ - прерывистая красная световая и звуковая частотой 0,5-1 Гц, свидетельствующая о достижении содержания определяемого компонента порога срабатывания сигнализации ПОРОГ 1;
- АВАРИЙНАЯ - прерывистая красная световая и звуковая частотой 5-6 Гц, свидетельствующая о достижении содержания определяемого компонента порога срабатывания сигнализации ПОРОГ 2;
- РАЗРЯД – прерывистая красная световая (одиночная вспышка с периодом от 9 до 10 с) и звуковая (одиночная с периодом от 9 до 10 с), свидетельствующая о разряде аккумулятора;
- ОТКАЗ - прерывистая красная световая (двойная вспышка с периодом от 4 до 5 с), звуковая (двойная с периодом от 4 до 5 с), свидетельствующая об отказе измерительной схемы газоанализаторов.
Газоанализатор меркаптана Анкат-7631Микро-RSH
Газоанализатор АНКАТ-7631МИКРО-RSH осуществляет непрерывное измерение массовой концентрации меркаптановой серы и индикацию на табло следующих величин по выбору пользователя:
- массовой концентрации меркаптановой серы в мг/м3;
- интенсивности запаха в баллах;
- массовой концентрации этилмеркаптана в мг/м3.
|
|
|
|
|

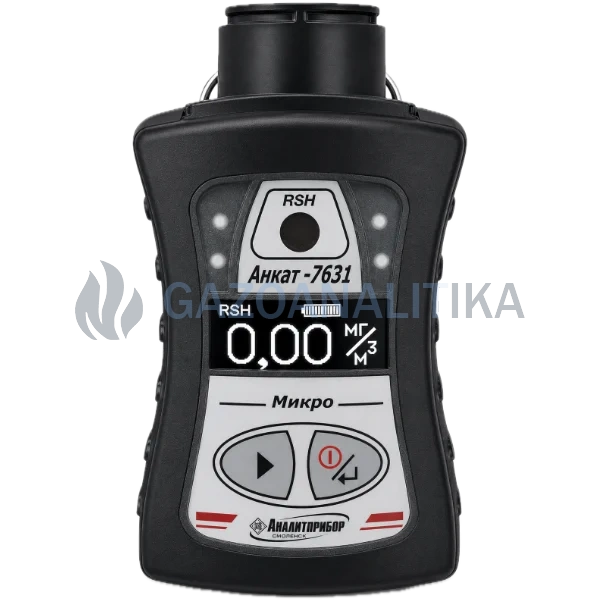

Индикация массовой концентрации меркаптановой серы в мг/м3
1 - поле вывода баллов в графическом виде; |
Индикация массовой концентрации этилмеркаптана в мг/м3
1 - поле вывода баллов в графическом виде; |

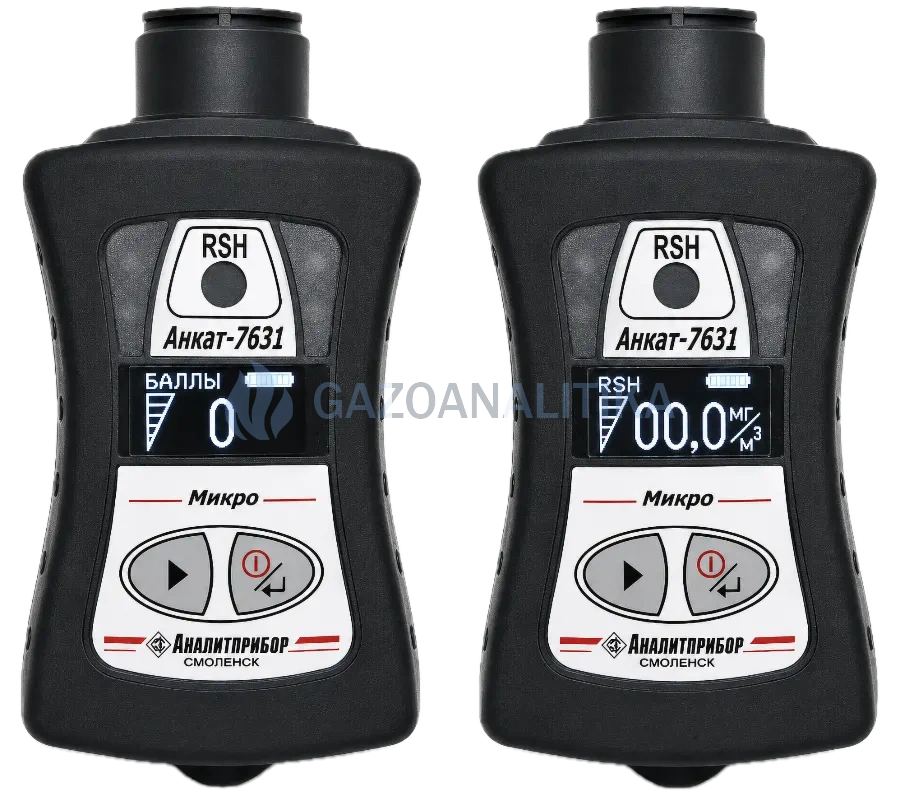

Индикация интенсивности запаха в баллах
1 - поле вывода баллов в графическом виде; |
Соотношения балльной оценки интенсивности запаха и концентрации меркаптановой серы газоанализатора АНКАТ-7631Микро-RSH
| Балл | Диапазон концентраций меркаптановой серы, мг/м3 | |
|---|---|---|
| нижняя граница, не менее | верхняя граница, менее | |
| 0 | 0 | 1 |
| 1 | 1 | 2 |
| 2 | 2 | 4 |
| 3 | 4 | 13 |
| 4 | 13 | 36 |
| 5 | 36 |
- |
Технические характеристики газоанализатора АНКАТ-7631Микро-RSH
| Характеристики | Значения |
|---|---|
| Диапазон измерения меркаптановой серы (RSH) | 0 - 40 мг/м3 |
|
Диапазон показаний меркаптановой серы (RSH): - в режиме индикации интенсивности запаха - в режиме индикации массовой концентрации меркаптановой серы в пересчете на этилмеркаптаны |
0 - 5 баллов 0 - 80 мг/м3 |
| Поверочный компонент | этилмеркаптан (C2H5SH) |
|
Пределы срабатывания основной абсолютной погрешности: - в диапазоне (от 0 до 5 мг/м3) - в диапазоне (от 5 до 40 мг/м3) СS(RSH) – действительное значение массовой концентрации меркаптановой серы в анализируемой пробе, мг/м3 |
±1 мг/м3 ± (1,0+0,2*(СS(RSH)-5)) |
| Цена единицы младшего разряда результатов измерений | 1 балл и 0,1 мг/м3 |
| Предел допускаемого времени установления показаний, не более | 60 c |
| Время прогрева, не более | 5 мин |
| Маркировка взрывозащиты | 1EXibIICT6Gb X |
| Степень пылевлагозащиты | IP68 |
| Время непрерывной работы, не менее (при t=20±5°С и отсутствия срабатывания сигнализации) | 500 ч |
| Питание от аккумулятора | от 2,0 до 2,9 В |
| Время заряда новой, а также полностью разряженной аккумуляторной батареи | 8 ч |
| Индикация | цифровая, световая, звуковая |
| Выходные сигналы | USB, протокол Modbus RTU |
| Уровень звукового сигнала, не менее | 70 дБ |
| Габаритные размеры, не более | 55х50х105 мм |
| Масса | 0,2 кг |
|
Срок службы, не менее: - газоанализатор Анкат-7631Микро-RSH - электрохимический датчик |
20 лет 3 года |
| Средняя наработка на отказ, не менее | 35000ч |
|
Гарантийный срок эксплуатации: - газоанализатор АНКАТ-7631Микро-RSH - электрохимический датчик |
18 мес 12 мес |
| Межповерочный интервал | 1 год |
| Условия эксплуатации | |
| Температуры окружающей среды | от -30°С до +45°С |
| Относительная влажность воздуха (без конденсации влаги) | 30 - 95% при t=35°С |
| Атмосферное давление | от 630 до 800 мм.рт.ст. |
Комплект поставки сигнализатора АНКАТ-7631Микро-RSH
Наименование:1. Газоанализатор АНКАТ-7631Микро-RSH
2. Комплект ЗИП (согласно ИБЯЛ.413411.058-14 ЗИ)*
3. Ведомость эксплуатационных документов ИБЯЛ.413411.058-14 ВЭ
4. Комплект эксплуатационных документов (согласно ИБЯЛ.413511.058-14 ВЭ)
*В состав ЗИП входят:
5. Кабель USB в упаковке ИБЯЛ.413955.013
6. Колпачок поверочный ИБЯЛ.301121.015 для отбора пробы
7. Устройство зарядное в упаковке ИБЯЛ.413955.012
8. Ключ шестигранный изогнутый, 2 мм
9. Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006
10. Трубка ПВХ 6х2
11. Трубка фторопластовая 4х1
Дополнительно по спец. заказу к АНКАТ-7631Микро-RSH поставляются:
| Наименование | Примечание |
|---|---|

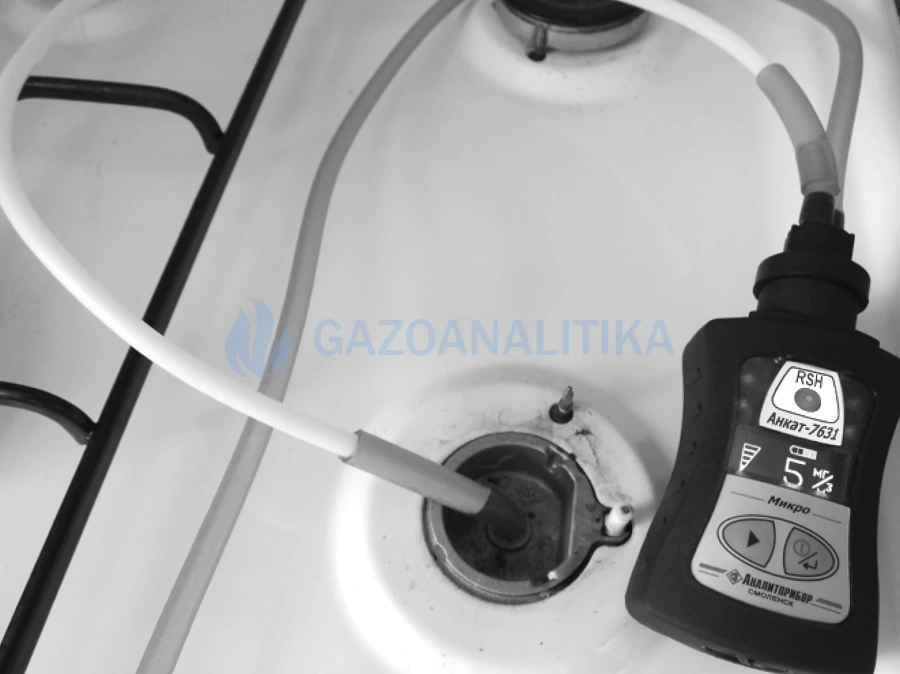

| 1. Корпус ИБЯЛ.301111.074 | Подача пробы от газовой плиты |
| 2. Корпус ИБЯЛ.301111.074-01 | |
| 3. Вентиль точной регулировки ИБЯЛ.306577.002 |
Проверка и корректировка показаний по ГСО-ПГС |
| 4. Вентиль регулировочной АПИ4.463.004-03 | Регулирование расхода пробы при подаче на газоанализатор из газопровода |
| 5. Блок аккумуляторный ИБЯЛ.563511.004 |
Замена блока аккумуляторного, отработавшего свой ресурс |
| 6. Диск с сервисным ПО ИБЯЛ.431212.045 для Анкат-7631Микро-RSH | позволяет считывать и устанавливать значения часов реального времени, считывать, архивировать и отображать на ПЭВМ в графическом и табличном виде измеренные значения содержания определяемого компонента из энергонезависимой памяти |
| 7. Модуль измерений и индикации ИБЯЛ.468157.012-01 | Замена модуля с истекшим ресурсом |
| 8. Модуль первичного преобразователя ИБЯЛ.411522.106 | Замена модуля с истекшим ресурсом |
| 9. Датчик ЭХД в упаковке ИБЯЛ.305649.038-27 | Замена датчика, отработавшего свой ресурс |
