Индивидуальный газоанализатор Мак-В предназначен для периодического измерения концентрации оксида углерода (CO) и для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу угарного газа (оксида углерода).
Область применения газоанализаторов Мак-В: промышленные зоны предприятий, рабочие места, и другие помещения, где возможное наличие угарного газа (оксида углерода) представляет угрозу здоровья персонала.
Принцип действия газоанализатора Мак-В
Принцип действия схемы контроля концентраций оксида углерода (СО) газоанализатора МАК-В основан на амперометрическом измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.
Цифровая трехразрядная матрица показывает концентрацию монооксида углерода в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Габаритные размеры газоанализатора Мак-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Мак-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке газоанализатора установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.

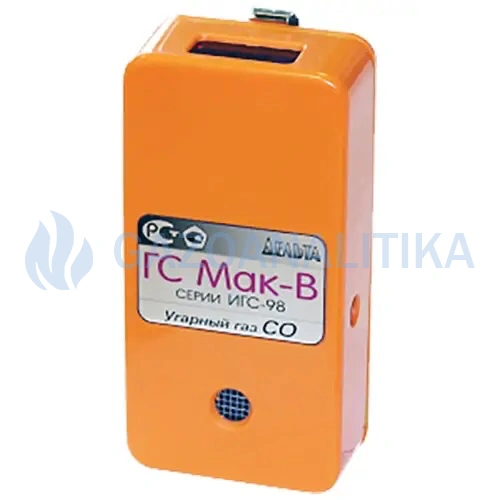

Внешний вид газоанализатора Мак-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Мак-В серии ИГС-98
| Характеристики МАК-В | Значения |
|---|---|
|
Возможные диапазоны измерения угарного газа (CO) газоанализатора Мак-В |
от 0,01 до 32 мг/м3 |
| Пороги срабатывания для стандартного диапазона измерения (от 0,1 до 320 мг/м3) |
порог1 - 20 мг/м3 |
| Основная относительная погрешность измерения в нормальных условиях (н.у.) |
15 % |
| Порог чувствительности газоанализатора для стандартного диапазона измерения (от 0,1 до 320 мг/м3) |
1 мг/м3 |
| Тип сенсора |
электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
60 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05Вт |
| Время работы без подзарядки аккумуляторов |
20 ч |
| Степень пылевлагозащиты |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Габаритные размеры газоанализатора Мак-В |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Мак-В - зарядное устройство |
0,15 кг |
| Межповерочный интервал газоанализатора Мак-В |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
| Срок службы газоанализатора, не менее |
10 лет |
| Срок службы сенсорного модуля, не менее |
3 года |
| Условия эксплуатации газоанализатора Мак-В | |
| Температура окружающей среды |
-30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Мак-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Мак-В.
Комплект поставки газоанализатора Мак-В серии ИГС-98:
- Газоанализатор Мак-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
Дополнительные принадлежности или опции (по спец. заказу) для газоанализатора Мак-В:
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
