Газоанализатор переносной Мальва-В предназначен для периодического измерения концентрации метанола (СН3ОН).
Индивидуальные газоанализаторы Мальва-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу метанола.
Область применения газоанализаторов Мальва-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие паров метанола представляют угрозу здоровья персонала или имеется опасность взрыва.
Принцип действия газоанализатора Мальва-В
Принцип действия схемы контроля концентраций метанола газоанализатора Мальва-В основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.
Цифровая трехразрядная матрица газоанализатора Мальва-В показывает концентрацию метанола в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Метанол, другие названия: метиловый спирт, древесный спирт, карбинол, метилгидрат, гидроксид метила. Является простейшим одноатомным спиртом, в природе практически не встречается. В обычных условиях бесцветная, легколетучая, горючая жидкость с запахом напоминающим запах этилового спирта. ПДК метанола составляет 5 мг/м3. Из-за высокой токсичности опасен не только сам метанол но и жидкости на его основе. Наиболее легкая форма отравления характеризуется наличием головной боли, общей слабостью, недомоганием, ознобом, тошнотой, рвотой. Приём внутрь 5-10 мл метанола приводит к тяжёлому отравлению, а 30 мл и более - к смерти.=
Габаритные размеры газоанализатора МАЛЬВА-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Мальва-В серии ИГС-98 выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке газоанализатора расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора расположено отверстие для доступа воздуха к газочувствительному сенсору.

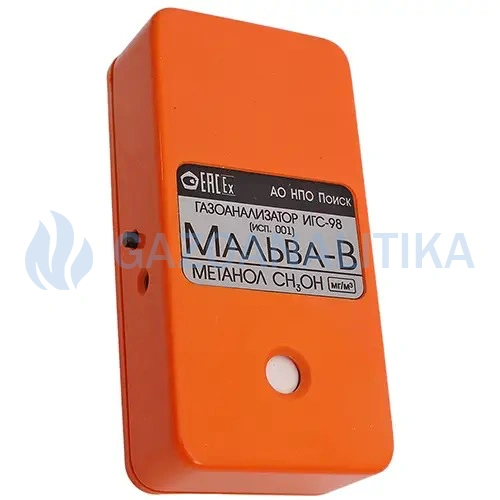

Внешний вид газоанализатора Мальва-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Мальва-В серии ИГС-98
| Характеристики Мальва-В | Значения |
|---|---|
| Возможные диапазоны измерения метанола (CH3OH) газоанализатора Мальва-В: |
от 0,1 до 32 мг/м3 (по умолчанию для контроля ПДК воздуха рабочей зоны) |
|
Пороги срабатывания для стандартного диапазона измерения (от 0,1 до 32 мг/м3): - порог 1 - порог 2 |
5 мг/м3 |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.): - в диап. от 0,1 до 32 мг/м3 - в диап. от 0,01 до 8 г/м3 - в диап. от 0,01 до 3,0 % об.д. |
25 % |
| Порог чувствительности для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
0,1 мг/м3 |
| Тип сенсора |
электрохимический, полупроводниковый, оптический |
|
Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более: - в диап. от 0,1 до 32 мг/м3 - в диап. от 0,01 до 8 г/м3 - в диап. от 0,01 до 3,0 % об.д. |
45 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы без подзарядки аккумуляторов |
20 час |
| Степень пылевлагозащиты |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Габариты газоанализатора |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Мальва-В - зарядное устройство |
0,15 кг |
| Межповерочный интервал |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
|
Срок службы: - газоанализатор - сенсорный модуль |
10 лет |
| Условия эксплуатации газоанализатора МАЛЬВА-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95 % |
Питание газоанализатора Мальва-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Мальва-В.
Комплект поставки газоанализатора Мальва-В серии ИГС-98:
- Газоанализатор Мальва-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
