Газоанализатор переносной Марш-В предназначен для периодического измерения концентрации метана (CH4).
Индивидуальные газоанализаторы МАРШ-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу метана (CH4).
Область применения газоанализаторов Марш-В: промышленные зоны предприятий, рабочие места, и другие помещения, где наличие возможности выброса метана (CH4) представляет угрозу опасности взрыва.
Принцип действия газоанализатора Марш-В
Принцип действия схемы контроля концентраций горючих газов газоанализатора Марш-В основан на изменении сопротивления термокаталитического или оптического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора.
Цифровая трехразрядная матрица показывает концентрацию метана в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Конструктивно индивидуальный газоанализатор МАРШ-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.
Газоанализатор Марш-В производится в следующих исполнениях:
- Марш-В газоанализатор на метан CH4 с термокаталитическим сенсором.
- Марш-В газоанализатор на метан CH4 с оптическим сенсором.
Габаритные размеры газоанализатора Марш-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Марш-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.

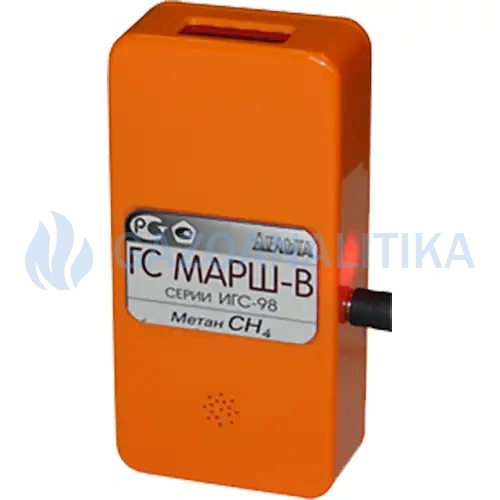

Внешний вид газоанализатора Марш-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства; 4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Марш-В серии ИГС-98
| Характеристики Марш-В | Значения |
|---|---|
|
Возможные диапазоны измерения метана (CH4) в зависимости от используемого сенсора: |
от 0,01 до 3,2 % об.д. (для контроля ДВК рабочей зоны) |
| Пороги срабатывания сигнализации для диапазонов измерения контроля ДВК рабочей зоны |
порог 1 - 0,5 % об.
(возможна установка параметров порогов по требованию заказчика) |
|
Основная относительная погрешность измерения в нормальных условиях (н.у.): - термокаталитический сенсор - оптический сенсор |
15 % |
| Порог чувствительности газоанализатора Марш-В |
0,01 % об. |
| Тип сенсора |
термокаталитический или оптический |
|
Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более: - термокаталитический сенсор - оптический сенсор |
30 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Защита корпуса газоанализатора Марш-В |
IP54 |
| Уровень защиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
|
Время работы без подзарядки аккумуляторов: - с оптическим сенсором - с термокаталитическим сенсором |
8 ч |
| Габаритные размеры газоанализатора Марш-В |
100х50х25 мм |
|
Масса, не более, кг: - комплект газоанализатора МАРШ-В - зарядное устройство |
0,15 кг |
| Срок службы газоанализатора, не менее |
10 лет |
|
Срок службы сенсорного модуля, не менее - термокаталитический - оптический |
3 лет |
| Периодичность поверки |
1 раз в год |
| Гарантийный срок эксплуатации |
1 год |
| Условия эксплуатации газоанализатора МАРШ-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95 % |
Питание газоанализатора Марш-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора МАРШ-В.
Комплект поставки газоанализатора Марш-В серии ИГС-98:
- Газоанализатор Марш-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
