Газоанализатор Хвощ-В предназначен для непрерывного автоматического измерения концентрации хлороводорода HCl.
Индивидуальные газоанализаторы Хвощ-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу рабочей зоны хлороводорода (HCl).
Область применения газоанализаторов Хвощ-В: промышленные зоны предприятий, рабочие места, и другие помещения, где возможное наличие хлороводорода (HCl) представляет угрозу здоровья персонала.
Хлороводород HCl - бесцветный, термически устойчивый газ с резким запахом, дымящий во влажном воздухе. Водный раствор широко используется для получения хлоридов, для травления металлов, очистки поверхности сосудов, скважин от карбонатов, обработки руд, при производстве каучуков, глутамината натрия, соды, хлора и других продуктов. Также применяется в органическом синтезе.
Принцип действия газоанализатора Хвощ-В
Принцип действия схемы контроля концентраций хлороводорода (HCl) газоанализатора Хвощ-В основан на изменении сопротивления электрохимического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа.
Цифровая трехразрядная матрица газоанализатора ХВОЩ-В показывает концентрацию хлороводорода в мг/м3, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Габаритные размеры газоанализатора Хвощ-В серии ИГС-98 (мм)
Конструктивно индивидуальный газоанализатор Хвощ-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке газоанализатора Хвощ-В расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке газоанализатора установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газоанализатора Хвощ-В расположено отверстие для доступа воздуха к газочувствительному сенсору.

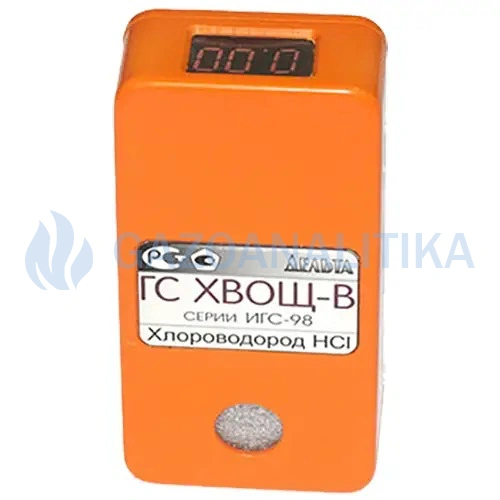

Внешний вид газоанализатора Хвощ-В серии ИГС-98
1 - индикатор; 2 - отверстие для доступа воздуха к газочувствительному сенсору; 3 - гнездо подключения зарядного устройства;4 - кнопка включения; 5 - клипса для крепления газоанализатора к одежде.
Технические и метрологические характеристики газоанализатора Хвощ-В серии ИГС
| Характеристики Хвощ-В | Значения |
|---|---|
| Возможные диапазоны измерения хлороводорода (НCl) газоанализатора Хвощ-В |
от 0,1 до 32 мг/м3 (по умолчанию для контроля ПДК воздуха рабочей зоны) |
| Пороги срабатывания сигнализации для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
порог 1 - 5 мг/м3 |
| Основная относительная погрешность измерения в нормальных условиях (н.у.) |
15 % |
| Порог чувствительности для стандартного диапазона измерения (от 0,1 до 32 мг/м3) |
0,1 мг/м3 |
| Тип сенсора |
электрохимический |
| Время срабатывания сигнализации Т(0.9) при нормальных условиях, не более |
60 с |
|
Сигнализация газоанализатора: - световая - звуковая - цифровая |
цифровая матрица |
| Степень пылевлагозащиты |
IP54 |
| Маркировка взрывозащиты газоанализатора |
1Ex dа ia IIB+H2 T4 Gb X |
| Электрическое питание от внутреннего источника пост. тока |
3,7 В |
| Потребляемая мощность в режиме (дежурный/сигнальный), не более |
0,05 Вт |
| Время работы без подзарядки аккумуляторов |
20 ч |
| Габаритные размеры газоанализатора Хвощ-В |
100х50х25 мм |
|
Масса, не более: - комплект газоанализатора Хвощ-В - зарядное устройство |
0,15 кг |
| Межповерочный интервал газоанализатора Хвощ-В |
12 мес |
| Гарантийный срок эксплуатации |
12 мес |
|
Срок службы, не менее: - газоанализатор Хвощ-В - сенсорный модуль, |
10 лет |
| Условия эксплуатации газоанализатора Хвощ-В | |
| Температура окружающей среды |
от -30°С до +50°С |
| Относительная влажность воздуха |
от 30 до 95% |
Питание газоанализатора Хвощ-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газоанализатора Хвощ-В.
Комплект поставки газоанализатора Хвощ-В серии ИГС-98:
- Газоанализатор Хвощ-В
- Зарядное устройство (сетевой адаптер 12 В) для газоанализатора
- Упаковка
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- поверочная насадка-адаптер НГ-100 ФГИМ.413944.001
