Сигнализатор СТГ-1 предназначен для выдачи сигнализации о превышении установленных пороговых значений оксида углерода (CO) и довзрывоопасной концентрации горючих газов - метана (CH4) или пропан-бутановой смеси в воздухе.
ИСПОЛНЕНИЯ сигнализаторов СТГ-1:
- СТГ-1-1 с одним выносным датчиком на метан (CH4), для помещений менее 100 м2;
- СТГ-1-2 с двумя выносными датчиками на метан (CH4), для помещений более 100 м2 и менее 200м2.
Область применения: установка в помещении КОТЕЛЬНЫХ различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Согласно требованиям нормативных документов, количество необходимых точек контроля рассчитывается исходя из формулы - 1 точка на 100 м2 для метана, 1 точка на 200 м2 для оксида углерода, но не менее 1-го точки контроля на помещение.
Сигнализаторы СТГ-1 внесены в государственный реестр средств измерений РФ и поставляется со свежей государственной поверкой. Поверка осуществляется 1 раз в год.
Тип прибора - стационарный, двух - и трехблочный, непрерывного действия.
Способ отбора пробы сигнализаторов СТГ-1 - диффузионный.
Принцип измерений сигнализатора СТГ-1:
- по каналу CO - электрохимический;
- по каналу CH - термохимический.
Достоинства сигнализатора СТГ-1:
- наличие "сухих" контактов реле по каждому порогу сигнализации, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
- наличие сигнализации неправильного подключения блока датчика, обрыва или короткого замыкания линии связи;
- наличие встроенной звуковой и световой сигнализации;
- наличие кнопки "ТЕСТ", позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- наличие внешнего входа "АВАРИЯ", что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
- приборы по каналу оксида углерода имеют выход "КОНТРОЛЬ" - выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, предназначенный для контроля метрологических характеристик;
- подключение с помощью клеммных соединений;
- автокалибровка нуля при включении или раз в 14 дней.
Устройство и работа сигнализатора СТГ-1

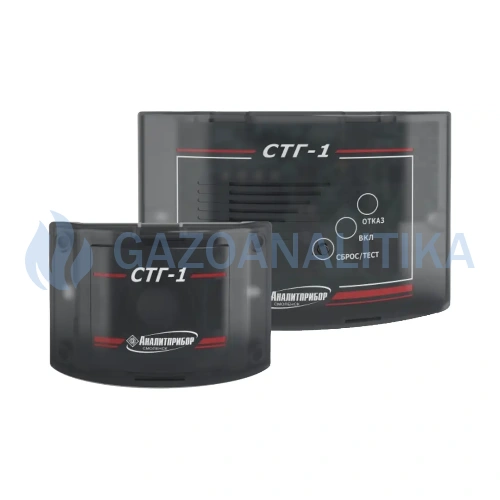

Сигнализатор СТГ-1 конструктивно состоит из блока контроля и сигнализации (БКС) и одного или двух выносных блоков датчика (БД). Сенсор оксида углерода встроен в блок контроля и сигнализации, сенсор метана находится в блоке датчика. Связь между блоками осуществляется по трехпроводной линии.

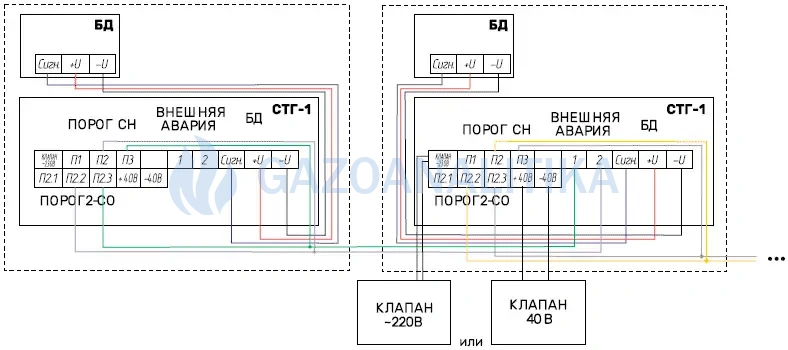

СТГ-1 предназначены для работы совместно с клапанами электромагнитными КЭГ-9720 (НО) и КЭГ-9720 (НЗ), предназначенными для использования в качестве запорного устройства на газопроводах, или другими клапанами-отсекателями, совместимыми по электрическим характеристикам.

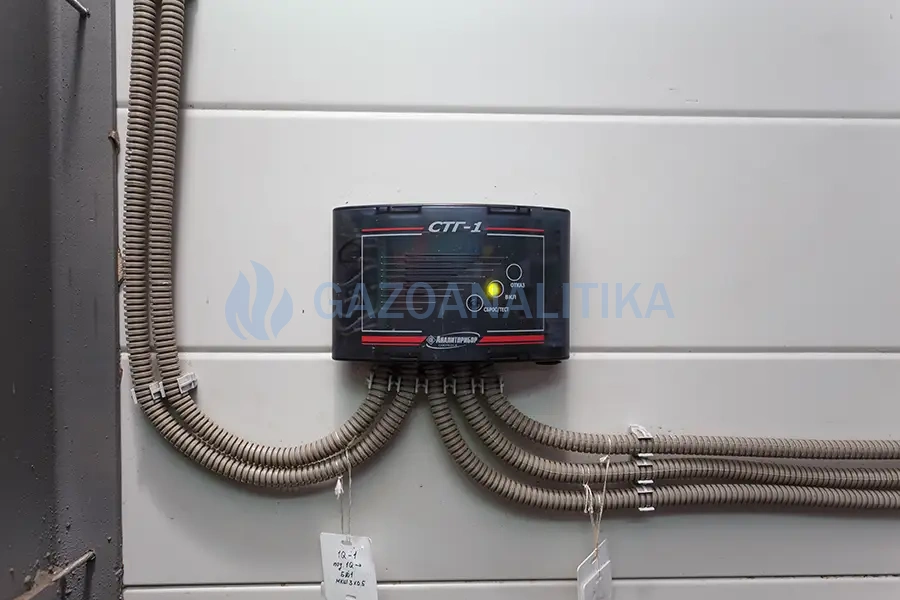

Блок контроля сигнализатора СТГ-1 со встроенным сенсором на оксид углерода следует устанавливать на стене в вертикальном положении на расстоянии 1,5 - 1,8 м от пола в непосредственной близости от рабочего места оператора, но не ближе 2-х метров от мест подачи приточного воздуха и открытых форточек. Запрещается устанавливать прибор в непосредственной близости от источников тепла (нагревательных приборов).

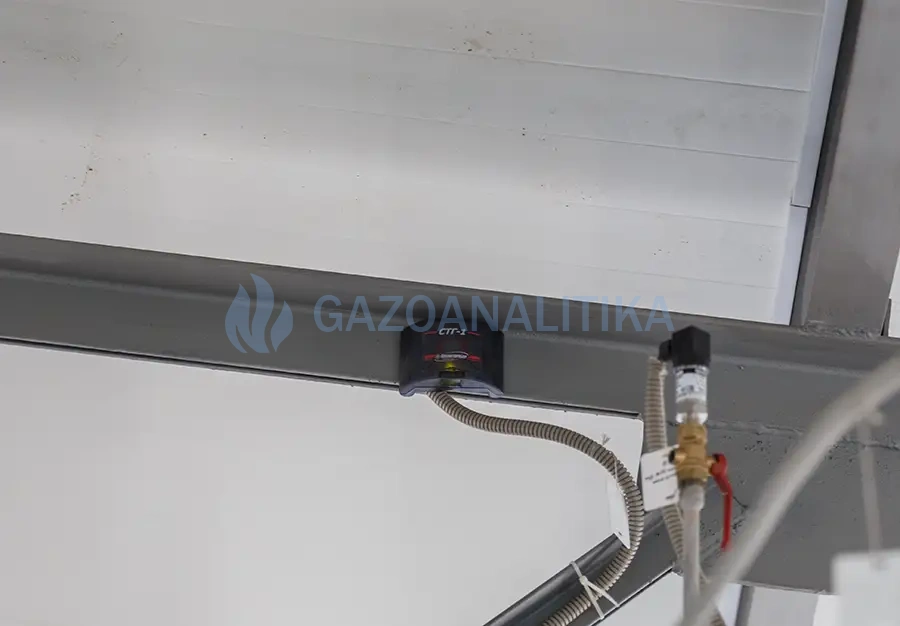

Выносной датчик СТГ-1 на метан следует располагать в местах наиболее вероятного скопления, на стене, в вертикальном положении, на расстоянии не менее 1 метра от края газового оборудования и на расстоянии 10-20 см от потолка.
Режимы работы сигнализатора СТГ-1
| Режим / событие | Описание СИГНАЛИЗАЦИИ или действия |
|---|---|
| ВКЛЮЧЕН | Постоянная световая индикация зеленого цвета "ВКЛ" на БКС и БД |
|
ПРЕДУПРЕДИТЕЛЬНАЯ-СО при достижении концентрации 20мг/м3 |
Прерывистая красная световая - ГАЗ (частотой от 0,5 до 1 Гц) на БКС, свидетельствующая о том, что содержание оксида углерода в анализируемой среде достигло ПОРОГ1-СО с одновременным переключением «сухих» контактов реле ПОРОГ1-СО (автоматически отключается при снижении содержания концентрации в анализируемой среде относительно установленного порога срабатывания) |
|
АВАРИЙНАЯ-СО при достижении концентрации 100мг/м3 |
Постоянная красная световая - ГАЗ + прерывистая звуковая на БКС, свидетельствующие о том, что содержание оксида углерода в анализируемой среде достигло ПОРОГ2-СО с одновременным переключением «сухих» контактов реле ПОРОГ2-СО (сигнализация АВАРИЙНАЯ-СО - блокирующаяся; отключение возможно только нажатием кнопки "СБРОС/ТЕСТ" при условии снижения содержания концентрации относительно установленного порога срабатывания ПОРОГ2-СО) |
|
АВАРИЙНАЯ-СН при достижении концентрации 10 или 20 % НКПР (определяется наличием или отсутствием перемычки) |
Прерывистая красная световая - ГАЗ (частотой от 5 до 6 Гц) на БКС и БД + звуковая на БКС, свидетельствующие о том, что содержание метана в месте установки БД достигло ПОРОГ-СН, с одновременным переключением «сухих» контактов реле ПОРОГ-СН ( отключение сигнализации возможно только нажатием кнопки "СБРОС/ТЕСТ" при условии снижения содержания концентрации относительно установленного ПОРОГ-СН; АВАРИЙНАЯ-СН имеет приоритет над ПОРОГ1-СО и ПОРОГ2-СО). |
| ОТКАЗ | Постоянная желтая световая на БКС, свидетельствующая о неисправности измерительного канала оксида углерода, а также об обрыве или коротком замыкании в кабеле связи БКС с БД и постоянная желтая световая сигнализация на БКС и БД, свидетельствующую о неисправности измерительной схемы по каналу CH в БД или выходе из строя ТХД (сенсора по CH). |
| ВНЕШНЯЯ АВАРИЯ | Прерывистая красная световая - ГАЗ (двойная вспышка с периодом 5 с) и соответствующая звуковая на БКС при поступлении сигнала на вход АВАРИЯ с одновременным переключением «сухих» контактов реле ПОРОГ1-СО, ПОРОГ2-СО, ПОРОГ-СН в положение, соответствующее сработавшей предупредительной и аварийной сигнализации ( ВНЕШНЯЯ АВАРИЯ имеет приоритет над ПОРОГ1-СО; ПОРОГ2-СО, а ПОРОГ-СН имеют приоритет над сигнализацией ВНЕШНЯЯ АВАРИЯ). |
| Выбор значения ПОРОГ-СН | Установка или снятие перемычки на порте управления БД. |
| Выбор режима включения | Срабатывание или несрабатывание сигнализации АВАРИЙНАЯ-СН после подачи напряжения питания переменного тока путем установки или снятия перемычки на порте управления БКС. |
| Индикация проведения автоматической корректировки нуля по каналу CH | Прерывистая световая желтого цвета на БД |
| Проведение корректировки нуля и чувствительности | Подача соответствующих сигналов на порт управления БКС при корректировке канала CO и на порт управления БД при корректировке канала CH. |
Исполнения, на замену снятых с производства сигнализаторов СТГ-1
| Наименование и обозначение новой модели | Количество датчиков на метан | Наименование старого исполнения (на замену) |
|---|---|---|
|
СТГ-1 -1 ИБЯЛ.413411.056 |
1 |
СТГ-1-1Д10 (в) ИБЯЛ.413411.034 СТГ-1-1Д10 (о) ИБЯЛ.413411.034-01 СТГ-1-1Д20 (в) ИБЯЛ.413411.034-02 СТГ-1-1Д20 (о) ИБЯЛ.413411.034-03 |
|
СТГ-1 -2 ИБЯЛ.413411.056-01 |
2 |
СТГ-1-2Д10 (в) ИБЯЛ.413411.034-04 СТГ-1-2Д10 (о) ИБЯЛ.413411.034-05 СТГ-1-2Д20 (в) ИБЯЛ.413411.034-06 СТГ-1-2Д20 (о) ИБЯЛ.413411.034-07 |
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 200 м.
Марка кабеля - ШВВП 3х0,25 ГОСТ 7399-97, ПВС 3х0,5 ГОСТ 7399-97, ШВЛ 3х0,75 ГОСТ 7399-97, ППВ 3х1,0 ГОСТ 6323-79, РПШ 3х1,25 ТУ 16-К18.001-89.
Максимальная площадь сечения жилы подключаемого кабеля к клеммам прибора - не более 2,5 мм2.
Технические характеристики сигнализатора СТГ-1
| Характеристики | Значения |
|---|---|
|
Диапазон сигнальных концентраций по каналу горючих газов : - при установленном значении АВАРИЯ-СН, равном 10 %НКПР, - при установленном значении АВАРИЯ-СН, равном 20 %НКПР |
от 5 до 19 % НКПР от 15 до 31 % НКПР |
|
Время срабатывания сигнализатора СТГ-1, не более - по горючему газу - по оксиду углерода (СО) |
15с 45с |
| Номинальное время установления сигнала на выходе "КОНТРОЛЬ" Т0,9ном | 60с |
|
Время прогрева сигнализатора СТГ-1, не более: - по каналу горючих газов, - по каналу оксида углерода |
5 мин 60 мин |
|
Срабатывание "сухих" контактов реле: - 1-й порог (по СО) - 2-й порог (по СО) - авария (по горючим газам) |
одна группа 30 В; 2,5 А одна группа 220 В; 5 А одна группа |
| Индикация сигнализатора СТГ-1 | звуковая общая, световая раздельная |
| Уровень звукового давления, на расстоянии 1 м по оси акустического излучателя | не менее 70 дБ |
| Степень пылевлагозащиты сигнализатора СТГ-1 | IP30 |
| Длина кабеля связи между блоком контроля и датчиком по горючему газу | до 200 м, сечение жилы 0,75 мм |
| Напряжение питания сигнализатора СТГ-1 | от 130 до 253В, 50 Гц |
| Мощность, потребляемая , не более: | 10 В·А |
|
Габаритные размеры, не более: - блок датчика сигнализатора СТГ-1 на метан - блок контроля сигнализатора СТГ-1 со встроенным датчиком оксида углерода |
70х110х50 мм 195х120х65 мм |
|
Масса, не более: - блок датчика - блок контроля |
0,5 кг 1,0 кг |
| Средняя наработка на отказ в условиях эксплуатации, не менее (при этом допускается замена ЭХД (ТХД), выработавших свой ресурс) | 30000ч |
|
Гарантийный срок эксплуатации, не менее: - сигнализатор СТГ-1 - сенсоры |
18 мес 12 мес |
|
Срок службы, не менее: - сигнализатор СТГ-1 - сенсоры |
10 лет 5 лет |
| Условия эксплуатации сигнализатора СТГ-1 | |
| Температура окружающей среды | от -10 до +50°С |
|
Относительная влажность воздуха: - блок контроля и сигнализации - блок датчиков |
от 30 до 95 % при температуре 30°С от 30 до 95 % при температуре 40°С |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Метрологические характеристики сигнализатора СТГ-1
| Характеристика | Значение |
|---|---|
| Канал угарного газа (СО) | |
| Диапазон измерений | от 0 до 200 мг/м3 |
| Диапазон показаний | от 0 до 250 |
| ПОРОГ 1-CO | 20 мг/м3 |
| ПОРОГ 2-CO | 100 мг/м3 |
| Канал горючих газов | |
| ПОРОГ-CH |
10 или 20 %НКПР, определяется наличием или отсутствием перемычки, устанавливаемой потребителем на порте управления прибора |
Комплект поставки СТГ-1:
- сигнализатор в необходимой модификации;
- комплект ЗИП:
- колпачок ИБЯЛ.725313.008,
- колпачок поверочный ИБЯЛ.301121.015,
- джампер MJ-0-6, - ведомость эксплуатационных документов,
- комплект эксплуатационных документов.
За отдельную плату к сигнализатору СТГ-1 поставляются:
- клапаны электромагнитные КЭГ-9720 (НО) и КЭГ-9720 (НЗ)
- сенсор на CH4 ТХД ИБЯЛ.413923.031-03 взамен выработавшего свой ресурс;
- сенсор на CO ЭХД ИБЯЛ.305649.035-83 взамен выработавшего свой ресурс;
- баллоны с ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями):
- ПГС СО+возд., 1,2 мг/м3,
- ПГС СО+возд., 190 мг/м3,
- ПГС СН4+возд., 0,66% об.,
- ПГС СН4+возд., 1,1% об.,
- вентиль точной регулировки ИБЯЛ.306577.002;
- индикатор расхода ИБЯЛ.418622.003-01;

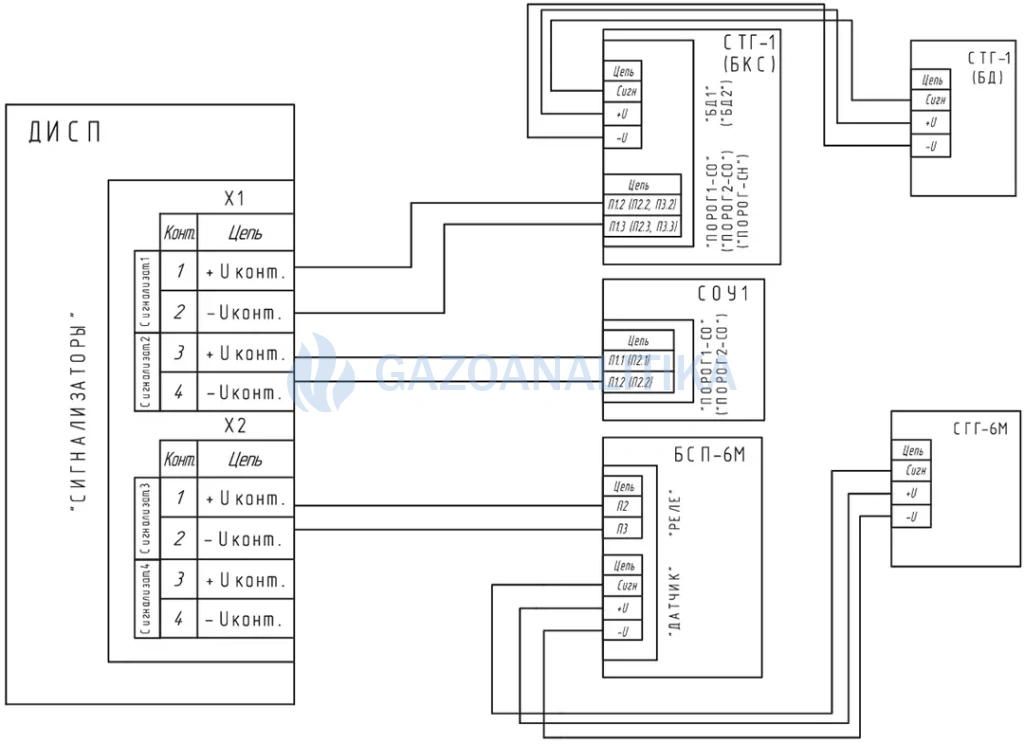

- диспетчерский пульт ДИСП ИБЯЛ.465213.003. Предназначен для приема сигналов АВАРИЯ, выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле.
