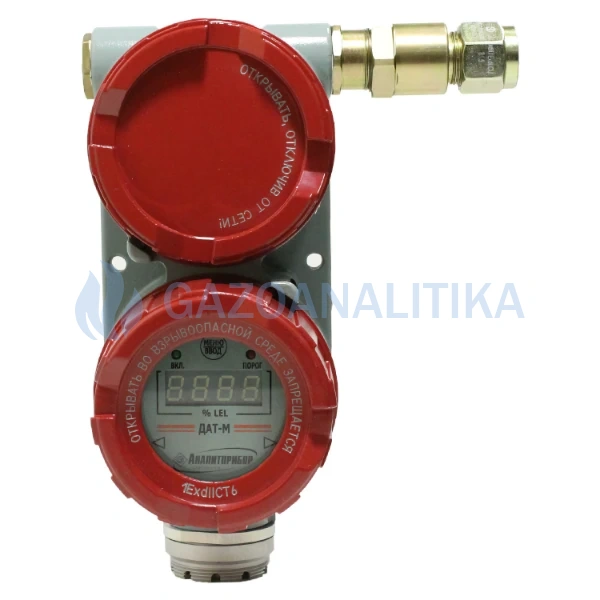

Датчики - сигнализаторы термохимические ДАТ-М-05 предназначены для непрерывного автоматического контроля довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны помещений и открытых площадок и выдачи световой сигнализации о превышении установленных пороговых значений.
Область применения датчиков - сигнализаторов ДАТ-М-05 - контроль воздуха рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе в составе системы СКАПО ИБЯЛ.424355.002 ТУ и совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ при выполнении работ по обеспечению безопасных условий и охране труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Список газов контролируемых сигнализатором ДАТ-М-05
Тип сигнализаторов - стационарный, автоматический, одноканальный.
Режим работы датчиков ДАТ-М-05 - непрерывный.
Принцип действия сигнализаторов - термохимический.
Рабочее положение датчиков ДАТ-М-05 - вертикальное.
Способ забора пробы датчика ДАТ-М-05 - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например эжектора.
Модификации датчиков - сигнализаторов ДАТ-М-05
| Наименование ДАТ-М-05 | Поверочный компонент | Диапазон рабочей температуры | Выходные сигналы |
|---|---|---|---|
|
ДАТ-М-05 ИБЯЛ.413216.044-04 |
метан | от -40 до 50°С | 4-20 мА |
|
ДАТ-М-05Х ИБЯЛ.413216.044-06 Снят с производства. На замену: ДАТ-М-06ТРХН |
4-20 мА, HART | ||
|
ДАТ-М-05ХН ИБЯЛ.413216.044-07 Снят с производства. На замену:ДАТ-М-06ТРХН |
от -60 до 50°С | 4-20 мА, HART | |
|
ДАТ-М-05Г ИБЯЛ.413216.044-11 |
гексан | от -40 до 50°С | 4-20 мА |
|
ДАТ-М-05ГХ ИБЯЛ.413216.044-12 Снят с производства. На замену: ДАТ-М-06ГТРХН |
4-20 мА, HART | ||
|
ДАТ-М-05ГХН ИБЯЛ.413216.044-13 Снят с производства. На замену: ДАТ-М-06ГТРХН |
от -60 до 50°С | 4-20 мА, HART |
Необходимость изготовления сигнализаторов ДАТ-М-05/-05Х/-05ХН с кабельным вводом для трубной проводки или для присоединения герметичного металлорукава должна оговариваться при их заказе, например:
- датчик-сигнализатор ДАТ-М-05 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5 или
- датчик-сигнализатор ДАТ-М-05 ИБЯЛ.413216.044 ТУ с кабельным вводом ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5.
Датчики-сигнализаторы ДАТ-М-05 обеспечивают выполнение следующих функций:
- выдачу токового сигнала, пропорционального содержанию горючих газов и паров;
- выдачу непрерывной световой сигнализации зеленого цвета, свидетельствующей о наличии питающего напряжения;
- выдачу прерывистой световой сигнализации красного цвета, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 1;
- выдачу непрерывной световой сигнализации красного цвета, свидетельствующей о том, что содержание горючих газов и паров в контролируемой среде превысило установленное пороговое значение ПОРОГ 2;
- вывод измеренного значения содержания горючих газов и паров на встроенный цифровой индикатор;
- обмен данными с внешними устройствами по цифровому каналу связи HART.
При размещении сигнализаторов ДАТ-М-05/-05Х/-05Г/-05ГХ во взрывоопасных зонах, в соответствии с маркировкой взрывозащиты, они могут использоваться совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ или блоками питания, сигнализации и связи БПС-21М3 ИБЯЛ.411111.047 ТУ (невзрывозащищенные исполнения); в составе системы СКАПО ИБЯЛ.424355.002 ТУ.
Сигнализаторы ДАТ-М-05 также могут работать с другими блоками питания и сигнализации и контроллерами сбора данных во взрывозащищенном исполнении, обеспечивающими параметры питания и искробезопасных цепей согласно требованиям настоящего руководства.
Допустимые комбинации приборов при питании датчиков ДАТ-М-05 от блоков БПС-21М ИБЯЛ.411111.042, БПС-21М3 ИБЯЛ.411111.047 и
БРС ИБЯЛ.411111.036
| Наименование сигнализатора | БПС-21М3 -24-24-Р БПС-21М3 -220х24 | БПС-21М без искробезопасного барьера |
БРС ИБЯЛ. 411111.036 -03/ -04 (невзрывозащ-ые) |
|---|---|---|---|
| ДАТ-М-05 | + | + | + |
| ДАТ-М-05Х | + | + | + |
| ДАТ-М-05ХН | +* | +* | - |
| ДАТ-М-05Г | + | + | + |
| ДАТ-М-05ГХ | + | + | + |
| ДАТ-М-05ГХН | +* | +* | - |
Примечание:
* - необходимо подключение стороннего источника питания.
При работе с блоками БПС-21М, БПС-21М3, БРС используется выходной сигнал постоянного тока.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
- ШВВП 3х0,5; 3х0,75.
- ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
- ШВЛ 3х0,5; 3х0,75.
- ШТЛ 3х0,12 .
- ППВ 3х0,75; 3х1,0; 3х1,5.
- ШВВ 3х0,35.
- РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.
При питании от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи - не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li = 47 мкГн.
Технические характеристики датчиков ДАТ-М-05
| Характеристики датчиков ДАТ-М-05 | Значения | ||
|---|---|---|---|
| Определяемые газы | метан, пропан, этан, бутан, изобутан, пентан, циклопентан, гексан, пропилен, метанол, водород, бензин и другие горючие вещества, образующие газо- и паровоздушные смеси, в том числе и сложные углеводороды | ||
| Диапазон измерения по поверочному компоненту | 0 - 50 % НКПР | ||
| Диапазон показаний по цифровому отсчетному устройству для ДАТ-М-05 всех исполнений и цифровым каналам связи для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН | 0 - 100 % НКПР | ||
|
Пороги срабатывания сигнализации (установленные на заводе): - ДАТ-М-05/-05Х/ -05ХН - ДАТ-М-05Г/-05ГХ/ -05ГХН |
Порог 1 | Порог 2 | Тип порогов |
|
7 % НКПР 10 % НКПР |
11 % НКПР 15 % НКПР |
регулируемые регулируемые |
|
| Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более |
± 5,0 % НКПР |
||
|
Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, не более: а) для сигнализаторов с поверочным компонентом метан: - по водороду, пропану, гексану и нефрасу б) для сигнализаторов с поверочным компонентом гексан: - по декану - по пропану |
± 10 % НКПР ± 15 % НКПР ± 7,5 % НКПР |
||
|
Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, не более: - для сигнализаторов с поверочным компонентом метан; - для сигнализаторов с поверочным компонентом гексан. |
15 с 20 с |
||
| Время прогрева датчиков ДАТ-М-05, не более | 10 мин | ||
| Время автоматической работы сигнализаторов без технического обслуживания, мес | 6 мес | ||
| Материал корпуса ДАТ-М-05 | алюминий или нержавеющая сталь (определяется при заказе) | ||
| Индикация сигнализаторов ДАТ-М-05 | цифровая, световая | ||
| Выходные сигналы | токовый выход 4-20 мА, гальванически развязанный | ||
| Наличие и тип выходного сигнала постоянного тока | гальванически развязанный | ||
| Маркировка взрывозащиты ДАТ-М-05 | 1ExdIICT6 | ||
| Степень пылевлагозащиты | IP66 | ||
| Напряжение питания | 10-32 В | ||
|
Потребляемая мощность: - ДАТ-М-05/-05Х/-05Г/-05ГХ - ДАТ-М-05ХН/-05ГХН |
3,5 Вт 10,0 Вт |
||
| Габаритные размеры датчиков ДАТ-М-05, не более: | 190х130х250 мм | ||
| Масса датчиков ДАТ-М-05, не более | 4,0 кг | ||
|
Срок службы, не менее: - для сигнализатора ДАТ-М-05 - для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88 - для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88 - для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД |
10 лет 5 лет 3 года 3 года |
||
| Межкалибровочный интервал | 6 мес | ||
| Межповерочный интервал | 1 год | ||
|
Гарантийный срок эксплуатации: - датчик-сигнализатор ДАТ-М-05 - термохимический датчик |
18 мес 12 мес |
||
| Условия эксплуатации сигнализаторов ДАТ-М-05 | |||
| Диапазон рабочей температуры |
от -40 до 50°С от -60 до 50°С (для модификаций с буквой "Н"), сняты с производства |
||
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) | ||
| Относительная влажность воздуха | от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги | ||
Примечания:
Диапазон регулировки значений порогов сигнализации от 5 до 50 % НКПР.
Комплект поставки датчиков ДАТ-М-05
- датчик-сигнализатор ДАТ-М-05,
- ведомость эксплуатационных документов
- комплект ЗИП для датчика ДАТ-М-05,
- техническая документация.
Дополнительно к датчикам ДАТ-М-05, за отдельную плату, поставляются:
| Наименование | Внешний вид |
|---|---|
|
ГСО-ПГС (баллоны с поверочными газовыми смесями): - ИБЯЛ.061656.010-61 - воздух кл.1 ГОСТ 17433-80 (4 л); - ИБЯЛ.061656.010-161 - воздух кл.1 ГОСТ 17433-80 (8 л); - ИБЯЛ.061656.010-34.06 - состава СН4-воздух, номинальное содержание объемной доли СН4 - 1,82 %, номер по Госреестру – 10095-2012 (4 л); - ИБЯЛ.061656.010-52 - состава С6Н14-воздух, номинальное содержание объемной доли С6Н14 - 0,475 %, номер по Госреестру – 10463-2014 (4 л); для градуировки, поверки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
 |
|
ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь) для регулирования анализируемой газовой среды и перекрытия газопроводов |
 |
|
ИР ИБЯЛ.418622.003-05 (индикатор расхода) для индикации расхода анализируемой газовой среды |
 |
|
Пульт контроля исполнений ИБЯЛ.422411.005 (для ДАТ-М-06 пульт контроля ИБЯЛ.422411.005-02) для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления |
 |
|
БПС-21М ИБЯЛ.411111.042 (согласно исполнению) щитовое исполнение для ДАТ-М (ИБЯЛ.413216.044) для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
 |
|
БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАТ-М (ИБЯЛ.413216.044) для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
 |
| Трубка ПВХ 4х1,5мм, ТУ6-01-1196-79 | |
| Фильтр ИБЯЛ.061425.007 (для защиты ТХД от вредных веществ) | |
| Колпачок для защиты от ветра ИБЯЛ.305131.033 | |
| Комплект пополнения ИБЯЛ.305659.012 (фильтр для защиты от пыли) | |
|
Термохимический датчик взамен отработавшего свой ресурс: |
|
| Ключ АПИ8.892.013 (для сигнализаторов ДАТ-М-05Г/-05ГХ/-05ГХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН, используется при замене ТХД) | |
| Стилус ИБЯЛ.413929.005 (для ДАТ-М-05/-06 всех исполнений) | |
|
*Кабельный ввод ИБЯЛ.305311.011 необходимой модификации |
|
Примечание:
* - датчики-газоанализаторы ДАТ-М-05 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.
