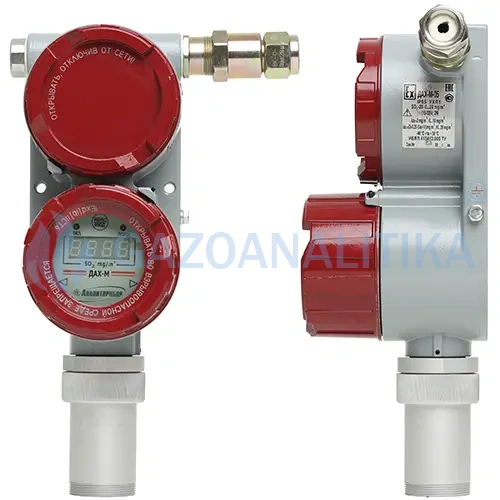

Датчики ДАХ-М-05 предназначены для непрерывного автоматического измерения в массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), оксида азота (NO), метанола (CH3OH), формальдегида (CH2O), этилена (C2H4), этиленоксида (C2H4O), а также объемной доли кислорода (O2), в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.
Область применения - контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, объектов морского транспорта в условиях макроклиматических районов с умеренно-холодным морским климатом, других отраслей промышленности.
Режим работы - непрерывный.
Принцип действия- электрохимический.
Способ отбора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.
Датчики-газоанализаторы ДАХ-М-05 на уровне ПДК соответствуют всем требованиям РМРС. Необходимость изготовления газоанализаторов ДАХ-М-05 под техническим наблюдением Российского морского регистра судоходства (РМРС) должна оговариваться при заказе.
Исполнения датчиков-газоанализаторов ДАХ-М-05
| Наименование, обозначение |
Напряжение питания, линия связи |
Цифровая индикация | Взрывозащита, пылевлагозащита |
Выходной сигнал |
|---|---|---|---|---|
|
материал корпуса – АЛЮМИНИЙ / НЕРЖАВЕЮЩАЯ СТАЛЬ (определяется при заказе) |
||||
|
ДАХ-М-05-АА-ВВВВ ИБЯЛ.413412.005-04 |
10 - 32В, 3- , 4-проводная |
есть |
1Exd [ib] IICT6Х, IP66 от -40 до +50°С |
4-20 мА |
|
ДАХ-М-05Х-АА-ВВВВ ИБЯЛ.413412.005-06 Снят с производства. На замену: ДАХ-М-05, ДАХ-М-06ТРХН |
4-20 мА, HART |
|||
|
ДАХ-М-05Х-АА-ВВВВ ИБЯЛ.413412.005-60 корпус только алюминий только на CH3OH, CH2O, C2H4, C2H4O |
1Ex d [ib Gb] IIC T6 Gb X IP66/IP68 от -20 до +50°С |
|||
|
ДАХ-М-05ХН-АА-ВВВВ ИБЯЛ.413412.005-07 Снят с производства. На замену: ДАХ-М-05, ДАХ-М-06ТРХН |
1Exd [ib] IICT6Х, IP66 от -60 до +50°С |
|||
Примечания:
1. АА - химическая формула определяемого компонента.
2. ВВВВ - верхний предел диапазона измерений газоанализаторов.
Газоанализаторы ДАХ-М-05 имеют выходной сигнал постоянного тока 4-20 мА по ГОСТ 26.011-80 - гальванически развязанный от цепи питания газоанализатора.
Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока, Ом, не более:
- 500 при максимальном значении напряжения питания;
- 300 при минимальном значении напряжения питания.

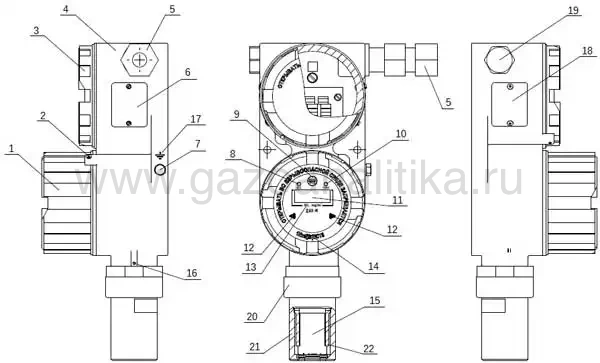

Внешний вид датчика-газоанализатора ДАХ-М-05, ДАХ-М-05Х
1 - крышка нижняя, 2 - стопорный винт, место пломбирования, 3 - крышка для доступа к подключению кабеля, 4 - корпус, 5 - кабельный ввод ВК-С-ВЭЛ2БМ-М20-Exd-В1,5, 6 - табличка фирменная, 7 - болт заземления М6, 8 - индикатор единичный "ВКЛ", 9 - кнопка управления "Меню/Ввод", 10 - индикатор единичный "ПОРОГ", 11 - цифровой индикатор, 12 - кнопки управления "<", ">", 13 - наименование определяемого компонента и единица физической величины, 14 - маркировка взрывозащиты, 15 - ЭХД, 16 - стопорный винт, 17 - знак защитного заземления, 18 - табличка с параметрами взрывозащиты, 19 - заглушка, 20 - гайка, 21 - стакан, 22 - втулка.
Датчики-газоанализаторы ДАХ-М-05, ДАХ-М-05Х обеспечивают выполнение следующих функций:
- цифровую индикацию содержания определяемого компонента на индикаторе;
- выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента;
- выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»;
- цифровую индикацию установленных пороговых значений;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО;
- газоанализаторы ДАХ-М-05Х имеет цифровой канал связи с внешними устройствами - HART-протокол, версия 7.5.
Электрическое питание газоанализаторов ДАХ-М-05
- при установке газоанализаторов в невзрывоопасных зонах - от источника постоянного тока с Uпит = 10-32 В, Imax>= 200 мА
- при установке газоанализаторов во взрывоопасной зоне:
- от источника постоянного тока с Uпит= 11-30 В, Imax>= 200 мА. с прокладкой кабеля в защитной оболочке
- от БПС-21М-М ИБЯЛ.411111.042 ТУ с прокладкой кабеля в защитной оболочке.

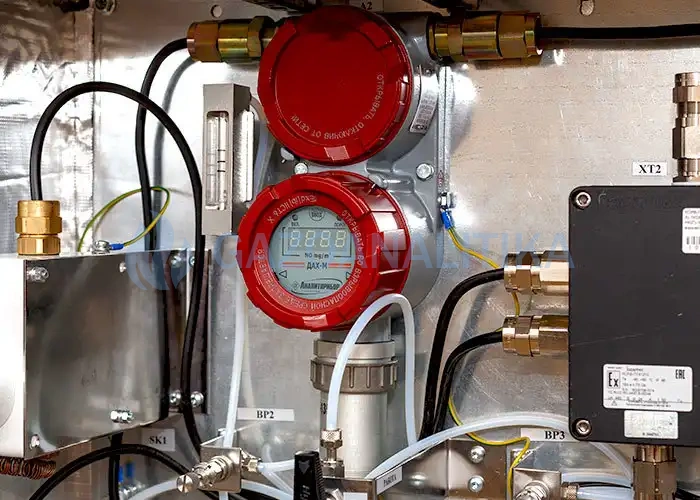

Датчики ДАХ-М-05 могут использоваться как одиночные приборы, а также работать совместно с блоками питания и сигнализации БПС-21М (для сетей с питанием 220В) в составе системы СКАПО шинной архитектуры или другими контроллерами. Модель блока питания и сигнализации подбирается в зависимости от канальности системы и поставляется по отдельному заказу.
Газоанализаторы ДАХ-М-05 также могут работать с другими блоками питания и сигнализации и контроллерами сбора данных, обеспечивающими параметры питания и искробезопасных цепей согласно требованиям настоящего руководства.
Работа газоанализаторов ДАХ-М-05 с блоками БПС-21М, БПС-21М3, БРС
|
Наименование сигнализатора |
БПС-21М невзрывозащ-ые исполнения |
БПС-21М3-24х24-Р БПС-21М3-220х24 |
БРС ИБЯЛ. 411111.036-03/-04 (невзрывозащ-ые) |
|---|---|---|---|
| ДАХ-М-05 | + | + | + |
| ДАХ-М-05Х | + | + | + |
| ДАХ-М-05ХН | +* | +* | - |
Примечания:
* - необходимо подключение стороннего источника питания.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
- ШВВП 3х0,5; 3х0,75.
- ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
- ШВЛ 3х0,5; 3х0,75.
- ШТЛ 3х0,12 .
- ППВ 3х0,75; 3х1,0; 3х1,5.
- ШВВ 3х0,35.
- РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.
При питании датчиков загазованности ДАХ-М-05 от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li – 47 мкГн; Ui = 24 В; Pi = 2 Вт; Ii = 200 мА.
Метрологические характеристики датчика загазованности ДАХ-М-05
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
|
ДАХ-М-05-СО-200 оксид углерода (CO) |
0 - 200 мг/м3 |
20 и 100 |
±5 мг/м3 (0 - 20) |
|
±25 % (20 - 200) |
|||
|
ДАХ-М-05-СО-1500 оксид углерода (CO) |
0 - 1500 мг/м3 |
* |
±50 мг/м3 (0 - 200) |
|
±25 % (200 - 1500) |
|||
|
ДАХ-М-05-H2S-40 сероводород (H2S) |
0 - 40 мг/м3 |
10 и 40 |
±2 мг/м3 (0 - 10) |
|
±(2+0,25(Свх-10)) мг/м3 (10 - 40) |
|||
|
ДАХ-М-05-SO2-20 диоксид серы (SO2) |
0 - 20 мг/м3 |
10 и 20 |
±2 мг/м3 (0 - 10) |
|
±(2+0,25(Свх-10)) мг/м3 (10 - 20) |
|||
|
ДАХ-М-05-Cl2-25 хлор (Cl2) |
0 - 25 мг/м3 |
1 и 5 |
± 0,25 мг/м3 (0 - 1) |
|
±25 % (1 - 25) |
|||
|
ДАХ-М-05-Cl2-50 хлор (Cl2) |
0 - 50 мг/м3 |
* | ± (2+0,15Свх) мг/м3 (0 - 50) |
|
ДАХ-М-05-NН3-600 аммиак (NH3) |
0 - 600 мг/м3 |
20 и 100 |
±5 мг/м3 (0 - 20) |
| ±25 % (20 - 600) | |||
|
ДАХ-М-05-NH3-2000 аммиак (NH3) |
200 - 2000 мг/м3 |
* |
±25 % (200 - 2000) |
|
ДАХ-М-05-O2-30 кислород (O2) |
0 - 30 % об.д. |
23 и 18 |
±0,9 % об.д. (0 - 30) |
|
ДАХ-М-05-O2-10 кислород (O2) |
0 - 10 % об.д. |
2 и 4 | ±(0,3+0,02Свх) % об.д. (0 - 10) |
|
ДАХ-М-05-NO2-10 диоксид азота (NO2) |
0 - 10 мг/м3 |
2 и 10 |
±0,5 мг/м3 (0 - 2) |
|
±(0,5+0,17(Свх-2)) мг/м3 (2 - 10) |
|||
|
ДАХ-М-05-HCl-30 хлороводород (HCl) |
5 - 30 мг/м3 |
5 и 25 |
±25 % (5 - 30) |
|
ДАХ-М-05-RSH-5 одорант (меркаптан, RSH) |
0 - 5 мг/м3 | 1 и 4 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 5) | |||
|
ДАХ-М-05-N2O4-20 амил (АТ, тетраоксид азота N2O4) |
0 - 20 мг/м3 | 5 и 10 | ±1,25 мг/м3 (0 - 5) |
| ±(1,25+0,25(Свх-5)) мг/м3 (5 - 20) | |||
|
ДАХ-М-05-NO-100 оксид азота (NO) |
0 - 100 млн-1 | 10 и 20 | ± 3 млн-1 (0 - 10) |
| ±(3+0,1·(Свх-10)) млн-1 (10 - 100) | |||
|
ДАХ-М-05-NO-200 оксид азота (NO) |
0 - 200 мг/м3 | 20 и 100 | ± 5 мг/м3 (0 - 5) |
| ± (5 + 0,1·(Свх – 50)) мг/м3 (5 - 200) | |||
|
ДАХ-М-05-CH3OH метанол (CH3OH) только для ИБЯЛ.413412.005-60 |
0 - 100 мг/м3 | 5 и 80 | ±1,25мг/м3 (0 - 5) |
| ± (1,25 + 0,25·(Свх – 5)) мг/м3 (5 - 100) | |||
|
ДАХ-М-05-CH2O формальдегид (CH2O) только для ИБЯЛ.413412.005-60 |
0 - 10 мг/м3 | 2 и 8 | ±0,25мг/м3 (0 - 0,5) |
| ± (0,25 + 0,2·(Свх – 0,5)) мг/м3 (0,5 - 10) | |||
|
ДАХ-М-05-C2H4 этилен (C2H4) только для ИБЯЛ.413412.005-60 |
0 - 200 мг/м3 | 100 и 160 | ± 25 мг/м3 (0 - 100) |
| ± (25 + 0,25·(Свх – 100)) мг/м3 (100 - 200) | |||
|
ДАХ-М-05-C2H4O этиленоксид (C2H4O) только для ИБЯЛ.413412.005-60 |
0 - 18 мг/м3 | 1 и 14,4 | ± 0,25 мг/м3 (0 - 1) |
| ± (0,25 + 0,25·(Свх – 1)) мг/м3 (1 - 18) |
Примечание:
* - порог срабатывания устанавливается по заказу.
Свх - значение концентрации измеряемого компонента.
1 - Поверочным компонентом газоанализаторов ДАХ-М-05-RSH-5 является этилмеркаптан (C2H5SH).
2 - Поверочным компонентом газоанализаторов ДАХ-М-05-N2O4-20 является диоксид азота (NO2)
3 - Диапазон показаний газоанализаторов ДАХ-М-05-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных в таблице.
При необходимости потребитель может самостоятельно установить иные значения порогов сигнализации ПОРОГ 1 и ПОРОГ 2 газоанализаторов ДАХ-М-05.
Технические характеристики датчиков ДАХ-М-05
| Характеристики ДАХ-М-05 | Значение |
|---|---|
| Количество и тип порогов срабатывания сигнализации |
порог 1 - предупредительный порог 2 - аварийный |
| Индикация датчиков | световая, цифровая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки не более, мин | 60 мин |
|
Время прогрева газоанализаторов, не более, мин - все модели кроме ДАХ-М-05-HCl-30, - ДАХ-М-05-HCl 30 |
30 мин 60 мин |
| Допускаемый интервал времени работы датчиков загазованности без корректировки показаний | 6 мес. |
| Напряжение питания, В | 10-32 В |
|
Выходные сигналы ДАХ-М-05: - ДАХ-М-05 - ДАХ-М-05Х, ДАХ-М-05ХН |
токовый выход 4-20 мА токовый выход 4-20 мА, HART |
| Подключение датчика | 3- ,4- проводная линия связи |
|
Габаритные размеры, мм: |
200х125х315 мм |
|
Масса, кг |
4,0 кг |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее, ч | 30000 ч |
|
Срок службы: - газоанализатор ДАХ-М-05 - ЭХД |
10 лет 3 года |
| Межповерочный интервал, мес. | 12 мес |
|
Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-05 - датчик-газоанализатор ДАХ-М-05Х ИБЯЛ.413412.005-60 - ЭХД |
24 мес 36 мес 12 мес |
| Условия эксплуатации датчиков ДАХ-М-05 | |
| Температура окружающего воздуха |
от -40 до +50°С для ДАХ-М-05 от -20 до +50°С для ДАХ-М-05Х |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность |
от 30 до 98 % при температуре 25 °С и более низких температурах без конденсации влаги |
Комплект поставки датчиков ДАХ-М-05:
- Датчик-газоанализатор ДАХ-М-05,
- Комплект ЗИП к ДАХ-М-05:
- втулка 1а7.860.509,
- гильза ИБЯЛ.723171.006,
- колпачок ИБЯЛ.753773.008-02,
- розетка ШР20ПЗЭ(Н)Ш7 ГЕО.364.107 ТУ,
- Ведомость эксплуатационных документов,
- Комплект эксплуатационных документов.
Дополнительно к датчикам ДАХ-М-05, за отдельную плату, поставляются:
| Наименование | Внешний вид | Краткое описание |
|---|---|---|
| ГСО-ПГС (баллоны с поверочными газовыми смесями) |
 |
для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
| ВТР ИБЯЛ.306577.002-05 (вентиль точной регулировки, латунь) |
 |
для регулирования анализируемой газовой среды и перекрытия газопроводов |
| ИР ИБЯЛ.418622.003-05 (индикатор расхода) |
 |
для индикации расхода анализируемой газовой среды |
| БПС-21М (блок питания и сигнализации) ИБЯЛ.411111.042 ТУ для ДАХ-М (ИБЯЛ.413412.005) |
 |
для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
| БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАХ-М (ИБЯЛ.413216.044) |
 |
для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
|
ИМ (источники микропотока) ИБЯЛ.418319.013 ТУ: - Н2S «ИМ03-М-А2», (5,1 ± 0,9) мкг/мин; 30/35°С - SO2 «ИМ05-М-А2», (5,1 ± 0,9) мкг/мин; 30/35°С; - Cl2 «ИМ09-М-А2», (7 – 15) мкг/мин; 30°С; - NО2 «ИМ01-O-Г2», (2,55 ± 0,45) мкг/мин; 30°С; - C2H5SH «ИМ07- М-А2», 1,5 мкг/мин; 80°С; ИМ на НСl «ИМ108-М-Е», 13,5 мкг/мин; 35°С, ШДЕК.418319.011 ТУ |
 |
для использования в качестве сменных элементов в газоаналитических и газосмесительных устройствах, применяемых для градуировки и поверки газоанализаторов контроля атмосферного воздуха и воздуха рабочей зоны |
| ЭХД (электрохимический датчик) | для замены выработавших свой ресурс | |
| Комплект пополнения ИБЯЛ.305659.012-01 | ||
| Стилус ИБЯЛ.413929.007 (для ДАХ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН) | (для корректировки показаний ДАХ-М-05,-06) | |
| HART-коммуникатор АМ-850 ИБЯЛ.467239.005 (для ДАХ-М-05Х) | ||
| *Кабельный ввод ИБЯЛ.305311.011 необходимой модификации | ||
Примечание:
* - датчики газоанализаторы моделей ДАХ-М-05 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.
Наименование и обозначение датчиков, поставляемых по отдельному заказу взамен отработавших свой ресурс к датчикам ДАХ-М-05
| Наименование сигнализатора | Обозначение ЭХД в упаковке |
|---|---|
| ДАХ-М-05/-05Х/-05ХН-СО-200 |
ИБЯЛ.305649.035-52
|
| ДАХ-М-05/-05Х/-05ХН-СО-1500 | ИБЯЛ.305649.035-53 |
| ДАХ-М-05/-05Х/-05ХН-H2S-40 | ИБЯЛ.305649.035-54 |
| ДАХ-М-05/-05Х/-05ХН-SO2-20 | ИБЯЛ.305649.035-55 |
| ДАХ-М-05/-05Х/-05ХН-Cl2-25 | ИБЯЛ.305649.035-56 |
| ДАХ-М-05/-05Х/-05ХН-NH3-600 | ИБЯЛ.305649.035-59 |
| ДАХ-М-05/-05Х/-05ХН-NH3-2000 | ИБЯЛ.305649.035-60 |
| ДАХ-М-05/-05Х/-05ХН-O2-30(-10) | ИБЯЛ.305649.040-14 |
| ДАХ-М-05/-05Х/-05ХН-NО2-10 | ИБЯЛ.305649.035-58 |
| ДАХ-М-05/-05Х/-05ХН-HCl-30 | ИБЯЛ.305649.035-57 |
| ДАХ-М-05/-05Х/-05ХН-RSH-5 | ИБЯЛ.305649.035-66 |
| ДАХ-М-05/-05Х/-05ХН-Cl2-50 | ИБЯЛ.305649.035-65 |
| ДАХ-М-05/-05Х/-05ХН-N2O4-20 | ИБЯЛ.305649.035-94 |
| ДАХ-М-05/-05Х/-05ХН-NO-100 | ИБЯЛ.305649.035-96 |
| ДАХ-М-05/-05Х/-05ХН-NO-200 |
ИБЯЛ.305649.035-109 |
