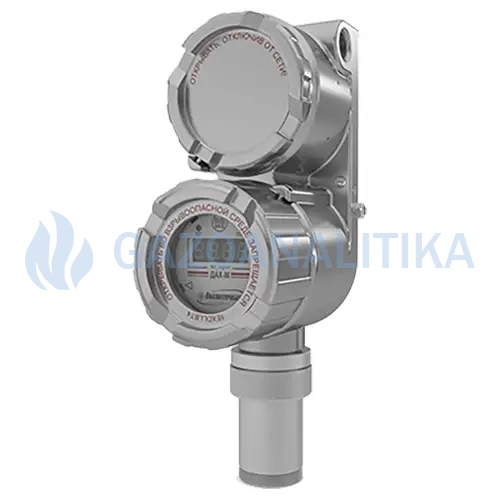

Датчики ДАХ-М-08 предназначены для непрерывного автоматического измерения в массовой концентрации одного из вредных веществ: метанола (CH3OH), формальдегида (CH2O), этилена (C2H4), этиленоксида (C2H4O) в воздухе рабочей зоны и в технологических средах.
Область применения газоанализаторов ДАХ-М-08 - контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности.
Режим работы - непрерывный.
Принцип действия - электрохимический.
Способ отбора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью комплектов для принудительной подачи пробы:
- ИБЯЛ.305659.024
- ИБЯЛ.305659.024-01
Материал корпуса - нержавеющая сталь.
Датчики-газоанализаторы ДАХ-М-08 на уровне ПДК соответствуют всем требованиям РМРС. Необходимость изготовления газоанализаторов ДАХ-М-08 под техническим наблюдением Российского морского регистра судоходства (РМРС) должна оговариваться при заказе.
Исполнения датчиков-газоанализаторов ДАХ-М -08
| Модификация | Рабочая температура | Выходные сигналы | Наличие цифрового канала связи |
|---|---|---|---|
|
ДАХ-М-08Х-АА-ВВВВ ИБЯЛ.413412.005-80 |
от -20 до +50°С | 4-20 мА (гальванически развязанный) |
HART |
|
ДАХ-М-08ТРХ-АА-ВВВВ ИБЯЛ.413412.005-85 |
"сухие" контакты реле (250В; 1,0А)*, 4-20 мА (гальванически развязанный) |
HART, RS485 |
Примечания:
1. АА - химическая формула определяемого компонента.
2. ВВВВ - верхний предел диапазона измерений газоанализаторов.

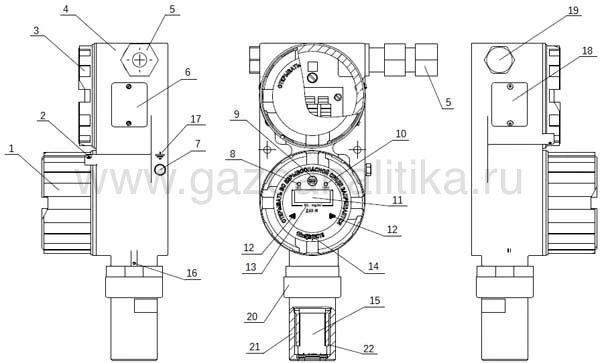

Внешний вид датчика-газоанализатора ДАХ-М-08
1 - крышка нижняя, 2 - стопорный винт, место пломбирования, 3 - крышка для доступа к подключению кабеля, 4 - корпус, 5 - кабельный ввод ВК-С-ВЭЛ2БМ-М20-Exd-В1,5, 6 - табличка фирменная, 7 - болт заземления М6, 8 - индикатор единичный "ВКЛ", 9 - кнопка управления "Меню/Ввод", 10 - индикатор единичный "ПОРОГ", 11 - цифровой индикатор, 12 - кнопки управления "<", ">", 13 - наименование определяемого компонента и единица физической величины, 14 - маркировка взрывозащиты, 15 - ЭХД, 16 - стопорный винт, 17 - знак защитного заземления, 18 - табличка с параметрами взрывозащиты, 19 - заглушка, 20 - гайка, 21 - стакан, 22 - втулка.
Газоанализаторы ДАХ-М-08 имеют выходной сигнал постоянного тока 4-20 мА по ГОСТ 26.011-80 - гальванически развязанный от цепи питания газоанализатора.
Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока, Ом, не более:
- 500 при максимальном значении напряжения питания;
- 300 при минимальном значении напряжения питания.
Датчики-газоанализаторы ДАХ-М-06 обеспечивают выполнение следующих функций:
- цифровую индикацию содержания определяемого компонента на индикаторе;
- выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента;
- выдачу предупредительной и аварийной сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2»;
- цифровую индикацию установленных пороговых значений;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО;
- газоанализаторы ДАХ-М-08 имеют цифровые каналы связи с внешними устройствами - интерфейс RS485, логический протокол MODBUS RTU, HART-протокол, версия 7.5.
Электрическое питание газоанализаторов ДАХ-М-08
- при установке газоанализаторов в невзрывоопасных зонах - от источника постоянного тока с Uпит = 10-32 В, Imax>= 200 мА
- при установке газоанализаторов во взрывоопасной зоне:
- от источника постоянного тока с Uпит= 11-30 В, Imax>= 200 мА. с прокладкой кабеля в защитной оболочке
- от БПС-21М-М ИБЯЛ.411111.042 ТУ с прокладкой кабеля в защитной оболочке.
Датчики ДАХ-М-08 могут использоваться как одиночные приборы, а также работать совместно с блоками питания и сигнализации БПС-21М (для сетей с питанием 220В) в составе системы СКАПО шинной архитектуры или другими контроллерами. Модель блока питания и сигнализации подбирается в зависимости от канальности системы и поставляется по отдельному заказу.
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
- ШВВП 3х0,5; 3х0,75.
- ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
- ШВЛ 3х0,5; 3х0,75.
- ШТЛ 3х0,12 .
- ППВ 3х0,75; 3х1,0; 3х1,5.
- ШВВ 3х0,35.
- РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.
При питании датчиков загазованности ДАХ-М-08 от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li – 47 мкГн; Ui = 24 В; Pi = 2 Вт; Ii = 200 мА.
Метрологические характеристики датчика загазованности ДАХ-М-08
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
|
ДАХ-М-08-CH3OH-100 метанол (CH3OH) |
0 - 100 мг/м3 | 5 и 80 | ±1,25мг/м3 (0 - 5) |
| ± (1,25 + 0,25·(Свх – 5)) мг/м3 (5 - 100) | |||
|
ДАХ-М-08-CH2O-10 формальдегид (CH2O) |
0 - 10 мг/м3 | 2 и 8 | ±0,25мг/м3 (0 - 0,5) |
| ± (0,25 + 0,2·(Свх – 0,5)) мг/м3 (0,5 - 10) | |||
|
ДАХ-М-08-C2H4-200 этилен (C2H4) |
0 - 200 мг/м3 | 100 и 160 | ± 25 мг/м3 (0 - 100) |
| ± (25 + 0,25·(Свх – 100)) мг/м3 (100 - 200) | |||
|
ДАХ-М-08-C2H4O-18 этиленоксид (C2H4O) |
0 - 18 мг/м3 | 1 и 14,4 | ± 0,25 мг/м3 (0 - 1) |
| ± (0,25 + 0,25·(Свх – 1)) мг/м3 (1 - 18) |
Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных в таблице.
При необходимости потребитель может самостоятельно установить иные значения порогов сигнализации ПОРОГ 1 и ПОРОГ 2 газоанализаторов ДАХ-М-08.
Технические характеристики датчиков ДАХ-М-08
| Характеристики | Значение |
|---|---|
| Количество и тип порогов срабатывания сигнализации |
порог 1 - предупредительный порог 2 - аварийный |
| Индикация датчиков | световая, цифровая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки, не более | 60 мин |
| Напряжение питания | 10-32 В |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP66/68 |
| Маркировка взрывозащиты | 1Ex d [ib Gb] IIC T6 Gb X |
|
Выходные сигналы ДАХ-М-08: - ДАХ-М-08Х, - ДАХ-М-08ТРХ |
4-20 мА, HART 4-20 мА, RS-485, HART, "сухие" контакты реле (250В; 1,0А)* |
| Подключение датчика | 3- ,4-проводная линия связи |
|
Габаритные размеры |
200х125х315 мм |
|
Масса |
7,0 кг |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
|
Срок службы: - газоанализатор ДАХ-М-08 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
|
Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-08 - ЭХД |
36 мес 12 мес |
| Условия эксплуатации | |
| Диапазон рабочих температур | от -20 до +50°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25°С и более низких температурах без конденсации влаги |
Примечание:
* - "сухой" контакт реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» нормально разомкнутый, по заказу возможно изготовление "сухих" контактов реле - нормально замкнутых.
Комплект поставки датчиков ДАХ-М-08
- Датчик-газоанализатор ДАХ-М-08,
- Комплект ЗИП.
- Ведомость эксплуатационных документов,
- Комплект эксплуатационных документов.
Дополнительно к датчикам ДАХ-М-08, за отдельную плату, поставляются:
| Наименование | Внешний вид | Краткое описание |
|---|---|---|
| ГСО-ПГС (баллоны с поверочными газовыми смесями) |
 |
для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
| ВТР ИБЯЛ.306577.002-04 (вентиль точной регулировки, латунь) |
 |
для регулирования анализируемой газовой среды и перекрытия газопроводов |
| ИР ИБЯЛ.418622.003-05 (индикатор расхода) |
 |
для индикации расхода анализируемой газовой среды |
|
Комплекты для принудительной подачи пробы: -ИБЯЛ.305659.024 -ИБЯЛ.305659.024-01 |
||
| Коммуникатор ИБЯЛ.467239.005 (HART-коммуникатор АМ-850) | ||
| БПС-21М (блок питания и сигнализации) ИБЯЛ.411111.042 ТУ для ДАХ-М (ИБЯЛ.413412.005) |
 |
для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
| БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАХ-М (ИБЯЛ.413216.044) |
 |
для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
| ЭХД (электрохимический датчик) | для замены выработавших свой ресурс | |
| Стилус ИБЯЛ.413929.005 для ДАХ-М-08 | для корректировки показаний ДАХ-М | |
| Носитель с сервисным программным обеспечением ИБЯЛ.431212.053 для ДАХ-М-08 | ||
| *Заглушка ВЗН2МН ТУ 3400-007-72453807-07 для ДАХ-М-08 | ||
| *Кабельный ввод ИБЯЛ.305311.011 необходимой модификации | ||
Примечание:
* - датчики газоанализаторы моделей ДАХ-М-08 дополнительно комплектуются кабельным вводом и заглушкой либо двумя кабельными вводами необходимой модификаций. Требуемое количество кабельных вводов и их модификацию необходимо уточнять при заказе.
