ГАММА-100 газоанализатор многокомпонентных смесей

Газоанализатор ГАММА-100 предназначен для непрерывного автоматического измерения от 1-го до 3-х компонентов из следующего набора газов: оксид углерода (СО), диоксид углерода (СО2), диоксид серы (SО2), водород (H2), азот (N2), метан (СН4), оксид азота (NO), кислород (О2) при контроле различных технологических процессов.

Область применения газоанализаторов ГАММА-100 - при осуществлении деятельности в области охраны окружающей среды; осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнении работ по обеспечению безопасных условий и охраны труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (пп.3, 4, 5, 6, 14 пункта 3 статьи 1 Федерального закона Российской Федерации «Об обеспечении единства измерений» №102-ФЗ от 26.06.2008 г.).
Газоанализатор ГАММА-100 используется в составе автоматизированных систем управления технологическими процессами в черной, цветной металлургии, цементной и стекольной промышленности, предприятиях производства кирпича и керамики, в химической и нефтехимической промышленности, ТЭЦ, ГРЭС, котельных и т.д.

Тип газоанализатора ГАММА-100 - стационарный.
Способ забора пробы ГАММА-100 - принудительный, за счет избыточного давления в точке отбора пробы или с помощью внешнего побудителя расхода.

Принцип действия газоанализатора ГАММА-100:

• СО, СН4, NO, SO2 - инфракрасный (оптико-акустический);
• СО2 - инфракрасный (оптико-акустический) и термокондуктометрический;
• Н2, N2, Не - термокондуктометрический;
• О2 - термомагнитный и термокондуктометрический.

Методы измерения, используемые в газоанализаторе ГАММА-100

В отличие от большинства существующих приборов в газоанализаторе ГАММА-100 используются несколько высокоточных и высоконадежных методов измерения.
В основе работы инфракрасного канала ГАММА-100 использован оптико-акустический метод анализа газа, основанный на измерении поглощения энергии в инфракрасной области оптического спектра. Каждый газ, молекулы которого состоят как минимум из двух разноэлементных атомов, поглощает инфракрасные излучения в определенной, свойственной ему области спектра, что позволяет проводить измерения концентрации газов (СО, СО2, SO2, CH4, NO) оптико-акустическим методом.
Для измерения концентрации кислорода (О2) в газоанализаторе ГАММА-100 используется термомагнитный метод измерения, который основан на использовании парамагнитных свойств кислорода и зависимости их от температуры. При наличии в среде кислорода, градиента температуры и градиента магнитного поля возникает термомагнитная конвекция. Соприкасаясь с нагретым термосопротивлением (чувствительным элементом), парамагнитный газ нагревается, теряя при этом частично свои магнитные свойства и выталкивается из магнитного поля более холодным.
Конвективные потоки, возникшие вокруг чувствительного элемента, приводят к его охлаждению, что в свою очередь изменяет его сопротивление. Это и служит мерой содержания кислорода в газовой смеси.
Газоанализатор ГАММА-100 прекрасно зарекомендовал себя для измерения концентрации газов Н2, СО2, N2, O2 в различных средах термокондуктометрический датчик. В основу измерения газоанализатора ГАММА-100 положена зависимость теплопроводности анализируемой газовой смеси от содержания в ней измеряемого компонента, так как теплопроводность выше приведенных газов значительно отличается от теплопроводности остальных компонентов анализируемой газовой пробы.

Газоанализаторы ГАММА-100, в зависимости от группы конструктивного исполнения, включают в себя от 1-го до 3-х измерительных каналов, с различными принципами измерений, в сочетаниях, приведенных в таблице (см. таблицу ниже). Двух- и трехканальные газоанализаторы могут быть изготовлены как с единым газовым каналом для всех измерительных каналов, так и с раздельными газовыми каналами для отдельных измерительных каналов, что должно быть указано при заказе газоанализаторов.

Возможные исполнения газоанализатора ГАММА-100

ТМ - термомагнитный
ТК - термокондуктометрический
ИК - инфракрасный

Достоинства газоанализатора ГАММА-100:

• Возможность одновременного измерения до 3-х компонентов;
• Единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки;
• Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний;
• Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал);
• Учет взаимных влияний измеряемых компонентов (для многоканальных приборов);
• Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом;
• Цифровая обработка сигнала;
• Удобное меню пользователя;
• Самодиагностика с выдачей результатов на дисплей;
• Два программируемых порога (на превышение или понижение);
• Мощные пороговые реле 250 В, 2,5 А;
• Наличие звуковой сигнализации;
• Цифровые выходы RS232, RS485, Ethernet.

Функциональные возможности ГАММА-100

Газоанализатор ГАММА-100 выполняет следующие функции:

• выдачу световой индикации зеленого цвета при включении газоанализаторов;
• по каждому измерительному каналу - выдачу сигнала постоянного тока, пропорционального содержанию определяемого компонента;
• по каждому измерительному каналу - цифровую индикацию на табло содержания определяемого компонента;
• по каждому измерительному каналу - срабатывание сигнализации ПОРОГ 1 и ПОРОГ 2 при достижении содержанием определяемого компонента установленных пороговых значений с одновременным переключением «сухих» контактов реле для автоматического включения (отключения) внешних исполнительных устройств;
• по каждому измерительному каналу - выдачу на табло информации и включение звуковой сигнализации, свидетельствующих о срабатывании сигнализации ПОРОГ 1 и ПОРОГ 2;
• связь с внешними устройствами по цифровым каналам связи RS232, RS485;
• связь с внешними устройствами по цифровому каналу связи Ethernet (для газоанализаторов с интерфейсом Ethernet);
• индикацию на табло и выдачу по цифровым каналам связи номера версии программного обеспечения и цифрового идентификатора ПО.
• кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS-232 (RS-485), а именно:
  - корректировка начала шкалы;
  - корректировка конца шкалы;
  - задание порогов.

Устройство газоанализатора ГАММА-100

Газоанализатор ГАММА-100 представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы.
Возможна поставка газоанализатора во взрывозащищенном шкафу.
Если параметры анализируемой среды на входе газоанализатора не соответствуют техническим требованиям, то по отдельному заказу поставляется необходимая система пробоподготовки. В данную систему можно включить холодильник, побудитель расхода, осушитель пробы и другие устройства. Количество и необходимость применения того или иного устройства согласовывается с предприятием изготовителем.

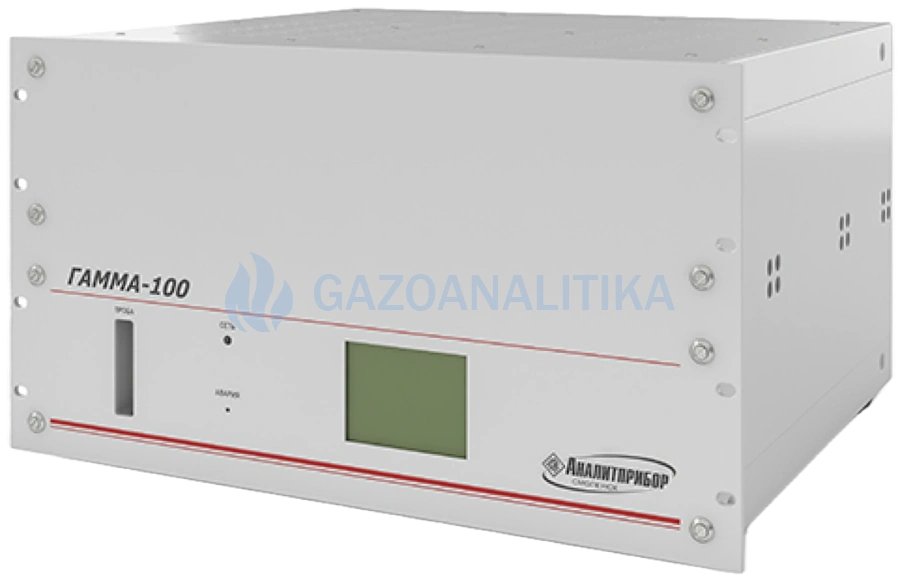

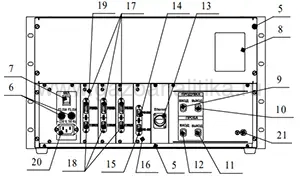

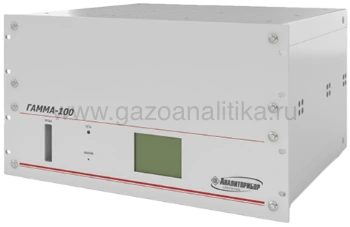

Внешний вид газоанализатора ГАММА-100 (три измерительных канала ИБЯЛ.413251.001, ИБЯЛ.413251.001-01- ИБЯЛ.413251.001-03)

Монтажный чертеж

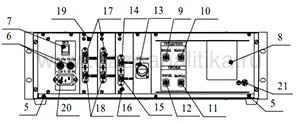

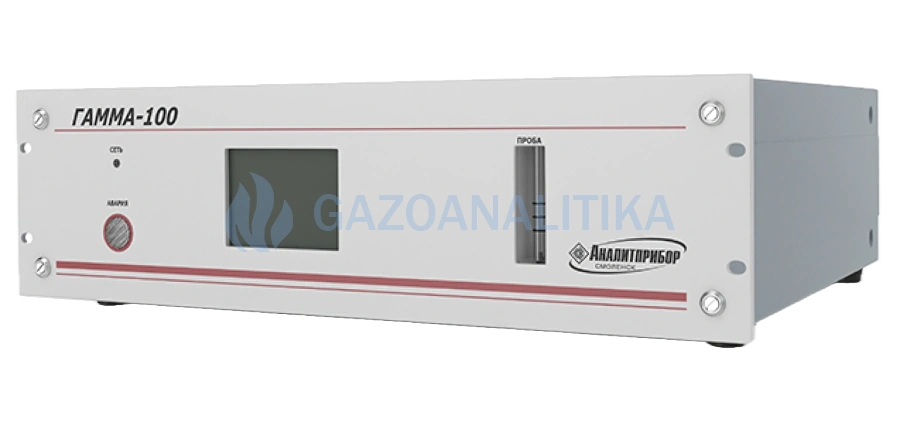

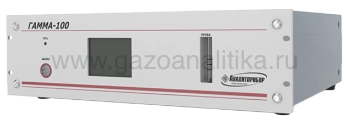

Внешний вид газоанализатора ГАММА-100 (два или один измерительный канал ИБЯЛ.413251.001-04- ИБЯЛ.413251.001-07)

Монтажный чертеж

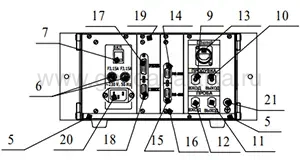

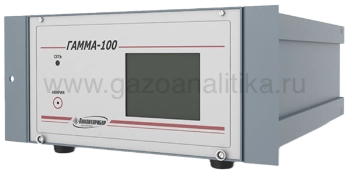

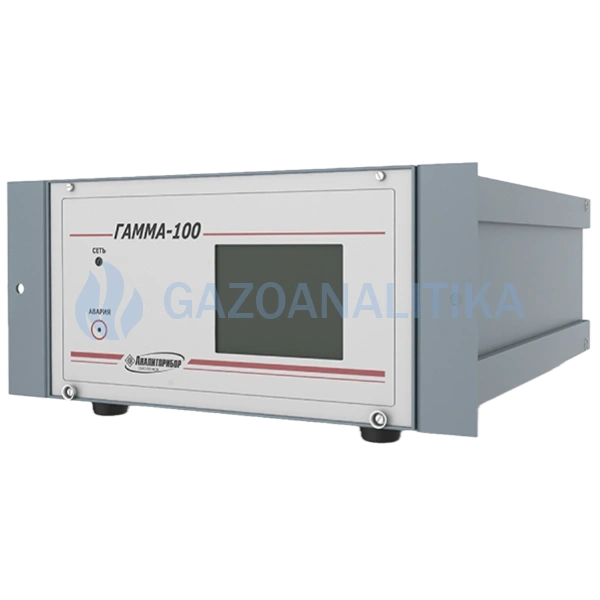

Внешний вид газоанализатора ГАММА-100 (один измерительный канал ИБЯЛ.413251.001-08, ИБЯЛ.413251.001-09)

Монтажный чертеж

Пример заказа газоанализатора ГАММА-100

При заказе прибора требуется указывать измеряемые газы, диапазон измерения, среду в которой проводится измерения, наличие RS485, тип корпуса (см. таблицу).
Пример 1: "Газоанализатор ГАММА-100. Диапазон измерения объемной доли диоксида углерода (0 - 1,0)%, диапазон измерения объемной доли кислорода в воздухе (0 - 21)%, диапазон измерения объемной доли водорода в воздухе (0 - 2)%, RS 485. ИБЯЛ.413251.001".
Пример 2: "Газоанализатор ГАММА-100. Диапазон измерения оксида азота (0 - 2) г/м3, диапазон измерения объемной доли кислорода в азоте (0-10)%, диапазон измерения объемной дол и водорода в азоте (0-3)%. ИБЯЛ .413251.001-01".
Пример 3: "Газоанализатор ГАММА-100. Диапазон измерения объемной доли водорода в кислороде (0-3)%. ИБЯЛ.413251.001-09".

Внимание! Исполнения ИБЯЛ.413251.001-08, ИБЯЛ.413251.001-09 имеют типоразмеры выпускаемых ранее приборов ГТВ-1101М, ГТМ-5101М и предназначены для ремонтно-восстановительных целей.
