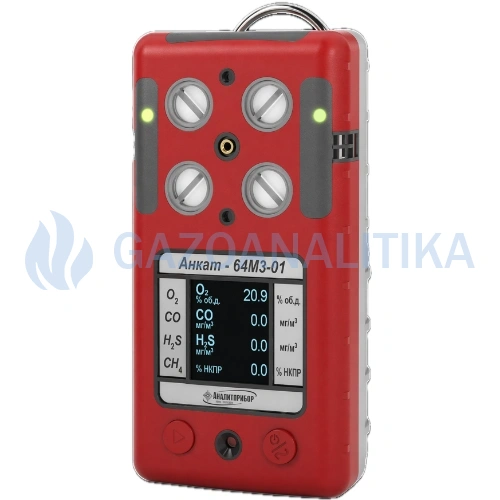

АНКАТ-64М3.2 переносной многокомпонентный газоанализатор

Газоанализатор АНКАТ-64М3.2 ИБЯЛ.413411.065 предназначен для непрерывных автоматических измерений объёмной доли кислорода (О2), метана (CH4), пропана (С3Н8), массовой концентрации вредных веществ, довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе, в том числе паров нефти и нефтепродуктов, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

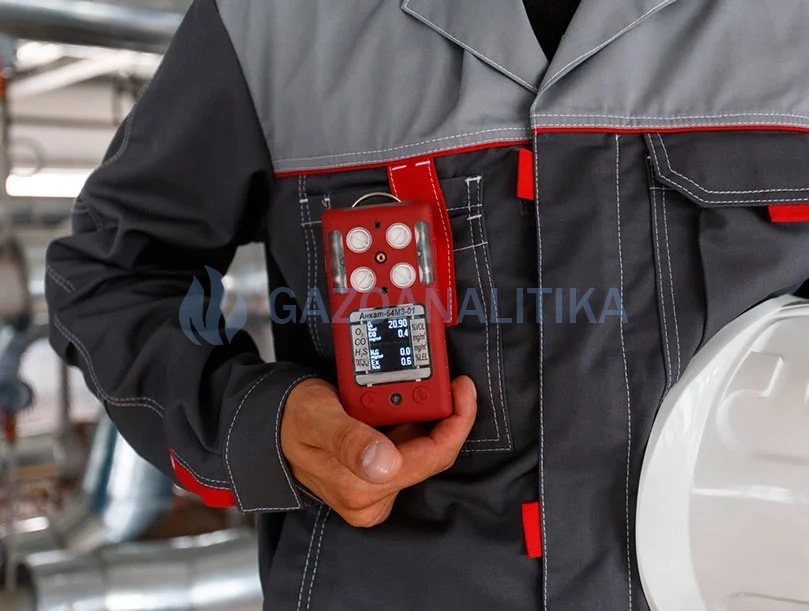

Газоанализатор Анкат-64М3.2 предназначен для индивидуальной защиты персонала.

Область применения газоанализатора АНКАТ-64М3.2 - контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов, на объектах водоподготовки и водоотведения, сетях и объектах газораспределения, в других отраслях промышленности, а также на объектах морского и речного транспорта.

Сфера применения газоанализаторов Анкат-64М3.2 в соответствии с Федеральным законом 102-ФЗ:

• выполнение работ по обеспечению безопасных условий и охраны труда;
• осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Все модификации газоанализатора Анкат-64М3.2 соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Правил Российского Речного Регистра (РРР).

Принцип действия газоанализаторов АНКАТ-64М3.2:

• термохимический (ТХ) - довзрывоопасные концентраций одиночных горючих газов и паров, их смесей (Ех), в том числе паров нефти и нефтепродуктов;
• электрохимический (ЭХ) - объемная доля кислорода (О2), массовая концентрация оксида углерода (СО), сероводорода (H2S), диоксида азота (NО2), диоксида серы (SO2), хлора (Cl2), хлороводорода (HСl) и аммиака (NH3), метанола (CH3OH), формальдегида (CH2O), цианистого водорода (HCN).
• фотоионизационный (ФИД) - Определение массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов
• инфракрасный (ИК) - Определение объёмной доли диоксида углерода (СО2), метана (СН4), пропана (C3H8); довзрывоопасных концентраций метана (СН4), пропана (C3H8), паров горючих жидкостей, в том числе паров нефти и нефтепродуктов (CхHу).

В газоанализаторах АНКАТ-65М3.2 могут устанавливаться от 2-х до 4-х датчиков, образуя от 1 до 5 измерительных каналов.

Модификации газоанализатора АНКАТ-64М3.2

Наличие У – аккумуляторной батареи увеличенной емкости, Р – радиоканала и датчика движения

Преимущества газоанализатора АНКАТ-64М3.2:

• Стабильность показаний;
• Функция подсчета среднемесячного значения концентрации по каждому из измеряемых компонентов;
• Функция сигнализации уровня загазованности - газоанализаторы выдают сигнализацию уровня загазованности по каждому КИ;
• Функция пересчета измеренных значений - газоанализаторы обеспечивают пересчет результатов измерений из одной ЕФВ в другую;
• Выдача световой, звуковой и вибросигнализации «ТРЕВОГА» по команде оператора позволяет оператору одним нажатием кнопки вручную предупредить других о непредвиденной угрозе;
• Функция защиты ФИД - в газоанализаторах, сочетающих один из КИ ИК(СхНу), ТХ(М-50), ТХ(М-100), ТХ(П-50), ТХ(П-100), ТХ(Г) с КИ ФИ, обеспечено автоматическое отключение ФИД при регистрации по любому из указанных КИ показаний, превышающих 15 % НКПР;
• Функция абонента радиосети - В газоанализаторах с РК поддерживается работа в беспроводной сети передачи данных (радиосети) типов «звезда», «кластерная сеть», «ячеистая сеть» в качестве оконечного устройства сети;
• Функция сигнализации неподвижности - В газоанализаторах с РК поддерживается функция автоматического включения сигнализации при неподвижности газоанализатора более 30 с.;

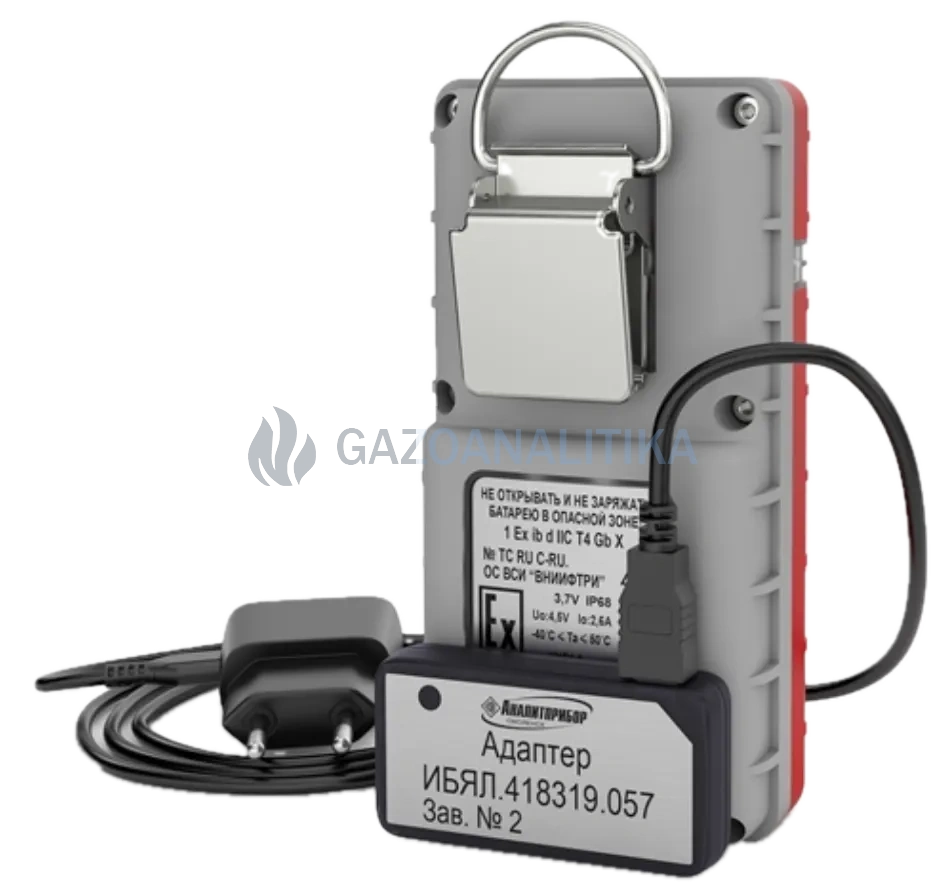

• Функция заряда АБ - Газоанализаторы осуществляют управление зарядом АБ с выдачей сигнализации о начале заряда (см. раздел 1 (таблица 1.4) РЭ) и сообщений на табло о ходе и окончании заряда. Время заряда АБ газоанализаторов техническими средствами из комплекта ЗИП – не более 4 ч.;
• Функция сброса к заводским настройкам обеспечивает: восстановление результатов корректировки нуля и
  чувствительности по ГС, проведенной изготовителем при выпуске газоанализаторов из производства и восстановление пароля доступа в режим СЕРВИС, установленного изготовителем при выпуске газоанализаторов из производства;
• Функция обмена данными с ВУ по каналу USB;
• Высокая стойкость к внешним воздействиям;
• Газоанализаторы сохраняют установленные значения параметров в энергонезависимой памяти;
• Функция самодиагностики - автоматический контроль технического состояния при включении и непрерывно во время работы с автоматическим переходом при обнаружении отказа отдельных узлов в специальный режим "НЕИСПРАВНОСТЬ";
• Функция автокорректировки - отключаемая оператором функция автоматической корректировки нулевых показаний;
• Запрет или разрешение выключения газоанализатора с указанием интервала времени запрета;
• Повышенный уровень пылевлагозащиты IР68 не только дает возможность использовать газоанализатор в таких загрязненных условиях, как рудничные и шахтные выработки, опасные по газу и угольной пыли, но и позволяет прибору сохранять работоспособность даже при полном кратковременном погружении в воду;

Условия эксплуатации для газоанализаторов АНКАТ-64М3.2, соответствующих требованиям Правил РМРС и РРР:

• атмосфера типа III (морская) и IV (приморско-промышленная) по ГОСТ 15150;
• вибрация с частотой от 2 до 100 Гц: при частотах от 2 до 13,2 Гц – с амплитудой перемещений ±1 мм и при частотах от 13,2 до 100 Гц – с ускорением ± 0,7g;
• удары с ускорением ± 5g, длительностью 6 или 30 мс, числом ударов (100 ± 5) в каждом положении;
• длительные наклоны до 22,5° от вертикали во всех направлениях;
• качка до 22,5° с периодом от 7 до 9 с;
• относительная влажность воздуха (75 ± 3) % при температуре (45 ± 2) °С или относительная влажность воздуха (80 ± 3) % при температуре (40 ± 2) °С, а также относительная влажность воздуха (95 ± 3) % при температуре (25 ± 2) °С;
• морской туман;
• электромагнитные помехи со следующими параметрами:
  а) постоянное и переменное (50 Гц) магнитные поля
  напряженностью 100 А/м;
  б) электростатические разряды с амплитудой напряжения 6 кВ
  при контактном разряде и 8 кВ при воздушном разряде;
  в) радиочастотные электромагнитные поля в диапазоне
  80 МГц – 2 ГГц со среднеквадратическим значением напряженности
  поля 10 В/м.


Виды сигнализации газоанализатора Анкат-64М3.2:

• ПЕРЕГРУЗКА — о превышении верхней границы ДИ;
• ПОРОГ 2 — о достижении аварийного уровня загазованности;
• ПОРОГ 1 — о достижении предельного уровня загазованности;
• ПОРОГ 1-СС — о достижении допустимого среднесменного
  значения загазованности.


Газоанализаторы Анкат-64М3.2 обеспечивают выполнение следующих функций:

1. измерений с выводом на табло измеренных значений по каждому измерительному каналу;
2. расчета среднесменных значений массовой концентрации;
3. пересчета измеренных значений из одной ЕФВ в другую;
4. сигнализации уровня загазованности (световой, звуковой, и вибросигнализации) по каждому КИ;
5. автокорректировки показаний;
6. выбора значений уставок сигнализации по каждому КИ;
7. архивирования результатов измерений по каждому КИ в привязке к дате и времени измерений;
8. обмена данными с ПЭВМ по цифровому каналу связи USB;
9. выбора/задания параметров газоанализаторов;
10. сброса параметров газоанализаторов к заводским настройкам;
11. защиты ФИД (отключения при перегрузке);
12. самодиагностики;
13. информационную – выдачу сообщений о режимах работы и
    результатах самодиагностики;
14. тревожной сигнализации;
15. заряда встроенной АБ с индикацией оставшегося времени заряда;
16. абонента радиосети (только для газоанализаторов с индексом «Р»);
17. сигнализации неподвижности газоанализатора (только для
    газоанализаторов с индексом «Р»).
