Датчики ДАХ-М-01 предназначены для непрерывного автоматического измерения в массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H2S), диоксида серы (SO2), водорода хлористого (HCl), хлора (Cl2), оксида азота (NO), диоксида азота (NO2), аммиака (NH3), амила (АТ, тетраоксид азота N2O4), одоранта (RSH), метанола (CH3OH), формальдегида (CH2O), этилена (C2H4), этиленоксида (C2H4O), а также объемной доли кислорода (O2), в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.
Область применения - контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих производств, объектов морского транспорта в условиях макроклиматических районов с умеренно-холодным морским климатом, других отраслей промышленности.
Режим работы ДАХ-М-01- непрерывный.
Принцип действия - электрохимический.
Способ отбора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора или с помощью дополнительного устройства доставки пробы, например, эжектора.
Датчики-газоанализаторы ДАХ-М-01 на уровне ПДК соответствуют всем требованиям РМРС. Необходимость изготовления газоанализаторов ДАХ-М-01 под техническим наблюдением Российского морского регистра судоходства (РМРС) должна оговариваться при заказе.
Условное обозначение конструктивного обозначения газоанализатора ДАХ-М-01:
- ДАХ-М-01-АА-ВВВВ
где АА - химическая формула определяемого компонента; ВВВВ - верхний предел диапазона измерений газоанализаторов.

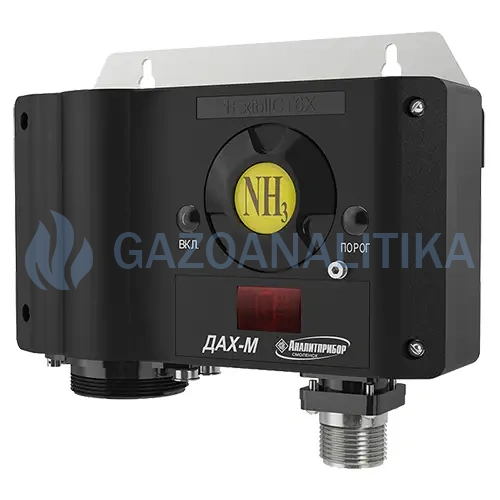

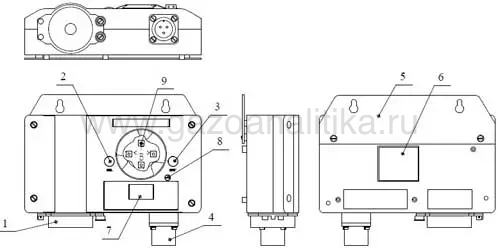

Внешний вид датчика-газоанализатора ДАХ-М-01
1 - фланец ЭХД, 2 индикатор "ВКЛ", 3 - индикатор "ПОРОГ", 4 - разъем для подключения кабеля питания и выходного токового сигнала, 5 - пластина для крепления газоанализатора, 6 - табличка, 7 - окно цифрового индикатора, 8 - бобышка для пломбирования свинцовыми пломбами силами потребителя, 9 - кнопки управления: "Р" (режим), "В" (ввод), "<", ">"
Датчики-газоанализаторы ДАХ-М-01 обеспечивают выполнение следующих функций:
- цифровую индикацию содержания определяемого компонента на индикаторе;
- выдачу выходного сигнала постоянного тока, пропорционального содержанию определяемого компонента;
- выдачу предупредительной и аварийной сигнализаций при достижении содержания определяемого компонента порогов срабатывания ПОРОГ1 и ПОРОГ2;
- цифровую индикацию установленных пороговых значений;
- цифровую индикацию номера версии программного обеспечения и цифрового идентификатора ПО.
Газоанализаторы ДАХ-М-01 имеют выходной сигнал постоянного тока 4-20мА по ГОСТ 26.011-80 - гальванически связанный с цепью питания, направление протекания тока - от линии выходного сигнала постоянного тока газоанализатора в минусовой вывод источника питания.
Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока, Ом, не более:
- 500 при максимальном значении напряжения питания;
- 300 при минимальном значении напряжения питания.
Электрическое питание газоанализаторов ДАХ-М-01
Датчики ДАХ-М-01 могут использоваться как одиночные приборы, а также работать совместно с блоками питания и сигнализации БПС-21М (для сетей с питанием 220В), в составе системы СКАПО шинной архитектуры или другими контроллерами. Модель блока питания и сигнализации подбирается в зависимости от канальности системы и поставляется по отдельному заказу.
- при установке газоанализаторов в невзрывоопасных зонах:
- от источника постоянного тока с Uпит = 10-24 В, Imax>= 280 мА
- от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05 …-22
- при установке газоанализаторов во взрывоопасной зоне:
- от БПС-21М ИБЯЛ.411111.042 ТУ (взрывозащищенные исполнения с маркировкой взрывозащиты «[Exib]IIC», «[Exib]IIB») или от БРС ИБЯЛ.411111.036-03,-04
- с БМС ИБЯЛ.411531.005 ТУ (согласно исполнению, маркировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи световой и звуковой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания.
- с пультом контроля ИБЯЛ.422411.005 ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного токового сигнала газоанализаторов.
Работа газоанализаторов ДАХ-М-01 с блоками БПС-21М, БПС-21М3, БРС и БМС системы СКАПО, пультом контроля:
- БПС-21М «[Exib]IIC», «[Exib]IIB»
- БПС-21М3-24х16-ib IIB, БПС-21М3-24х16-ib IIB-Р, БПС-21М3-2206-ib IIB
- БПС-21М3-24х16-ib IIС, БПС-21М3-24х16-ib IIС-Р, БПС-21М3-2206-ib IIС
- БРС ИБЯЛ.411111.036-01/-02 [Exib]IIC
- БМС ИБЯЛ.411531.005 «1ExibIICT6X»
- Пульт контроля ИБЯЛ.422411.005 «1ExibIICT6X»
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м.
Марка кабеля:
- ШВВП 3х0,5; 3х0,75.
- ПВС 3х0,5; 3х0,75; 3х1,0; 3х1,5.
- ШВЛ 3х0,5; 3х0,75.
- ШТЛ 3х0,12 .
- ППВ 3х0,75; 3х1,0; 3х1,5.
- ШВВ 3х0,35.
- РПШ 3х0,35; 3х0,5; 3х0,75; 3х1,0; 3х1,5.
При питании датчиков загазованности ДАХ-М-01 от БПС-21М параметры линии связи должны быть: С0 = 0,25 мкФ, L0 = 1 мГн, сопротивление линии связи не более 10 Ом на жилу. При питании от других источников питания во взрывобезопасном исполнении параметры искробезопасных цепей должны быть: Сi = 0,022 мкФ; Li – 47 мкГн; Ui = 24 В; Pi = 2 Вт; Ii = 200 мА.
Метрологические характеристики датчика загазованности ДАХ-М-01
| Наименование модификации датчика ДАХ-М | Диапазон измерения | Порог 1 и Порог 2 | Предел допускаемой основной погрешности (диапазон, в котором она нормируется) |
|---|---|---|---|
|
ДАХ-М-01-СО-200 оксид углерода (CO) |
0 - 200 мг/м3 | 20 и 100 | ±5 мг/м3 (0 - 20) |
| ±25 % (20 - 200) | |||
|
ДАХ-М-01-СО-1500 оксид углерода (CO) |
0 - 1500 мг/м3 | * | ±50 мг/м3 (0 - 200) |
| ±25 % (200 - 1500) | |||
|
ДАХ-М-01-H2S-40 сероводород (H2S) |
0 - 40 мг/м3 | 10 и 40 | ±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 40) | |||
|
ДАХ-М-01-SO2-20 диоксид серы (SO2) |
0 - 20 мг/м3 | 10 и 20 | ±2 мг/м3 (0 - 10) |
| ±(2+0,25(Свх-10)) мг/м3 (10 - 20) | |||
|
ДАХ-М-01-Cl2-25 хлор (Cl2) |
0 - 25 мг/м3 | 1 и 5 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 25) | |||
|
ДАХ-М-01-Cl2-50 хлор (Cl2) |
0 - 50 мг/м3 | * | ± (2+0,15Свх) мг/м3 (0 - 50) |
|
ДАХ-М-01-NН3-600 аммиак (NH3) |
0 - 600 мг/м3 | 20 и 100 | ±5 мг/м3 (0 - 20) |
| ±25 % (20 - 600) | |||
|
ДАХ-М-01-NH3-2000 аммиак (NH3) |
200 - 2000 мг/м3 | * | ±25 % (200 - 2000) |
|
ДАХ-М-01-O2-30 кислород (O2) |
0 - 30 % об.д. | 23 и 18 | ±0,9 % об.д. (0 - 30) |
|
ДАХ-М-01-O2-10 кислород (O2) |
0 - 10 % об.д. | 2 и 4 | ±(0,3+0,02Свх) % об.д. (0 - 10) |
|
ДАХ-М-01-NO2-10 диоксид азота (NO2) |
0 - 10 мг/м3 | 2 и 10 | ±0,5 мг/м3 (0 - 2) |
| ±(0,5+0,17(Свх-2)) мг/м3 (2 - 10) | |||
|
ДАХ-М-01-HCl-30 хлороводород (HCl) |
5 - 30 мг/м3 | 5 и 25 | ±25 % (5 - 30) |
|
ДАХ-М-01-RSH-5 одорант (меркаптан, RSH) |
0 - 5 мг/м3 | 1 и 4 | ± 0,25 мг/м3 (0 - 1) |
| ±25 % (1 - 5) | |||
|
ДАХ-М-01-N2O4-20 амил (АТ, тетраоксид азота N2O4) |
0 - 20 мг/м3 | 5 и 10 | ±1,25 мг/м3 (0 - 5) |
| ±(1,25+0,25(Свх-5)) мг/м3 (5 - 20) | |||
|
ДАХ-М-01-NO-100 оксид азота (NO) |
0 - 100 млн-1 | 10 и 20 | ± 3 млн-1 (0 - 10) |
| ±(3+0,1·(Свх-10)) млн-1 (10 - 100) | |||
|
ДАХ-М-01-NO-200 оксид азота (NO) |
0 - 200 мг/м3 | 20 и 100 | ± 5 мг/м3 (0 - 5) |
| ± (5 + 0,1·(Свх – 50)) мг/м3 (5 - 200) | |||
|
ДАХ-М-01-CH3OH метанол (CH3OH) только для ИБЯЛ.413412.005-50 |
0 - 100 мг/м3 | 5 и 80 | ±1,25мг/м3 (0 - 5) |
| ± (1,25 + 0,25·(Свх – 5)) мг/м3 (5 - 100) | |||
|
ДАХ-М-01-CH2O формальдегид (CH2O) только для ИБЯЛ.413412.005-50 |
0 - 10 мг/м3 | 2 и 8 | ±0,25мг/м3 (0 - 0,5) |
| ± (0,25 + 0,2·(Свх – 0,5)) мг/м3 (0,5 - 10) | |||
|
ДАХ-М-01-C2H4 этилен (C2H4) только для ИБЯЛ.413412.005-50 |
0 - 200 мг/м3 | 100 и 160 | ± 25 мг/м3 (0 - 100) |
| ± (25 + 0,25·(Свх – 100)) мг/м3 (100 - 200) | |||
|
ДАХ-М-01-C2H4O этиленоксид (C2H4O) только для ИБЯЛ.413412.005-50 |
0 - 18 мг/м3 | 1 и 14,4 | ± 0,25 мг/м3 (0 - 1) |
| ± (0,25 + 0,25·(Свх – 1)) мг/м3 (1 - 18) |
Примечание:
* - порог срабатывания устанавливается по заказу.
Свх - значение концентрации измеряемого компонента.
1 - Поверочным компонентом газоанализаторов ДАХ-М-01-RSH-5 является этилмеркаптан (C2H5SH).
2 - Поверочным компонентом газоанализаторов ДАХ-М-01-N2O4-20 является диоксид азота (NO2)
3 - Диапазон показаний газоанализаторов ДАХ-М-01-NO2-10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м3.
Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных в таблице.
При необходимости потребитель может самостоятельно установить иные значения порогов сигнализации ПОРОГ 1 и ПОРОГ 2 газоанализаторов ДАХ-М-01.
Технические характеристики датчиков ДАХ-М-01
| Характеристики ДАХ-М-01 | Значение |
|---|---|
| Количество и тип порогов срабатывания сигнализации |
порог 1 - предупредительный порог 2 - аварийный |
| Индикация датчиков | световая, цифровая |
| Время восстановления характеристик газоанализаторов после снятия перегрузки не более | 60 мин |
|
Время прогрева газоанализаторов, не более - все модели кроме ДАХ-М-01-HCl-30, - ДАХ-М-01-HCl-30 |
30 мин 60 мин |
| Допускаемый интервал времени работы датчиков загазованности без корректировки показаний | 6 мес |
| Напряжение питания | 10-24В |
| Материал корпуса | угленаполненный полиамид |
| Степень пылевлагозащиты | IP54 |
| Маркирова взрывозащиты |
1ExibIICT6X / 1ExibIIBT6X 1Ex ib IIC T6 Gb X / 1Ex ib IIB T6 Gb X (для ИБЯЛ.413412.005-50) |
| Выходные сигналы | токовый выход 4-20 мА |
| Подключение датчика | 3-проводная линия связи |
| Средняя наработка на отказ газоанализаторов в условиях эксплуатации, без замены ЭХД, выработавшего свой ресурс, не менее | 30000 ч |
|
Срок службы: - газоанализатор ДАХ-М-01 - ЭХД |
10 лет 3 года |
| Межповерочный интервал | 12 мес |
|
Гарантийный срок эксплуатации: - датчик-газоанализатор ДАХ-М-01 - датчик-газоанализатор ДАХ-М-01 ИБЯЛ.413412.005-50 - ЭХД |
24 мес 36 мес 12 мес |
|
Габаритные размеры |
180х60х155мм |
|
Масса |
2,0 кг |
| Условия эксплуатации датчиков ДАХ-М-01 | |
|
Температура окружающей среды |
от -40 до +50°С от -20 до +50°С (для газов CH3OH, CH2O, C2H4, C2H4O) |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность | от 30 до 98 % при температуре 25°С и более низких температурах без конденсации влаги |
Комплект поставки датчиков ДАХ-М-01:
- Датчик-газоанализатор ДАХ-М-01,
- Комплект ЗИП к ДАХ-М-01:
- втулка 1а7.860.509,
- гильза ИБЯЛ.723171.006,
- колпачок ИБЯЛ.753773.008-02,
- розетка ШР20ПЗЭ(Н)Ш7 ГЕО.364.107 ТУ,
- Ведомость эксплуатационных документов,
- Комплект эксплуатационных документов.
Дополнительно к датчикам ДАХ-М-01, за отдельную плату, поставляются:
| Наименование | Внешний вид | Краткое описание |
|---|---|---|
| ГСО-ПГС (баллоны с поверочными газовыми смесями) |
 |
для градуировки, аттестации и поверки средств измерений содержания компонентов в газовых средах, аттестации методик выполнения измерений, а также для контроля правильности результатов измерений, выполняемых по стандартизованным методикам |
| ВТР ИБЯЛ.306577.002-05 (вентиль точной регулировки, латунь) |
 |
для регулирования анализируемой газовой среды и перекрытия газопроводов |
| ИР ИБЯЛ.418622.003-05 (индикатор расхода) |
 |
для индикации расхода анализируемой газовой среды |
| Пульт контроля исполнений ИБЯЛ.422411.005 для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 |
 |
для индикации и корректировки показаний цифровых и аналоговых датчиков по цифровому каналу связи и по унифицированному выходному токовому сигналу (4-20) мА, а также для контроля работоспособности и индикации показаний вспомогательных датчиков давления |
| БМС блок местной сигнализации ИБЯЛ.411531.005,..,-09 для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 |
 |
обеспечивают выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания |
| БПС-21М (блок питания и сигнализации) ИБЯЛ.411111.042 ТУ для ДАХ-М (ИБЯЛ.413412.005) |
 |
для применения в системах контроля параметров на различных промышленных объектах; питания и сбора информации от датчиков с унифицированным выходным сигналом, обработки принятой информации, выдачи световой и звуковой сигнализации при превышении (уменьшении) заданного уровня сигнала; |
| БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАХ-М (ИБЯЛ.413216.044) |
 |
для формирования, в том числе искробезопасного, напряжения питания датчиков; измерения входного сигнала постоянного тока (в том числе искробезопасного), выдаваемого подключенным устройством; выдачи измеренной информации по цифровому каналу связи RS-485 по запросу от внешнего устройства; выдачи световой сигнализации при превышении/понижении установленных пороговых значений с одновременным замыканием «сухих» контактов реле. |
|
ИМ (источники микропотока) ИБЯЛ.418319.013 ТУ: - Н2S «ИМ03-М-А2», (5,1 ± 0,9) мкг/мин; 30/35°С - SO2 «ИМ05-М-А2», (5,1 ± 0,9) мкг/мин; 30/35°С; - Cl2 «ИМ09-М-А2», (7 – 15) мкг/мин; 30°С; - NО2 «ИМ01-O-Г2», (2,55 ± 0,45) мкг/мин; 30°С; - C2H5SH «ИМ07- М-А2», 1,5 мкг/мин; 80°С; ИМ на НСl «ИМ108-М-Е», 13,5 мкг/мин; 35°С, ШДЕК.418319.011 ТУ |
 |
для использования в качестве сменных элементов в газоаналитических и газосмесительных устройствах, применяемых для градуировки и поверки газоанализаторов контроля атмосферного воздуха и воздуха рабочей зоны |
| ЭХД (электрохимический датчик) | для замены выработавших свой ресурс | |
| Комплект пополнения ИБЯЛ.305659.012-01 | ||
| Колпачок защитный ИБЯЛ.305131.033 (для ДАХ-М-01/-03/-04) | ||
| Фильтр ИБЯЛ.061425.007 (для ДАХ-М-01, ДАХ-М-03, ДАХ-М-04) | ||
Наименование и обозначение датчиков, поставляемых по отдельному заказу взамен отработавших свой ресурс к датчикам ДАХ-М-01
| Наименование сигнализатора | Обозначение ЭХД в упаковке |
|---|---|
| ДАХ-М-01-СО-200 | ИБЯЛ.305649.035-52 |
| ДАХ-М-01-СО-1500 | ИБЯЛ.305649.035-53 |
| ДАХ-М-01-H2S-40 | ИБЯЛ.305649.035-54 |
| ДАХ-М-01-SO2-20 | ИБЯЛ.305649.035-55 |
| ДАХ-М-01-Cl2-25 | ИБЯЛ.305649.035-56 |
| ДАХ-М-01-NH3-600 | ИБЯЛ.305649.035-59 |
| ДАХ-М-01-NH3-2000 | ИБЯЛ.305649.035-60 |
| ДАХ-М-01-O2-30(-10) | ИБЯЛ.305649.040-14 |
| ДАХ-М-01-NО2-10 | ИБЯЛ.305649.035-58 |
| ДАХ-М-01-HCl-30 | ИБЯЛ.305649.035-57 |
| ДАХ-М-01-RSH-5 | ИБЯЛ.305649.035-66 |
| ДАХ-М-01-Cl2-50 | ИБЯЛ.305649.035-65 |
| ДАХ-М-01-N2O4-20 | ИБЯЛ.305649.035-94 |
| ДАХ-М-01-NO-100 | ИБЯЛ.305649.035-96 |
| ДАХ-М-01-NO-200 | ИБЯЛ.305649.035-109 |
