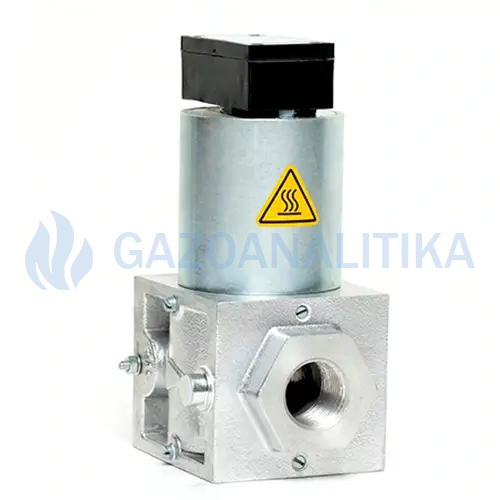

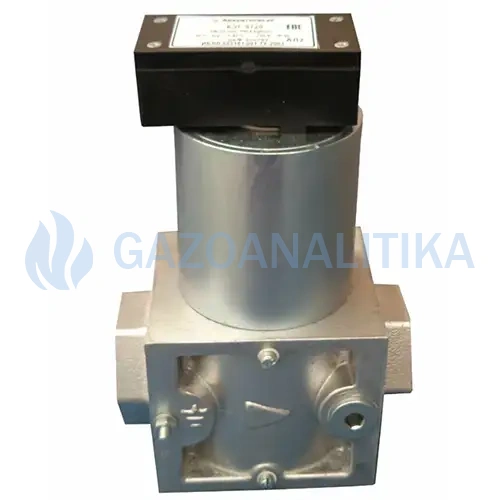

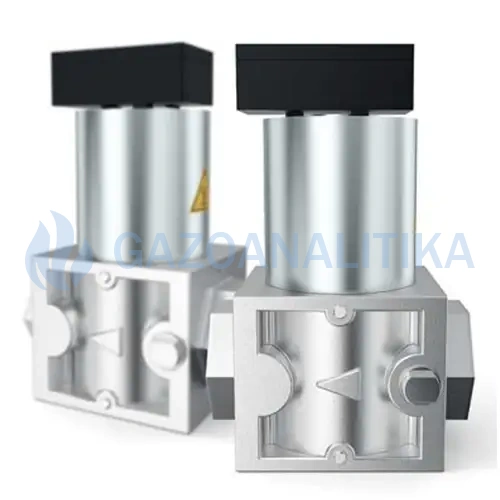

Газовые электромагнитные клапаны КЭГ-9720 НЗ предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения газовых клапанов КЭГ-9720 НЗ: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Клапан КЭГ-9720 НЗ - нормально-закрытый.
Рабочее положение клапана - электромагнитом вверх.
Достоинства газового электромагнитного клапана КЭГ-9720 НЗ:
- Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
- Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).
- Седло клапана защищено от загрязнений фильтром на входе.
- Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
- Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеются патрубок с резьбой 1/4".
- Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.

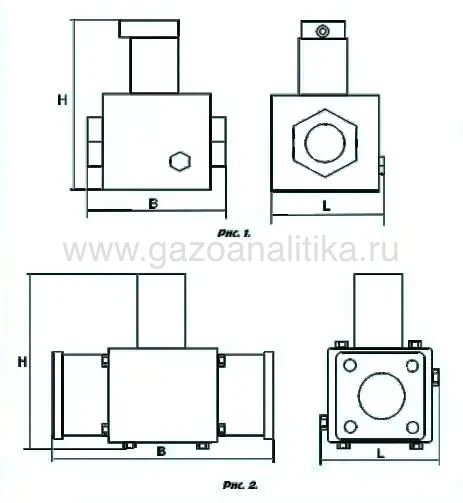

Габаритные размеры газового клапана КЭГ-9720 НЗ (нормально-закрытый)
Исполнение клапана КЭГ-9720 НЗ (нормально-закрытый)
| Обозначение клапана |
Номинальный диаметр DN, мм (ДУ) |
Диаметр присоединительного отверстия по ГОСТ 6357-81 |
Межцентровое расстояние крепежных отверстий фланцев по ГОСТ 12815-80, D1, мм |
Исполнение | Примечание |
Способ крепления |

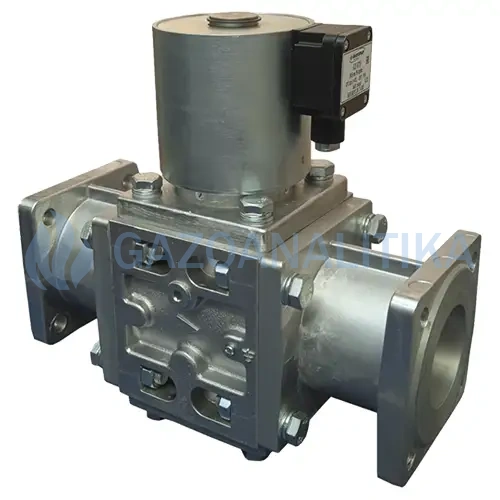

|---|---|---|---|---|---|---|
| ИБЯЛ.685181.001-09 | 20 | G3/4 -– В | - | НЗ | Рраб.=0,4 МПа | муфтовый Рис. 1. |
| ИБЯЛ.685181.001-10 | 25 | G1 - В | - | НЗ | ||
| ИБЯЛ.685181.001-05 | 32 | G 1 1/4 - В | - | НЗ | Рраб.=0,1 МПа | |
| ИБЯЛ.685181.001-03 | 40 | G 1 1/2 - В | - | НЗ | ||
| ИБЯЛ.685181.001-04 | 50 | G 2 - В | - | НЗ | ||
| ИБЯЛ.685181.001-11 | 65 | - | 130 | НЗ | Рраб.=0,1 МПа | фланцевый Рис.2 |
| ИБЯЛ.685181.001-13 | 80 | - | 150 | НЗ | ||
| ИБЯЛ.685181.001-12 | 65 | - | 130 | НЗ | Рраб.=0,4 МПа | |
| ИБЯЛ.685181.001-14 | 80 | - | 150 | НЗ |
Примечание. Электромагнитные клапана поставляются как отдельные изделия, так и в составе систем безопасности (СГГ-6М, СОУ-1, СТГ-1), соответствующих требованиям СНиП 11-35-76 "Котельные установки", СНиП 42-01-99 "Газораспределение" и СНиП 2.04.08.-87 "Газоснабжение" и "Правилам безопасности в газовом хозяйстве".
Принцип действия газового клапана КЭГ-9720 НЗ (нормально-закрытый)
При отсутствии напряжения управления клапан КЭГ-9720 под действием пружины находится в закрытом состоянии. При подаче напряжения управления якорь, преодолевая усилие пружины, втягивается в электромагнит, клапан открывается. При наличии давления на входе для облегчения работы электромагнита при открывании клапана имеется разгрузочный золотник.
Клапаны газовые КЭГ-9720 нормально-закрытые должны устанавливаться в невзрывоопасных помещениях.
Рекомендуемые марки кабеля для монтажа: шнур ШВВП-3х0,5, шнур ШВВП 3х0,75, шнур ШВЛ-3х0,5, шнур ШВЛ-3х0,75, шнур ШВВ-3х0,35, шнур ШПС-3 3х0,75, кабель КММ-3х0,35, провод ПВС-3х0,5, провод ПВС-3х0,75, провод ППВ-3х0,75, кабель РПШ-3х0,35, РПШ-3х0,5, РПШ3х0,75.
Ориентировочные зависимости потерь давления от объемного расхода для клапанов электромагнитных КЭГ-9720 при Р=1 бар
(избыточное давление до клапана)
Технические характеристики газового электромагнитного клапана КЭГ-9720 НЗ (нормально-закрытый)
| Характеристики | Значения |
|---|---|
| Условный проход Ду | 20; 25; 32; 40; 50; 65; 80 мм |
| Время открытия/закрытия | 1 с |
|
Диапазон давлений: - Ду=20; 25; 65; 80 мм - Ду=32; 40; 50; 65; 80 мм |
0 - 0,4 бар 0 - 0,1 бар |
|
Частота включения: - Ду= 20; 25; 32; 40; 50 мм - Ду= 65; 80 мм |
1000 1/час 300 1/час |
|
Ресурс включений: - Ду= 20; 25; 32; 40; 50 мм - Ду= 65; 80 мм |
1х106 5х106 |
|
Объемный расход (по воздуху): - для Ду= 20 мм (при Рвх= 0,4 МПа) - для Ду= 25 мм (при перепаде ΔР=0,01МПа) - для Ду= 32 мм (при перепаде ΔР=0,01МПа) - для Ду= 40 мм (при Рвх= 0,1 МПа) - для Ду= 50 мм - для Ду= 65 мм (при перепаде 0,0076 МПа) - для Ду= 80 мм |
3,6 м3/ч 4,9 м3/ч 160 м3/ч 180 м3/ч 200 м3/ч 250 м3/ч 440 м3/ч |
| Напряжение питания | 220В, 50 Гц |
|
Потребляемая мощность: - Ду= 20; 25; 32; 40; 50 мм - Ду= 65 мм - Ду= 80 мм |
35 ВА 75 ВА 90 ВА |
|
Степень пылевлагозащиты: - ДУ= 65; 80 - ДУ= 20; 25; 32; 40; 50 |
IP65 IP40 |
|
Габаритные размеры, не более (LxHxB): - Ду=20, 25 мм - Ду=32, 40, 50 мм - Ду=65, 80 мм |
90х165х110 мм 100х190х160 мм 155х290х320 мм |
|
Масса, не более: - Ду=20 мм - Ду=25 мм - Ду=32 мм - Ду=40 мм - Ду=50 мм - Ду=65 мм - Ду=80 мм |
2,5 кг 2,8 кг 3,7 кг 3,9 кг 4,2 кг 13,0 кг 15,0 кг |
| Средняя наработка на отказ, не менее | 30000 ч |
| Гарантийный срок | 18 мес |
| Номинальный срок службы клапана | 10 лет |
| Условия эксплуатации | |
| Температура окружающей среды | от -30 до +40°С |
| Относительная влажность воздуха | до 95% при температуре 35°С и более низких температурах, без конденсации влаги |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.) |
