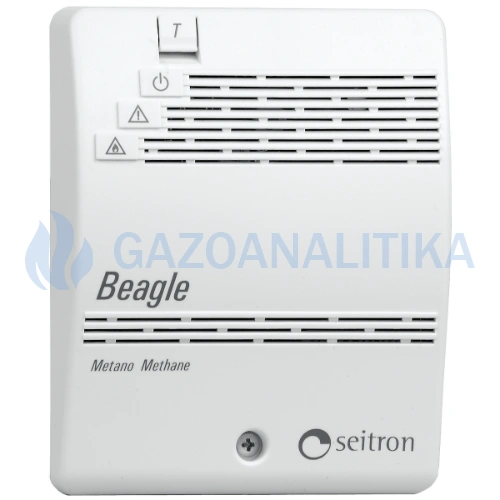

RGDME5MP1 Beagle Seitron (Сейтрон) сигнализатор на природный газ

Сигнализаторы загазованности RGDME5MP1 Beagle Сейтрон служат для определения утечек природного газа (метана СН4). Если концентрация газа превышает опасный порог (10 %НКПР), включается красный индикатор и после задержки приблизительно 5 секунд включается звуковая сигнализация и активируется выходное реле №1, с помощью которого происходит отсечка газа.

Сигнализаторы RGDME5MP1 Beagle Seitron (Сейтрон) снабжены системой самодиагностики для проверки работоспособности чувствительного элемента и всего прибора в целом. Для проверки работоспособности нажмите кнопку «Т» (Тест) и удерживайте примерно 5 секунд. После этого загорится красный индикатор, включится звуковой сигнал, сработают выходное и дополнительное реле.

Сигнализатор Сейтрон RGDME5MP1 Beagle оснащен системой задержки, которая позволяет избегать включение системы тревоги (зависит от времени стабилизации сенсора) при первичной или повторной подаче напряжения. Такая задержка длится около 50 секунд, после чего выключается желтый и красный индикаторы и прибор входит в нормальный режим работы.

Сигнализатор RGDME5MP1 Beagle снабжен функцией сигнализации следующих неисправностей:

• неисправный чувствительный элемент
• неправильная работа прибора

При возникновении таких ситуаций загорается желтый индикатор.

При одновременном включении желтого индикатора (неправильная работа) и красного индикатора (авария) возможны следующие причины:

• время прогрева чувствительного элемента
• неправильная работа сигнализатора.

Согласно требованиям нормативных документов, количество необходимых датчиков в системе загазованности рассчитывается исходя из формулы - 1 датчик на 100 м² для горючих газов (метан), но не менее 1-го датчика на помещение. Сигнализатор RGDME5MP1 устанавливается в верхней части помещения, над местами возможной утечки газа в местах удобных для обслуживания.

Преимущества сигнализатора RGDME5MP1 Seitron (Сейтрон) серии Beagle

• возможность в любой момент протестировать работу прибора нажатием кнопки ТЕСТ;
• порог срабатывания 10 % НКПР (или 20% по запросу);
• в момент тревоги действие реле и звукового сигнала автоматически прекращается при снижении концентрации опасных газов;
• прибор прост и понятен при эксплуатации, легкий монтаж;
• самодиагностика сенсора обеспечивает наивысший уровень безопасности персонала;
• безотказная работа прибора в течение длительного времени, низкая стоимость обслуживания;
• компактный корпус, привлекательный европейский дизайн;
• демократичная цена;
• гарантийный срок 2 года.

Принцип работы RGDME5MP1 Beagle Seitron (Сейтрон)

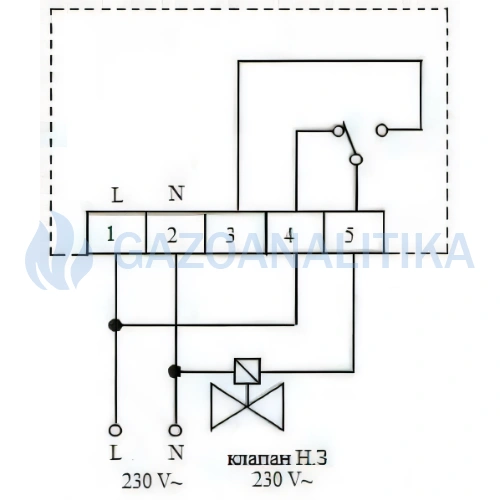

Сигнализатор RGDME5MP1 Beagle контролирует наличие в воздухе помещения концентрации природного газа. В случае превышения концентрации выше порогового значения 10% НКПР включается красный индикатор и после задержки приблизительно 5 сек. включается звуковая сигнализация и переключаются контакты выходного реле: размыкаются контакты 4-5 и замыкаются 3-5. Напряжение с электромагнитной катушки клапана снимается и он закрывается, если подключен клапан нормально-закрытого типа и на электромагнитную катушку клапана подается напряжение и он закрывается, если подключен клапан нормально-открытого типа. При снижении концентрации сигнализатор переходит в нормальный режим работы автоматически, те. гаснет красный индикатор, контакты реле возвращаются в исходное положение: замыкаются 4-5, размыкаются 3-5. Однако для открытия клапана и подачи газа необходимо его снова вручную взвести, нажав кнопку взвода.

В случае отключения напряжения питания клапан нормально-закрытого типа также закрывается и после повторной подачи электропитания, клапан также нужно открыть вручную методом нажатия на кнопку ручного взвода. Обратите внимание на то, что при отключении электронапряжения электромагнитный клапан нормально-открытого типа не закрывается.

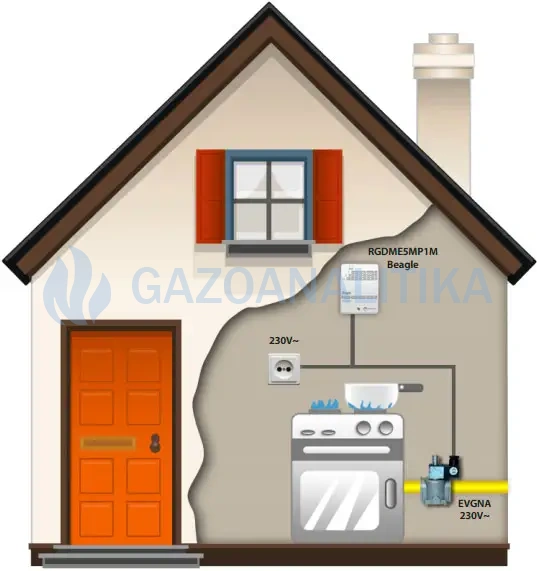

Правильная работа сигнализатора RGDME5MP1 Beagle Сейтрон напрямую зависит от местонахождения его в пространстве и от типа определяемого газа. Для определения таких легких газов как метан (СН4) прибор устанавливается в верхней зоне помещения, в местах возможных скоплений газа, в месте, удобном для обслуживания (над горелкой, на ГРУ и т.д.). Избегайте установку сигнализатора в зоне прямого контакта с газами, содержащими вредные примеси, которые способны повредить чувствительный элемент.

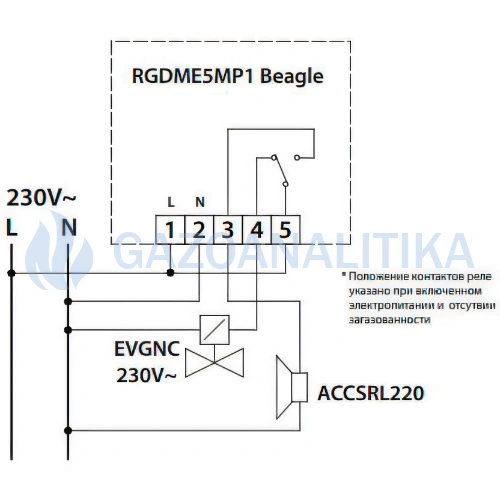

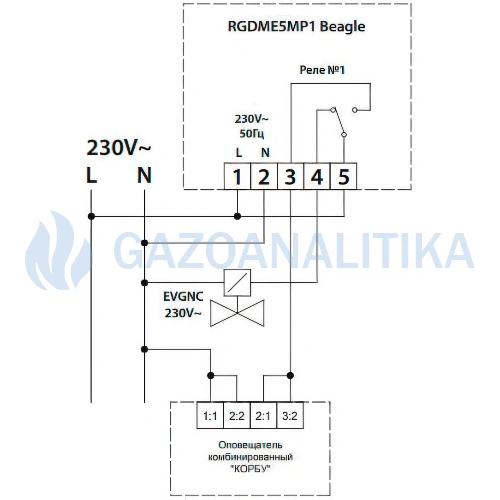

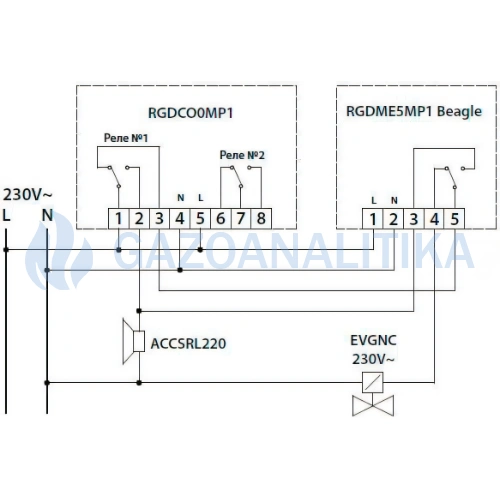

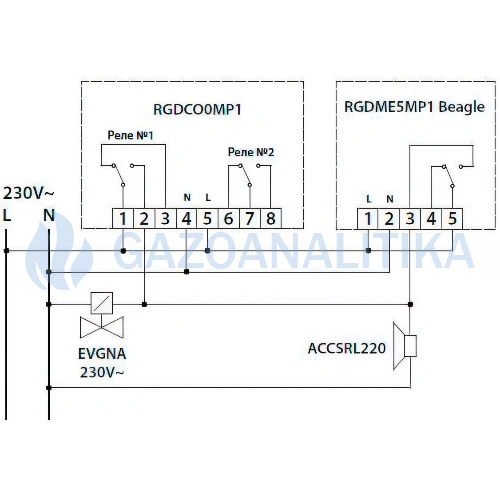

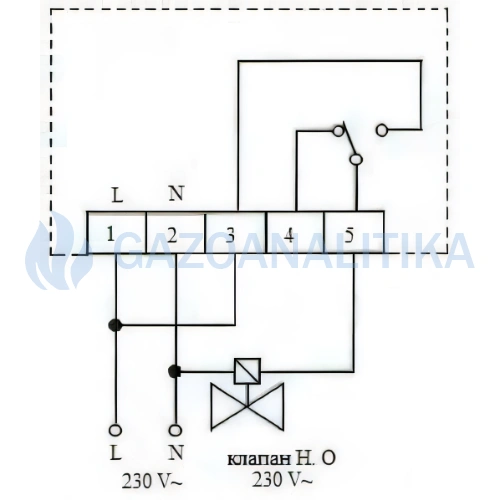

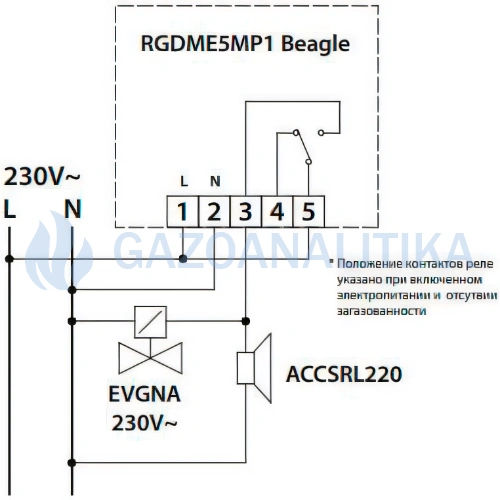

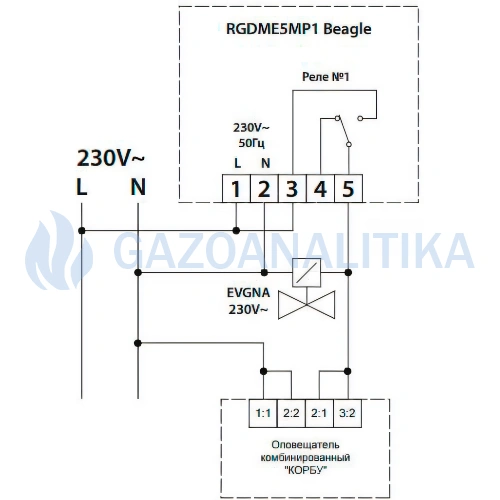

Подключение сигнализатора RGDME5MP1 Beagle осуществляется к газовому клапану, который прекращает подачу газа в случае загазованности помещения. Можно подключить два типа клапанов с ручным или автоматическим взводом:

• нормально-закрытые (перекрывают газ при отключении напряжения)
• нормально-открытые (не перекрывают газ при отключении напряжения).
